水塔水位自动控制模型,水塔水位

SB-STZKM水塔水位自动控制模型

一、概述

"水塔水位自动控制模型"作为PLC控制系统的一个物理模型,是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。

水泵由一功率放大电路来驱动,储水箱中的水从有机玻璃水箱顶部进入,底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位,输出420mA标准信号,通过PLC可编程控制器可实现液位的开关和闭环控制,它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实验平台。

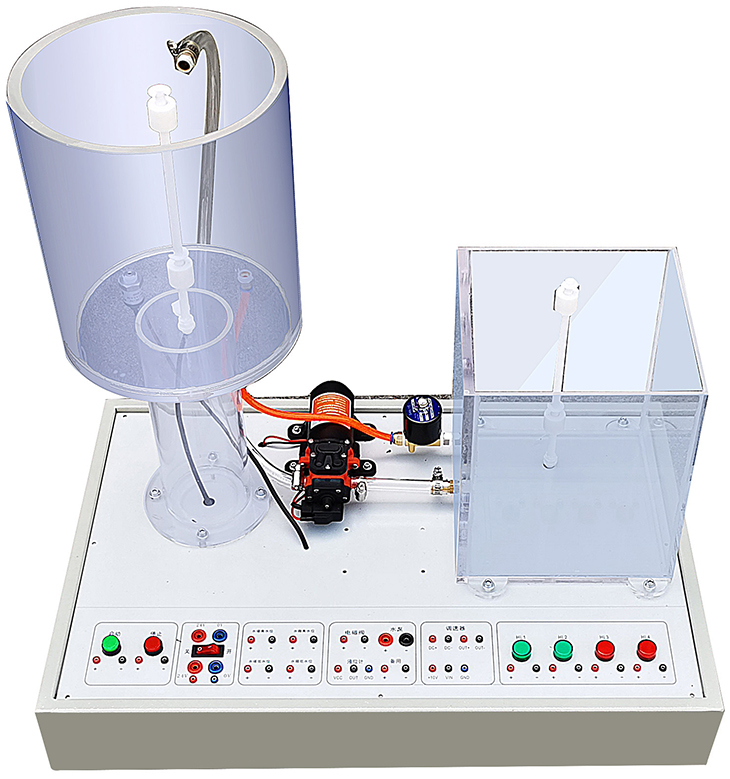

参考图

二、技术参数

11、工作电源:三相四线制AC220V±10%/50Hz

2、工作环境:温度+3℃-+45℃;相对湿度<85%(25℃);海拔<4000m

3、外形尺寸约:500mm×375mm×500mm

三、实验内容

1、单步控制实验

2、自动步序实验

3、定时运行实验

4、连续控制实验

四、水塔水位自动控制实训装置主要部件配置表

序号

名称

型号或简要说明

数量

单位

1

铁质喷塑机座



1

2

水箱

材质:亚克力

1

3

水池

材质:亚克力

1

4

电机

功率:0.4KW,转速:600rpm

1

5

液位开关

XCWJ

2

6

电磁阀

SB5120-5LZD-01 24V

1

7

接线端子

接线端子外径4mm

15

8

手动阀



1

9

红色按钮



1

10

绿色按钮



1

11

红色指示灯



2

12

绿色指示灯



2
