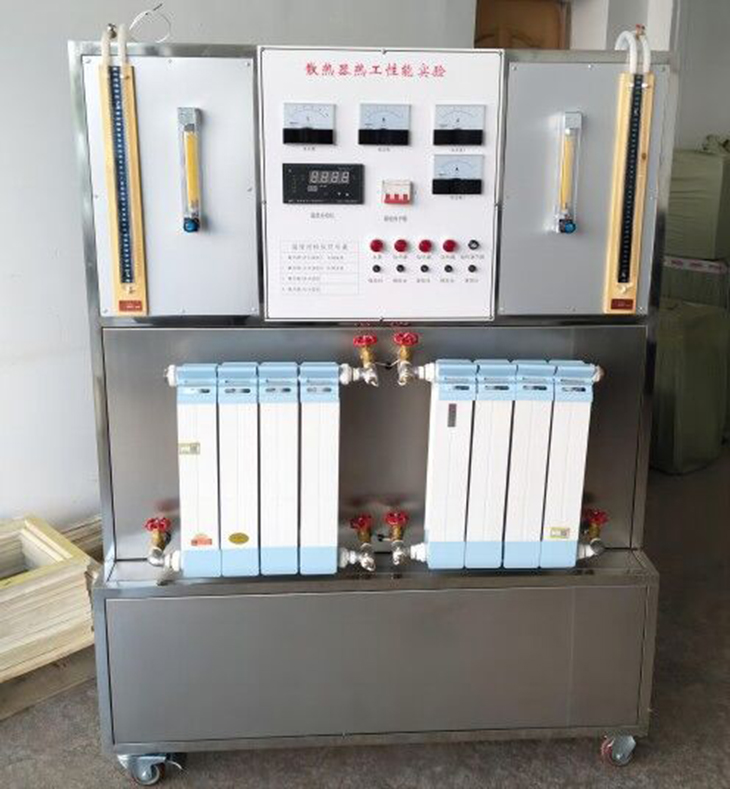

SB－536散热器热工性能实验台
一、 产品应用范围：
可测定散热器的传热系数,计算并分析散热器的散热量与热媒体流量和温差的关系,可进行散热器的阻力测试。
二、产品使用工作环境：
2.1工作环境温度：0-40℃。
2.2工作环境湿度：< 80%。
2.3电源：三相380V。
三、技术及性能参数：
3.1水箱：304不锈钢,在水箱底部设置排水口及阀门,便于排水；
3.2散热器：2种不同的散热器；
3.3流量计：转子流量计接口口径DN15,流量范围16-160L/h。
3.4水泵：功率150W,扬程：15米,流量：1m3/h。
3.5实验台外形尺寸：1200×500×1800mm
4、主要配置：
序号 |
名称 |
规格型号 |
数量 |
1 |
移动式钢制实验台 |
带轮子 |
1台 |
1 |
移动式钢制实验台 |
带轮子 |
1台 |
2 |
不锈钢水箱 |
304不锈钢 |
1只 |
3 |
电加热器 |
不锈钢 |
1套 |
4 |
循环水泵 |
150W |
1只 |
5 |
铝合金防腐散热器 |
定制 |
2套 |
6 |
转子流量计流量 |
LZB－10 |
2套 |
7 |
流量调节阀 |
|
1套 |
8 |
压力计 |
|
1套 |
9 |
水温调节器 |
|
1套 |
10 |
温度测量仪表 |
J838 |
1套 |
11 |
温度变送器 |
K型热电偶 |
1套 |
12 |
电压表 |
44L1 |
1套 |
13 |
电流表 |
44L1 |
1套 |
