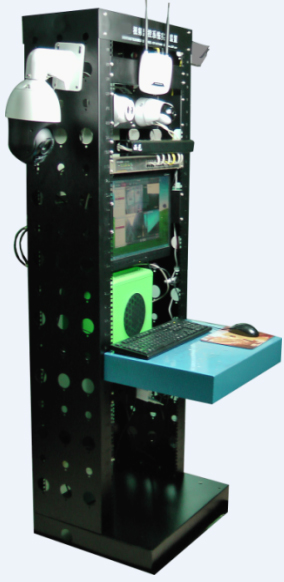

视频监控系统实训装置
一、产品结构及配置清单：
1、19英寸开放式机架1套：
（1）全钢结构,19英寸,38U,长600mm,宽900mm,高1800mm。
（2）两侧立柱分别设计有3列16排48个φ6.5安装孔,3列8排24个φ25穿线孔,3列8排24个φ50穿线孔。
（3）顶帽设计有3列5排15个φ6.5安装孔,3列3排9个φ25穿线孔,3列2排6个φ50穿线孔。
（4）底座设计有4个φ50穿线孔。
（5）正面安装有操作台,长560mm,宽400mm,高90mm。
（6）背面安装有19寸1U零件工具盒,长580mm,宽200mm,适合放置零件
和器材。
（7）内部安装有19寸1U棚板,长485mm,宽295mm,高15mm。
（8）配置有19英寸1U,6位,250V,10A,2500W专用PDU电源插座1个。
（9）配置有19英寸1U,8位,250V,10A,2200W专用PDU电源插座1个。

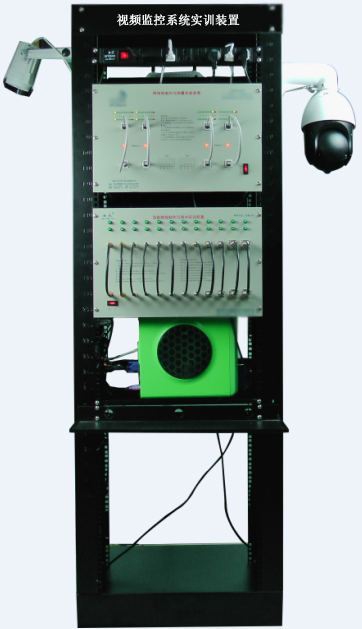

2、网络线制作与测量实验装置1套：
（1）在实训装置的背面安装有网络线制作与测量实验装置1套。全钢喷塑机箱,19英寸,7U,长480mm,宽35mm,高310mm。
（2）实训装置工作电压≤12V直流电压,操作安全。
（3）实训装置面板上部设计有4组2行9排共计72个指示灯,共计有36组上下对应的指示灯,每组指示灯持续循环闪烁。
（4）实训装置面板中部设计有4排2行共计8个RJ45屏蔽网络插口,每排上下两个为1组,用于网络跳线的插接。
（5）每组RJ45屏蔽网络插口对应1组指示灯,能够直观和持续显示每根网络跳线的电气连接情况和屏蔽情况,也能显示每根线芯的跨接、反接、短路、断路等各种常见故障。
（6）具有常用网络跳线技术认知、演示和基本技能实训功能,同时安装和显示4根跳线。
3、音视频线制作与测试实训装置1套：
（1）在实训装置的背面安装有音视频线制作与测试实训装置1套。全钢喷塑机箱,19英寸,7U,长480mm,宽35mm,高310mm。
（2）实训装置工作电压≤12V直流电压,操作安全。
（3）实训装置面板上部设计有12排2行共计24个指示灯,每排上下两个为1组,共计有12组上下对应的指示灯,每组指示灯持续循环闪烁。
（4）实训装置面板中部设计有12排对应的音视频接头,每排上下两个为1组,能够同时插接12根音频或者视频跳线,能够直观和持续显示12根音频或者视频跳线的电气连接情况,也能显示每根跳线的跨接、反接等各种常见故障。
（5）具有常用RCA、BNC等音视频接头的技术认知、演示和基本技能实训功能,同时安装和显示12根音视频跳线。
4、视频监控主机1套：
（1）在实训装置内安装有视频监控主机1台。采用最新微型彩色机箱,4G内存,500G硬盘,HDMI/VGA双接口。
（2）配置有笔记本型键盘和鼠标1套。
（3）视频监控系统的控制和存储设备,可完成对整个监控系统的控制和记录存储等。
5、液晶显示器1台：
（1）在实训装置正面安装有19寸液晶显示器1台。
（2）配置有显示器安装支架1个,尺寸：480×120×50mm。
（3）视频监控系统的终端显示设备,可完成对监控视频的实时显示和视频回放等工作。
6、一体化球形摄像机1套：
（1）在实训装置左侧立柱安装有球形摄像机1台。供电电压：DC12V,130万像素,水平360度旋转,上下105度。
（2）配置有DC12V电源适配器1个。
（3）配置有球机支架1个。
（4）视频监控系统的前端设备,完成对设防区实时图像的获取和传送等。
7、网络半球摄像机1套：
（1）在实训装置正面安装有网络半球摄像机1台。供电电压：DC12V,130万像素。
（2）配置有DC12V电源适配器1个。
（3）视频监控系统的前端设备,完成对设防区实时图像的获取和传送等。
8、迷你网络半球摄像机1套：
（1）在实训装置正面安装有迷你网络半球摄像机1台。供电电压：DC12V,100万像素,自带云台,350度旋转。
（2）配置有DC12V电源适配器1个。
（3）视频监控系统的前端设备,完成对设防区实时图像的获取和传送等。
9、摄像机安装支架1件：
尺寸：480×120×100mm,用于两个半球摄像机的安装和固定。
10、网络枪式摄像机1套：
（1）在实训装置右侧立柱安装有枪式摄像机1台。供电电压：DC12V,130万像素。
（2）配置有DC12V电源适配器1个。
（3）配置有枪机支架1个。
（4）视频监控系统的前端设备,完成对设防区实时图像的获取和传送等。
11、无线路由器1套：
（1）在实训装置正面安装有无线路由器1个。供电电压：DC9V供电,5口。
（2）配置有DC9V电源适配器1个。
（3）配置有无线路由器安装支架1个,尺寸：480×80×10mm。
（4）视频监控系统的传输设备,向外发射无线信号,可完成监控信号的无线传输。
12、网络交换机1台：
在实训装置正面安装有网络交换机1台。1U,24口,视频监控系统的控制设备,可完成监控信号对不同设备的交换传输。
13、理线环1个：
19寸,1U,可完成线缆的整理,方便管理维护。
二、设备功能：
1、设备安装全套视频监控系统,通电后就能正常工作,适合学生进行认知与技术原理演示。
2、设备选取视频监控系统的典型产品和最新技术,具有工程实际使用功能,可将摄像机安装到楼道和门口,对实训室进行日常管理,学生能够在一个真实的应用环境中进行工程安装实践和操作管理,理实合一。
3、全部使用网络摄像机,能进行硬件安装实训和软件配置与调试。
4、设备增加网络线制作与测量实训装置,能进行工程布线基本技能实训。
5、增加音视频端接实训装置,能够掌握莲花头等音视频相关接头制作基本技能。
6、设备结构为开放式机架,落地安装,立式操作,稳定实用,节约空间。
三、产品主要实训项目：
实训一：视频监控系统设备的认知实训。
实训二：网络配线端接基本技能实训-网络跳线制作与测试实训。
实训三：电工电子基本技能实训-音视频线制作与测试实训。
实训四：全球网络摄像机的硬件安装实训。
实训五：枪式网络摄像机的硬件安装实训。
实训六：半球网络摄像机的硬件安装实训。
实训七：监控软件安装、设置与操作实训。
实训八：手机控制实训。
实训九：录像保存实训。
实训十：录像回放和下载实训。
实训十一：视频监控系统工程安装与调试实训。
