2023年8月2日电子焊接实训考核装置,电子焊接实训考核台

SBGYD-01E-Y型电子焊接实训考核装置

电子焊接实训考核装置主要功能与特色：

电子焊接实训考核装置承担《电路基础》《电子装配技术》等课程的实验及课程设计、毕业实习实训和相关的学生竞赛的初期培训等工作。

一、产品功能与结构

电子焊接实训考核设备主要由实训台、电源柜、数字示波器、检测仪器、电子实训焊接套件、工具套件等组成。

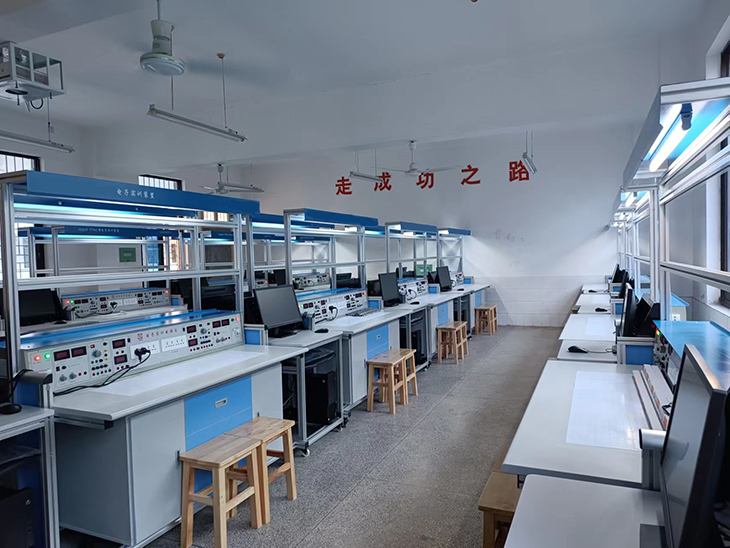

（参考图片）

1.实训台

（1）电子焊接实训实训台主要由实训桌采用1.2mm厚40×40工业铝型材拼装制作、拼角处采用三角强力加强筋固定，确保桌架稳定不摇晃、台面采用2.5mm高密度板厚，防火、防水、耐磨。桌架下部设计工具柜，用于放置工具、实训套件电气元件及资料等。台面上铺有绿色防静电桌垫、防止桌面损坏。

（2）实训面板（左右对称、中间配备40孔220V插座），提供九路AC220V电源插座接口和固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功能。可调稳压电源：单路0～30V/2A连续可调直流稳压电源，数显电流、电压表，具有短路保护和自动恢复功能。

（3）铝木框架为双层结构。第一层用于摆放示波器、测量仪表等。第二层设有四个PVC夹板，可用来夹放相关实训资料。

（4）顶部框架上设有（照明设备）30W日光灯。

2.实验凳 2张

（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色；

3.数字示波器1台

（1）110MHz带宽，1GSa/s实时采样率，双通道；

（2）7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800×480像素；

（3）存储波形不少于16组；具备U盘存储功能；

（4）具有自动量程功能，支持水平，垂直、单波形/多波形跟踪；

（5）探头衰减倍数不少1X, 10X, 100X, 1000X，四种；

（6）幅度档位2 mV/div～10V /div按1～2～5进制方式步进；

（7）支持光标测量，光标模式不少于电压差（△V），时间差（△T），时间差&电压差（△V），自动光标四种模式；

（8）内置6位硬件频率计，可测量2Hz ~ 20MHz；

（9）具有电流测量功能，测量范围：100.0mA/V ~ 1KA/V；

（10）USB Device & Host接口；

（11）具有30种自动测量功能（峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积；参数为中文显示，便于学生理解）,能自定义测量菜单；

（12）支持LABVIEW通讯，支持二次开发；（13）一键自动调整波形功能（垂直位置调整，水平时基调整，触发位置调整）；

（14）多国语言选择功能（中英俄德西）；

（15）双显示视窗放大功能，同时显示主要波形和放大波形两部分内容。

4.资源包配置(2套／台)：

（1）电子报警器的焊接与调试

（2）电子门铃电路的焊接与调试

（3）光控电路的焊接与调试

（4）光控电路开关的焊接与调试

（5）航标灯的焊接与调试

（6）家用台灯调光电路的焊接与调试

（7）排风扇自动启闭电路的焊接与调试

（8）闪光灯的焊接与调试

（9）温控电路的焊接与调试

（10）音乐门铃电路的焊接与调试

（11）六管超外差式调频收音机的焊接与调试

（12）LED数字电子钟的焊接与调试

（13）多路抢答器等实训线路板的焊接与调试

5.仪器(每套设备配2个恒温焊台、2个支架放大镜、2个数字式万用表UT33B+、剥线钳2把、尖嘴钳2把、小十字螺丝刀2把、大十字螺丝刀2把、小一字螺丝刀2把、大一字螺丝刀2把、小镊子2把、剪刀2把、焊锡丝2圈、吸锡器2把。)。

二、参数概览

1.输入电源：两相三线AC220V±10％ 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度<85％(25℃)

3.装置容量：<300VA

4.外形尺寸：1600mm×750mm×1800mm。

三、仿真软件（共配1套，10台以下无此项配置）

★1、电子技能虚拟实训室软件（具有软件著作权，网络版，配20节点）

一、产品概述

采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。

二、软件特点

1. 情景性：全部训练在三维场景下进行，学生犹如进入真实的施工现场，真实感极强，弥补了下现场难的困难。

2. 过程性：软件以技能为核心，以施工工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。

3．交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。

4. 完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。

5. 软件具有职业性、情境性、交互性、工艺性和智能性。

6. 在设计上，采用分级模块化设计，结构清晰、便于重组。

7. 在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。

8. 在内容设计上，力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。

9. 本软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。

10. 以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。

11. 资源丰富，可服务于多种教学模式。

12. 资源碎片化，每个模块可独立，实现资源的有效利用。

13. 各个模块的内容详尽、系统，掌握维修电工核心技能的目的。

14. 注重教学设计，把抽象的概念具体化、把虚拟的概念实际化。

三、软件总体要求

1、软件以部颁标准《职业技能培训（鉴定）维修电工产品技术规范》为指南，以能力培养为本位，以就业为导向，突出技能训练。具有职业性、情境性、过程性、交互性与智能性等特点。可于维修电工职业技能仿真培训与鉴定、电工电子类专业电工技能仿真实训。

★2、软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。把抽象的概念具体化、把虚拟的概念实际化。各个模块的内容详尽、系统，软件内容要掌握电子技能的核心目的。

★3、软件在设计上，采用分级模块化设计，结构清晰、便于重组。在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。

★4、本软件不仅可以作为实训教学应用，还必须含有大量的原理动画演示，作为助教型软件素材应用于课堂教学环节。

★5、软件具备交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。

四、模块列表

★1.仪器仪表

仪器仪表需包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等至少8个实训项目；每个实训项目中，根据不同内容的教学大纲要求，需包含各种仪器仪表的外形、面板、使用操作、考考你等不少于3个实训任务，其中，数字式万用表实训任务需包括外形、面板、测电阻、测电压（交、直流）、测电流、测二极管、测三极管、考考你；示波器项目中，当鼠标滑过面板上对应聚焦、亮度、旋钮等，对该部分作用均有文字描述显示。考考你实训项目，要求趣味性答题，运用游戏一样的模式，对正确与错误和时间的使用需做出记录。

2.导线加工

导线加工需包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等至少5个实训项目；每个实训项目中，根据教学大纲要求，需包含若干实训任务，各实训任务均配有考考你随机小测试，使用恰当的媒体手段来实现，教学设计合理，导航清晰,并配有语音讲解功能。

3.检修工具

检修工具需包括焊接工具、钳口工具、剪切工具、紧固工具等至少4个实训项目；其中钳口工具项目的实训任务包括尖嘴钳、平嘴钳（扁口钳）、园嘴钳、钢丝钳、镊子、压接钳、网线钳等；根据相应的教学大纲，要求把各种检修工具清楚表示，并配有语音讲解功能。

4.焊接工艺需包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等至少6个实训项目；其中手工焊接项目的实训任务包括工具检测、焊锡丝的握法、电烙铁的握法（正握、反握、握笔）、五步焊接法、焊接质量鉴别、贴片元件等。根据相应的教学大纲，要求把焊接工艺清楚表示，图文并茂,并对重难点部分配有语音讲解功能。

5.电子器件

电子器件包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等至少12个实训项目；根据相应的教学大纲，要求把常用的电子元器件都能清楚表示，教学任务需包括分类、标识、检测、考考你等至少4部分,并对重难点部分着重练习,检测方法不少于2钟。

6.模拟电子技术

模拟电子技术包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。

7.数字电子技术

数字电子技术包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。

8.生产工艺

生产工艺包括器件准备、安装、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等至少6个实训项目；根据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。

9.插装工艺

插装工艺包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等至少5个实训项目；据教学大纲要求，需包含若干实训任务，使用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。

10.SMT工艺

SMT工艺包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等至少4个实训项目；据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中SMT生产过程以流水线的产品生产说明SMT的生产过程，包括锡膏印刷、贴片、焊接、检测、手工补装、焊接、修整与检测、抽样实验、包装入库等，通过国内先进的某电视机生产线整体演示该过程。

11.收音机实训

收音机实训包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等至少10个实训项目；据教学大纲要求，每个实训项目还需包含若干实训任务；调试工艺实训要求分别练习静音调试、接线和动态调试三种，其中动态调试要求可以做到三点统调，在调试练习过程中，鼠标点击面板上对应的开关、旋转按钮等均伴有实物的仿真声音。软件要求教学设计合理，媒体表现方式丰富，交互性强等特点。

2.无纸化考核平台（具有软件著作权）

1.用户登录

输入用户名、密码、验证码，点击登录按纽，登录到系统。

2.用户注册

用户登录画面，点击注册按纽，打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别，点击注册按纽，注册成为学员。

3.用户管理

老师用户登录系统后，点击菜单用户管理，打开用户管理画面。用户管理画面，显示所有用户列表信息，包括学员与老师。

3.1用户查询

用户管理画面，选择考试级别、输入用户名、准考证号、姓名，点击检索按纽，根据条件显示用户信息列表。

3.2添加用户

用户管理画面，点击添加按纽，打开用户添加画面。选择用户类别，输入用户名、姓名、密码、确认密码，点击确定按纽，保存用户信息。

3.3修改用户

用户管理画面，选择某一条用户信息，点击编辑按纽，打开用户信息编辑画面。选择用户类别，输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别，点击确定按纽，保存用户信息。

3.4用户删除

用户管理画面，选择数据前选择框，点击删除按纽，删除所选用户信息。

4.级别管理

4.1级别查询

老师用户登录系统，点击级别管理，打开级别管理画面，输入级别名称，点击检索按纽，根据条件显示级别信息。

4.2添加级别

级别管理画面，点击添加按纽，打开添加级别画面。输入级别名称，点击确定，保存级别信息。

4.3修改级别

级别管理画面，选择数据前某一个选项框，点击编辑按纽，打开级别修改画面。输入级别名称，点击确定，保存级别信息。

4.4删除级别

级别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。

5.题库类别管理

5.1 题库类别查询

老师用户登录系统后，点击题库类别，打开题库类别管理画面。输入题库类别名称，点击检索按纽，根据输入条件显示题库类别信息列表。

5.2 添加题库类别

题库类别管理画面，点击添加按纽，打开题库类别添加画面。输入题库类别名称，点击确定按纽，保存题库类别信息。

5.3 修改题库类别信息

题库类别管理画面，选中某一行选择框，点击编辑按纽，打开题库类别修改画面。输入题库类别名称，点击确定按纽，保存题库类别信息。

5.4 删除题库类别信息

题库类别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。

6 .题库管理

6.1 题库查询

教师用户，登录系统后，点击题库管理，打开题库管理画面。选择题库级别、题库类别、试题类型，输入题目名称，点击检索按纽，根据条件显示题库列表信息。

6.2 添加单项选择题

题库管理画面，点击添加按纽，打开题目添加画面。

选择题库级别、题库类别、题目类型为单项选择题。

输入题目名称，答案 A、B、C、C，选择正确的答案选项，点击确定，保存单项选择题信息。

6.3 添加多项选择题

题库管理画面，点击添加按纽，打开题目添加画面。

选择题库级别、题库类别、题目类型为多项选择题。

输入题目名称，答案 A、B、C、D、E、F、G，选择正确的答案选项，点击确定，保存多项选择题信息。

6.4 添加判断题信息

题库管理画面，点击添加按纽，打开题目添加画面。

选择题库级别、题库类别、题目类型为判断题。

输入题目名称，选择正确的答案选项，点击确定，保存判断题信息。

6.5 导入Excel题目信息

题目添加画面，点击下载模板按纽，下载题目批量录入Excel模板。

在模板中，输入题目名称，选择题库级别、题库类别、试题类型，正确答案，答案内容等信息并保存。

在画面中选择保存后的文件，点击导入按纽，进行题目批量导入。

6.6 题目信息修改

题库管理画面，选中某一行选择框，点击编辑按纽，打开题库修改画面。

选择题库级别、题库类别、题目类型，输入题目名称、答案、选择正确的答案选项，点击保存修改题目信息。

6.7 删除题目信息

题库管理画面，选中某一行选择框，点击删除按纽，弹出提示，点击确定按纽删除题目信息。

7. 试卷管理

7.1 试卷查询

教师用户，登录系统后，点击题库管理，打开试卷管理画面。选择试卷级别、考核类型，输入试卷名称，点击检索按纽，根据条件显示试卷信息。

7.2 添加试卷

试卷管理画面，点击添加按纽，打开添加试卷画面。

7.3 自动抽题

试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击自动抽题按纽，打开自动抽题画面。

点击顶部添加抽题专业按纽，在抽题列表中会增加一行，选择所属专业，抽题类型，输入时数，系统会显示当前专业当前抽题类型在现有题库中的题数。

输入单选题目分数，多选题目分数，判断题目分数，点击确定抽题按纽，系统会随机在题库中抽取相应的题目信息。

在添加专业，选择专业，抽题类型，题数后，顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成，点击保存试卷按纽，保存当前自动抽取题目的试卷信息。

7.4手动组卷

试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击进入手工组卷，打开手工组卷画面。

手动组卷画面，与题目管理画面录入数据方式相同，需要输入题目分数。

添加题目信息后，点击保存继续添加，题目将添加到下方的题目列表中。

点击列表中删除按纽，删除所选题目信息。

题目信息输入完成，点击保存试卷按纽，保存手工组卷信息。

7.5 编辑试卷

试卷列表，点击某一选项框，点击编辑按纽，打开试卷信息编辑画面。

如果该试卷未参加考试，才能编辑，否则无法编辑试卷信息。

修改试卷信息，自动抽题或手工抽题，点击保存试卷按纽，保存试卷信息。

7.6 删除试卷

试卷列表，点击某一选项框，点击删除按纽，删除试卷信息。

7.7 启用试卷

试卷管理画面，点击某一选项框，点击启用，启用选择的试卷为当前使用试卷，并提供给学生考试。

7.8 打印试卷

试卷列表画面，点击某一选项框，点击打印按纽，打开试卷打印画面。

按键盘Ctrl + P键，打凶当前试卷信息。

8.模拟成绩

8.1模拟成绩查询

教师用户，登录系统点击模拟成绩菜单，打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示模拟成绩信息。

8.2模拟成绩详细

模拟成绩列表画面，点击第一次模、第二次模拟、第三次模拟，打开模拟成绩详细画面。

模拟成绩根据专业显示，总分、总题数、正确题数，评价信息。

8.3导出成绩

点击导出按纽，将成绩导出为Excel文件格式。

9. 实战成绩

9.1实战成绩查询

教师用户，登录系统点击实战成绩菜单，打开实战成绩列表画面。

输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示实战成绩信息。

9.2导出实战成绩

点击导出按纽，将实战成绩导出为Excel文件。

10.在线考试

10.1在线考试

学生用户，登录系统，点击在线考试按纽，打开在线考试信息画面。

在线考试分为模拟与实战考试，模拟考试分为三次考试，首次回答该试卷所有题目信息，第二次，第三次分别为回答上一次错误题目信息，实战考试只考试一次。
