高级维修电工考核实训台,维修电工实训操作台,高级维修电工考核 >维修电工实训考核设备

2024年8月5日

高级维修电工考核实训台,维修电工实训操作台,高级维修电工考核

SBDQC-890GJ型高级维修电工考核实训台

高级维修电工考核实训台由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。

根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,高级维修电工考核实训台适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。对实训场所不多、教学经费投入受限制的学校,高级维修电工考核实训台是一种理想的职业教育。

一、高级维修电工考核技术指标

1.外型：整体尺寸1600mm×750mm×1638mm；

2.实训台架的材料：钢板、铝合金结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ三相五线；

2)固定交流输出：三相五线380V接插式2组、220V插座式2组,均通过组合开关进行关断。

4.整流二极管：提供整流二极管1N5408四个,用于能耗制动电路。

5.可调直流输出：0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组。

6.功率电阻

提供75Ω/75W功率电阻三个,用于降压启动电路,提供10Ω/25W功率电阻一个,用于能耗制动电路。

7.★实验室智慧用电安全控制系统；

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险；电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

（1）、智能终端：智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。

（2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3、PC端软件：每个设备状态信息显示,具有多个子界面,具有故障分析,用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备,可单独控制每台设备的开关。

（3）、后台系统：包含账号管理、设备管理、报修管理、用户管理,设备管理：①、包含监控管理：实时视频监控每个教室,可一键预览所有设备的在线和运行情况,分析设备使用率及运行时间。

②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修,反应设备故障信息,编辑报修情况,后台可进行远程维护,及时跟进,以有效解决用户设备维护。用户管理：可连通手机号,对账户进行一对一的安全加密,实名认证,防止账户泄密、防盗,现场数据连接云平台后台数据库管理。

现场需对功能逐一演示,提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。

8.保护：熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。

二、高级维修电工考核结构功能

1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用；由两条40mm×40mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级；实验桌底部装有至少4个导向轮,方便实训台架移动；

3、实训储物柜钢制结构采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料；右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为：1300mm×600mm×510mm。

4、网孔板：采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM,大小不小于700*550MM。

★5、PLC主机挂箱：三菱FX3U-48mR主机,集成数字量I/O（24路数字量输入,124路数字量输出）,才用双接口接法,便于和PLC模拟控制对象以及电气控制的连接。

★6、PLC模拟控制对象：包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训模块）,指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。

7、电脑桌：钢木铝结构,带键盘,设有主机托板,背部设有显示器防护板,造型美观大方,科学合理。

8、钢木方凳：钢制方管焊接,表面喷塑处理,凳面才用25mm高密度层压板封边特制,脚部设有防滑橡胶。

三、参考实训项目

（一）电工部分

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．接触器联锁的正反转控制线路

17．按钮联锁的三相异步电动机正反转控制线路

18．双重联锁的三相异步电动机正反转控制线路

19．三相异步电动机多地控制

20．工作台自动往返控制线路

21．三相异步电动机串电阻降压启动控制线路

22．三相异步电动机能耗制动控制线路

23.按钮切换的双速电动机控制电路连接实训；

24.时间继电器切换的双速电动机控制电路连接实训；

（二）PLC部分

1）与、或、非逻辑功能测试

2）定时器、计数器功能测试

3）跳转、分支功能训练

4）移位寄存器测试

5）数据处理功能训练

6）微分、位操作测试

7）三层电梯控制

8）自动售货机

9）机械手

10）自动门

11）天塔之光

12）全自动洗衣机

13）自动成型机

14）红绿灯

15）装配流水线

16）四路抢答器

17）音乐喷泉

18）轧钢机

19）邮件分拣

20）物料分拣

21）多级传输

22）八段码显示

23）多种液体混合

24）双面铣床

25）电镀槽

26）交流电机正反转控制

27）小车运动

28）搅拌站

29）汽车灯光控制

30)汽车火花塞点火控制

31)加工中心控制

32)隧道监控

33)自动扶梯

34)CA6140普通车床PLC改造控制

35）X62W万能铣床PLC改造控制

36）T68卧式镗床PLC改造控制

37）M7120平面磨床PLC改造控制

38）Z3050摇臂钻床PLC改造控制

39）电动葫芦PLC改造控制

40）Z35摇臂钻床PLC改造控制

41）M1432A万能外圆磨床PLC改造控制

42）PLC控制三相异步电动机Y/△控制线路

43）PLC控制三相异步电动机正反转控制线路

44）PLC控制三相异步电动机串电阻降压启动控制线路

45）PLC控制三相异步电动机能耗制动控制线路.........

（三）基于变频器的电机拖动与控制实训

1．变频器功能参数设置与操作

2．变频器报警与保护功能

3．多段速度选择变频调速

4．外部端子点动控制

5．控制电机正反转运动控制

6．控制电机运行时间操作

7．瞬间停电变频器参数设定

8．外部电压变频调速

9．三相异步电动机的变频开环调速

（四）PLC、变频器的电机拖动与控制实训

1．基于PLC控制的多段速选择变频调速

2．基于PLC控制的变频器开环调速

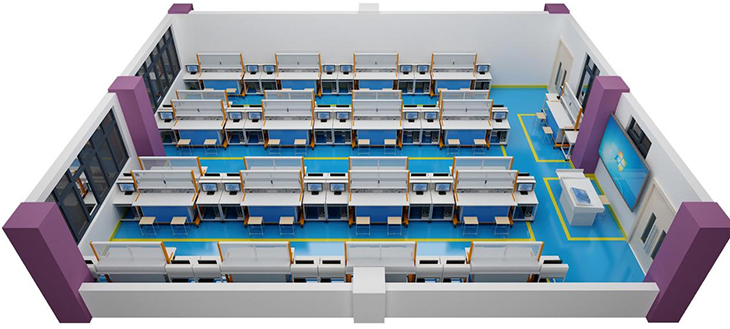

四、全室参考配置表（以10台/20座为例）

序号	名称	每台数量	全室数量	单位	备注
1.	控制屏	1	10	套
2.	实训桌	1	10	张
3.	储存柜	1	10	台
4.	学生凳	2	20	张
5.	电脑桌	2	20	张
6.	网孔板	2	20	块
7.	器材配备	1	10	套	见表一
8.	实训指导书	1	10	本
9.	编程电缆	2	20	条
10.	IC卡	1	11	张
11.	实训导线	2	20	套
12.	绝缘皮	1	10	张
13.	配套参考程序	1	10	套
14.	配套教学资源	1	10	点	见附件

表一每套器材配备配置清单

序号	名称		型号与规格	数量
1	电器元件	单相电度表	DD862-2	2
		单相漏电开关	DZ47LE32 C16 1P+N	2
		双联开关	86型	2
		平灯头	E27	4
		插座	86型	2
		电流互感器	BH-0.66	2
		底盒	86型	6
		声控开关	86型	2
		PLC主机模块	FX3U-48MR	2
		PLC模拟控制对象		2
		PLC模拟控制模块		2
		变频器	D740-0.4K-CH	2
		漏电保护断路器	DZ47LE-32? 4P C16	2
		低压断路器	DZ108-20/10	2
		螺旋式保险盒	RL1-15/3A	6
		直插式保险盒	RT14-20/2A	4
		交流接触器	CJX2-0910	6
		辅助触头	F4-22	6
		热继电器	NR2-25	2
		通电延时时间继电器	ST3PA-B/220V（0-60S）	2
		时间继电器座	PF-083A	2
		3H按钮	含按钮LA38-11BN	4
		行程开关	LX09-222	4
		行程开关	LX09-001	4
		倒顺开关	K03-15	2
		日光灯管	Y210RR25/10W	2
		镇流器	13W	2
		日光灯座		4
		接线端子排		10
		G形导轨		2
		走线槽		3米
		螺丝		180
2	常用工具	数字万用表		1
		螺丝刀		2
		尖嘴钳		2
		剥线钳		1
3	电机	三相鼠笼异步电动机	380V/Y/△180W,单速	1
		三相鼠笼异步电动机	380V/Y/△180W,单速,配离心开关	1
		三相双速异步电动机	额定电压:三相AC 380? ,180W	1

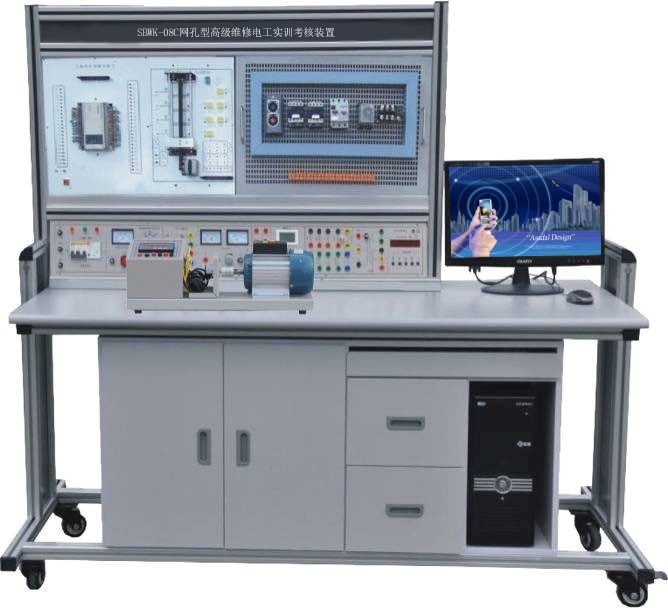

SBWK-08C网孔型高级维修电工实训考核装置

一、概述

网孔型高级维修电工实训考核装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场,能完成电工基础电路,电机控制线路,照明配电的模拟操作,PLC可编程综合应用线路,电子技术应用电路的综合实训,通过一系列项目实训培养学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点

1、实训采用网孔板与挂箱相结合的方式,实训操作方便、更换便捷、易扩展功能或开发新的实训项目,动手能力强,接近工业现场。

2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制、电子技术多门学科的技能训练。

3、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。

4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护功能。

5、380V交流输出处设有单片机全程控制的一套过流保护装置,相间、线间直接短路或过载电流超过设定值系统即切断总电源,确保设备的安全。

6、实训管理器：平时作为时钟作用,具有设定实训时间、定时报警、切断电源等功能,还可以自动记录由于接线或操作错误所造成的漏电告警总次数,为学生实训考核提供一个统一标准。

三、技术性能

1、输入电源：三相四线制～380V±10%? 50Hz

2、温度：-5℃～+40℃,相对湿度＜85%

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×700mm×1560mm

四、实训装置基本配置及功能

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、实训器件等,具体功能如下：

1、控制及交流电源部分

（1）提供三相固定380V交流电源,相间、线间及直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（2）提供～220V插座2只,为外部仪器提供工作电源。

2、直流电源部分

（1）提供0-30V连续可调,直流输出2A稳压电源,内置式继电器自动换档,多圈电位器连续调节,使用方便。有数字电流电压表指示。

（2）低压直流稳压电源：+5V,±12V、+24V,具有短路保护功能。

（3）恒流源：一路0-500mA连续可调恒流源,分2mA、20mA、500mA三档,配有数字式直流毫安表指示输出电流,具有输出开路、短路保护功能。

3、交流低压变压器：380V+220V/6.3+26V+110V

4、4只5408二极管,用于能耗制动

5、三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于电动机能耗制动。

6、实验管理器：用于设定实验时间、定时报警、记录故障次数,平时可作为时钟使用。

（二）实训挂箱

1、PLC主机挂箱

配三菱FX3U-48MR主机,集成数字量I/O（24路数字量输入,24路数字量输出）,RS-422通讯口,SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。

（1）PLC仿真实训软件一套

a．通过PLASH虚拟环境实时显示PLC的运行状态

b．可以实现PLC虚拟接线,并对接线进行错误检查

c．PLC编程训练、PLC程序编写测试等功能

d．实现PLC运行模拟,对错误程序进行检查

（2）工控组态软件一套

打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。

2、PLC实训演示挂箱

序号	控制对象实训模块	实训教学目标
1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制,掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中"水流"及音乐的循环控制,掌握循环指令的编写方法。
2	装配流水线/十字路口交通灯	通过对"生产流水线"顺序加工过程及十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。
3	水塔水位/天塔之光	通过对"水塔水位"和"储水池水位"变化过程的判断,了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。
4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。
5	多种液体混合装置	通过对"液体混合装置"中不同液体比例及液体混合时搅拌时间的控制,掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	自动售货机	通过对用户投币数目的识别和自动售货机中各种"货物"的进出控制,掌握各种计数器指令及比较输出指令的编写方法。
7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（"钢锭"邮件"）来料数量、来料类别识别及对各种执行器（例如"电机"）启停时序的控制,掌握数值运算指令及中断指令的编写方法。
8	机械手控制/自控成型机	通过对机械手停留"位置"及自控成型机各方向"液缸位置"的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	加工中心	通过对加工中心中各方向"电机"运行方向及"刀库"进出刀、换刀过程的控制,掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	四层电梯	通过对一个完整的四层电梯模型的综合控制,初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制,初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。

3、变频器实训挂箱：配置三菱FR-D740-0.4KW变频器,带RS485通迅接口及BOP操作面板及外围配套元器件。

4、电机导轨及光码盘测速系统含光码盘测速系统（配有进口光电编码器）一套,不锈钢导轨一幅,道轨平整度好,无应力变形,同心度好。

5、电子线路固定线路板（4块）

6、网孔板（405mm×600mm）1块

7、器材配备

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	大功率电阻		3
25	二极管		1
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		2
31	尖嘴钳		1
32	剥线钳		1
33	三相鼠笼异步电动机	380V/Y/△180W	1
