克令吊电气控制技能实训装置

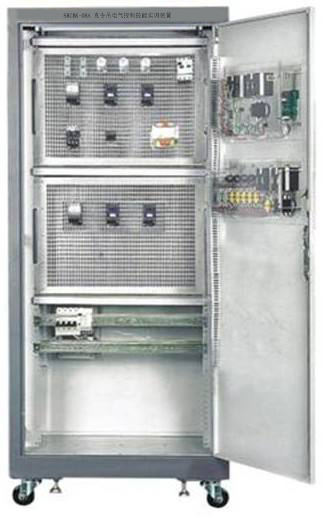

SBCBK-08A克令吊电气控制技能实训装置(半实物)



一、概 述

"克令吊电气控制技能实训装置(半实物)"由克令吊操纵实训台和船用克令吊半实物模型组成,可完成船舶克令吊的操作、调试、检修等实训内容,可作为船舶类学校的船舶机械装置、船舶水手与机工、船舶电气、船舶轮机、船舶机电、轮机管理等相关专业的 ,也可作为船舶电工、船舶轮机员、船舶职工、船员培训机构的培训及考核设备。

二、产品特点

1.克令吊操纵实训台主要元器件均采用了船舶真实的元器件,各电气元件安装在操纵实训台的正面,可直观地看到各个器件的动作,主令控制器安装在操纵实训台面上,便于操作,接近实际的克令吊。

2.克令吊半实物模型参照实际的克令吊结构设计,包括三速电动机、钢索、吊货勾、吊臂、回转柱等部分,真实、形象,让学生更易理解和掌握。

3.实训装置设置了部分典型的线路故障,学生通过线路调试查找故障,然后排除故障,有利于提高学生的检修能力。

4.半实物模型上所用电机的电压等级与实际的克令吊完全相同。

5.半实物模型能真实体现升降、变幅、回转三种工作过程及高、中、低三种速度的运行状态。

6.半实物克令吊在起重货物过载时,有定时过电流保护。

7.半实物模型停止货物电磁抱闸时,能真实再现滑行过程。

三、技术性能

1.输入电源:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:温度-10℃+40℃  相对湿度<85%(25℃) 海拔<4000m

3.装置容量:≤1.5kVA

4.漏电保护动作电流:≤30mA,漏电保护动作时间:≤0.1s

四、系统基本配备

序号



数量

1

船舶克令吊操作实训台

1

2

船舶克令吊半实物模型

1





五、实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉克令吊控制电路原理图

3.船用主令控制器的使用

4.轮机员升降、变幅、回转货物操作训练

5.克令吊的故障分析

6.电气控制线路常见故障排除

7.轮机员的技能考核
