SBJX-112型《模具锥顶座》实测绘图组合训练装置
一、产品特点：
1、项目实际化：以钢制实际小型模具锥顶座为训练对象；
2、功能系统化：模具锥顶座拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会
4、教学标准化：配套的指导书和教学视频,教学十分方便、学习效果显著；

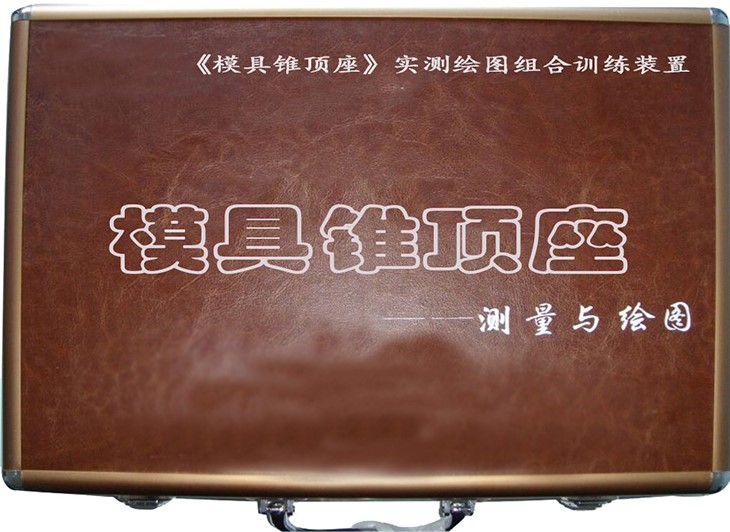

5、管理便利化：模具锥顶座、组装与测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、产品功能：
1.训练模式
（1）模具锥顶座组装训练；
（2）模具锥顶座零件尺寸测量训练；
（3）模具锥顶座装配图绘制训练；
（4）模具锥顶座零件图绘制训练。
2.训练内容
（1）模具锥顶座组装训练
（2）模具锥顶座参数测量与计算
（3）模具锥顶座零件尺寸测绘
（4）模具锥顶座标准零件确定
（5）模具锥顶座装配图绘制
（6）模具锥顶座零件图绘制
（7）模具锥顶座图纸文件整理
三、产品参数
1.外形尺寸:长*宽*高=40×30×7cm
2.精密测量工具:带表游标卡尺、外径千分尺、螺纹样板、圆弧样板
3.专用组装工具:专用锒头（一把）、外六角扳手（一把）、内六角扳手（一把）、尖嘴钳（一把）、螺丝刀（一把）、专用拆装销（一把）
4.测绘部件:钢制精密模具锥顶座（一台）
（1）、尺寸：180X120X140（mm）；
（2）、精度等级：7-7-8(GB10095-2018)
