制冷系统电气元件和故障实训考核装置

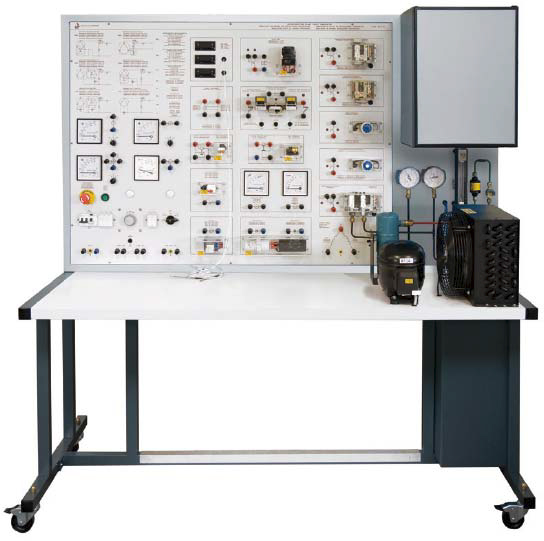

SB-RTE-8D制冷系统电气元件和故障实训考核装置

.概述

制冷系统电气元件和故障实训考核装置是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级

装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》

SB-RTE-8D制冷电气实训考核装置直观展示了制冷电气系统结构、组成和工作原理,方便于教学演示讲解及学生对课本知识的理解掌握;可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故,有利于开展技能鉴定、考核工作。

二、系统配置

1.电源控制部分

1)、交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有一只指针式交流电压表,指示输入电网电压值

2)、配置有模拟温度传感器2只,可以模拟温度的变化,从而使系统自动开关机。

3)配套有急停开关,在紧急状态可快速停止工作,防止装置损坏。

2、测量仪表

1)交流电压表2只:测量范围0250V,精度1.5级,一只用于监测电源电压。一只用于实验连接

2)、交流电流表2只:测量范围05A,精度1.5,一只用于观测系统启动电流及正常工作电流。一只用于实验连接。

3)、温度表4:采用PT100传感器,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。

4)、真空压力表2只:测量范围为-0.10.9MPa-0.11.5MPa,可显示系统低压侧、高压侧的压力。

5)、手动高压控制器一只,在学生实训时,由于操作压力过高时,保护器动作保护压缩机.

6)、手动低压控制器一只,在学生实训时,由于操作压力过低时,保护器动作保护压缩机.

7)、自动高低压控制器一只,用于学习不同的压力保护实训操作,当操作压力过高、过低时,保护器动作保护压缩机.

7)、电磁阀一只,当压缩机停止工作的瞬时,在制冷电路中保护压缩机不受液击。和压缩机同步

8)、机械式冷藏箱控制温度器,控制压缩机开机,

9)、电子式温度控制器,自动控制压缩机开机,电磁阀的开启,风机的转动。化霜加热。

10)、模拟加热器一只,制冷化霜时给蒸发器加热,

11)手动节流阀:管道系统中设置了一个手动膨胀阀,实验时可模拟制冷系统中的流量开度,观察制冷功率的效果。

3.电气控制考核板

面板彩色喷绘上印有上印有6种电气的控制电气控制原理图,并设有相应测试点,便于学生分析测量。

1)、机械式冷藏箱控制电气流程图

2)、风冷却式冷藏箱控制电气流程图

3)、电子式温度、无霜冷藏箱控制电气流程图

4)、冷库控制电气流程图

4、制冷液体流动系统图

面板彩色喷绘上印有、真实的制冷管道流动系统流程图.

1)、机械式冷藏箱控制管道流程图

2)、风冷却式冷藏箱管道流程图

3)、电子式温度、无霜冷藏箱管道流程图

4)、冷库控制管道流程图

6.风冷制冷机组

1)、包含//2匹封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、1只供液电磁阀、1只热力膨胀阀、止回阀(单相阀)、手阀等构成。

2)、模拟冷藏箱体:分成冷藏和冷冻两个,保温效果显著,温度可自动控制,排除教学机不能停机的的麻烦。

三、主要技术参数:

1.输入电源:AC220V±5% 50Hz

2.装置容量:<0.2KVA

3.环境温度:-5℃~40℃

4.相对湿度:≤90%25℃

5.外形尺寸:1500×600×1700mm

6.制冷剂类型:R600A

四、制冷系统电气元件和故障实训考核设备配置表

序号

名称

说明

数量

单位

1

压缩机1/2

1

2

液视镜

1

3

冷凝器

1

4

蒸发器

1

5

低压表

立式

1

6

轴流风机

110MM

1

7

手动膨胀阀

1/4

1

8

过滤器

3/8

1

9

储液器

1/4

1

10

毛细管,

1

11

温度表

I900

1

12

有机玻璃箱

两层

1

13

电子温控器

电子

1

14

高压控制器

1

15

低压控制器

1

16

高低压控制器

1

17

冷风机

1

18

机械温控制器

1

19

冷却电机

200MM

1

七、 实训内容

1 .初级技工基本技能实训

1) 专用工具的操作

2) 制冷系统管件焊接

3) 制冷系统试压及检漏

4) 制冷系统抽真空及充注制冷剂

2.中级技能实训(设计、安装、调试及检修)

1) 电冰箱电气线路器件的认识和测量

2) 直冷式电冰箱电气控制线路接线及系统运行

3) 直冷式电冰箱维修实训及故障分析

4)、机械式冷藏箱控制电气流程图

5)、风冷却式冷藏箱控制电气流程图

6)、电子式温度、无霜冷藏箱控制电气流程图

7)、冷库控制电气流程图

3.电冰箱故障检修

1) 复合门开关公共端开路

2) 门开关开路

3) 温控器开路

4) 保护继电器开路

5) 系统脏堵

6) 系统冰堵
