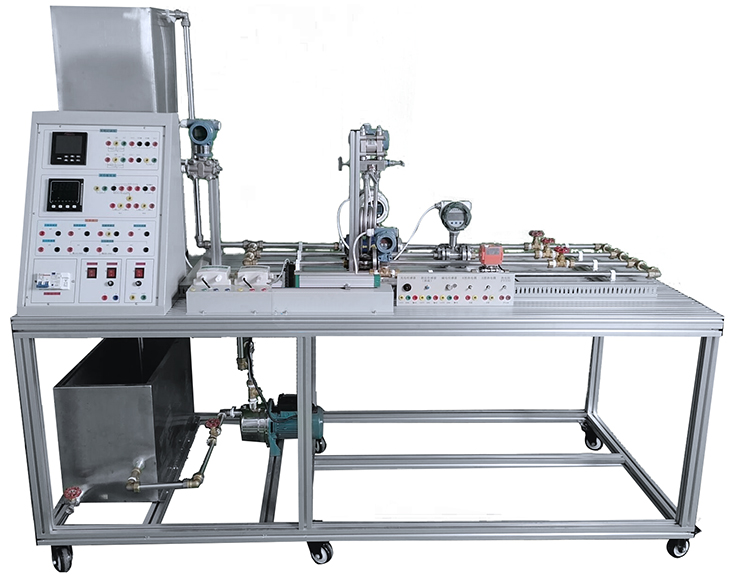

SBJYD-3热工仪表控制过程测量实验装置
热工仪表控制过程测量实验装置,热工自动化仪表实训平台的设计结合了目前大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的要求。通过该实训装置的使用和学习,学生能够掌握有关化工仪表及自动化的基本知识,对有关仪表的安装、调试及使用有一定的了解,并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。
一、功能概述：
1、演示测量仪表的组成及种类,了解测量及测量误差的基本概念,测量的一般方法,表示方法和误差的处理方法,以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系,感受被测参数的变化,并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换,使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
2、在仪表使用过程中,所有仪表都采用高精度仪表,可独立实现P单独调节设定,I的单独调节设定,D的单独调节设定单独调节设定,流量准确,
二、热工自动化仪表 配置
1、电源：单相交流220V±10%? 50HZ
2、作环境：环境温度范围为-5～＋40℃相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA
4、测参数据：压力、温度、流量、液位测量仪表。
5、尺寸2000*800*1600MM
6、4040铝形材结构
三、系统组成
测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道和显示装置等组成。
1.主休框架使用4040铝材结构,桌面采用欧标2080铝材面板。面板上的导流水槽可以流出在实训过程中的流出来的水.整体使用蓝白搭配
2.上水箱采用不锈 钢制作,安装有尺度水位机,高度水位传感器,水位压力传感器。水箱上设计满水溢流口,当实训过程中上水箱水满时,水会自动流出,再进入循环水箱。
3.管道系统：采用不锈钢管,套丝连接,用专用的金属管夹固定。管道上提前安装有孔板流量计、电磁流量计、涡轮流量计、比例积分调节阀,压力传感器。
4、传感器固定有桌子面板上,可直观观察、折装,可用A1连接线直接插入,在万能输入仪表上设定好对参数,直接读出参数数值
5、无纸记录仪表,彩色7寸6路成采用万能输入,4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E热电偶、K热电偶等市场上主流的大部分传感器、变送器,温度电阻。
6、比例调节阀：4-20MA输入,输出4-20MA,+24V安全电压,设备上标配有标准的485通信协议
7、控制仪表：使用过程中,所有仪表都采用高精度仪表,可独立实现P单独调节设定,I的单独调节设定,D的单独调节设定单独调节设定,流量准确,输入输出4-20MA.
8、所有仪表设备上标配有标准的485通信协议,可方便学生二次开发.
9、孔板流量计,配套套有三板阀组,能独立演示孔板流量计的使用。
10、水系统采用独特的水管接头直插式结构,方便拆除和连接,采用异程连接方式。
四、系统特点
1、系统通过产品说明、零件展示、装配演示、原理展示四个方面,讲述了霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。
2、零件展示：单独展示传感器的各个组成元件,观察零件的结构、材质以及材质类型。
3、装配演示：以真实的形式展示传感器的装配过程,让学生直观了解传感器的组成结构和
4、装配方法。具有快速装配、装仪表密码输入,调节厂家系数等功能。
5、原理展示：通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理,并可动态显示实验结果,以此加深学生对传感器的了解。
6、可以在仪表上修正传感器读出来的数值,可利用工厂密码进入仪表系统,修改仪表出厂值。
五、配置表
序号 |
名称 |
参数 |
数量 |
1 |
涡旋水泵 |
不锈钢370W/220V |
1 |
2 |
Y型过滤器 |
DN15 |
1 |
3 |
升降阀 |
DN15 |
1 |
4 |
无纸记录仪 |
无纸记录仪表,彩色7寸6路成采用万能输入,4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E热电偶、K热电偶等市场上主流的大部分传感器、变送器,温度电阻 USB功能+485功能 |
1 |
5 |
流量仪表 |
485标准通信协议 |
|
6 |
活接 |
不锈钢DN15 |
10 |
7 |
手阀 |
6 |
|
8 |
流量调节阀 |
4-20MA输入,输出4-20MA,+24V安全电压,设备上标配有标准的485通信协议 |
1 |
9 |
A1线 |
1000MM |
各16 |
10 |
A1线 |
2000MM |
各4 |
传感器 |
|||
1 |
霍尔位移传感器 |
1 |
|
2 |
霍尔转速传感器 |
1 |
|
3 |
压电传感器 |
1 |
|
4 |
电涡流传感器 |
1 |
|
5 |
湿敏传感器 |
1 |
|
6 |
气敏传感器 |
1 |
|
7 |
磁电传感器 |
1 |
|
8 |
金属箔应变传感器 |
1 |
|
9 |
光纤移位传感器 |
1 |
|
10 |
光电转速传感器 |
1 |
|
11 |
集成温度传感器 |
1 |
|
12 |
K型热电偶 |
1 |
|
13 |
E型热电偶、 |
1 |
|
14 |
PT100铂电阻 |
1 |
|
15 |
孔板流量计 |
1 |
|
16 |
电磁流量计 |
1 |
|
17 |
涡轮流量计 |
1 |
|
18 |
扩散硅变送器 |
1 |
|
六、实训功能
1.能实现传感器的认知；
2.能实现离心泵的工作原理及特性认识；
3.能实现电动调节阀的工作原理及特性认识
4.能实现智能调节仪的认识和使用
5.能实现流量积算仪的认识和使用
6.能实现无纸记录仪的认识和使用
7.能实现涡轮流量计的工作原理认识和校验
8.能实现电磁流量计的工作原理认识和校验
9.能实现孔板流量计的工作原理认识和校验
10.能实现差压变送器的工作原理认识和使用
11.能实现扩散硅压力传感器的工作原理认识和操作
12.能实现扩散硅液位传感器的工作原理认识和校验
13.能实现电容式液位传感器的工作原理认识和校验
14.能实现差压液位传感器的工作原理认识和校验
15.能实现Pt100铂热电阻的工作原理认识
16.能实现平衡电桥的工作原理认识
17.能实现T型热电偶的工作原理认识
18.能实现半导体热敏电阻的工作原理认识
19.能实现传感器的零点和迁移的认识
20、PID调节实验原理
