SB-12E人工气候无尘洁净室空调装置
一.概述
人工气候无尘洁净室空调装置系统是根据无尘室亦称为无尘室或清净室而设计.它是污染控制的基础。控制空气悬浮微粒浓度,从而达到适当的微粒洁净度级别。无尘室是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别 设计之房间。
无尘洁净室最主要之作用在于控制产品所接触之大气的洁净度及温湿度,使产品能在一个良好之环境空间中生产、制造。无尘净化级别主要是根据每立方米空气中粒子直径大于划分标准 的粒子数量来规定。也就是控制在一个非常微量的单位上。
二.特 点

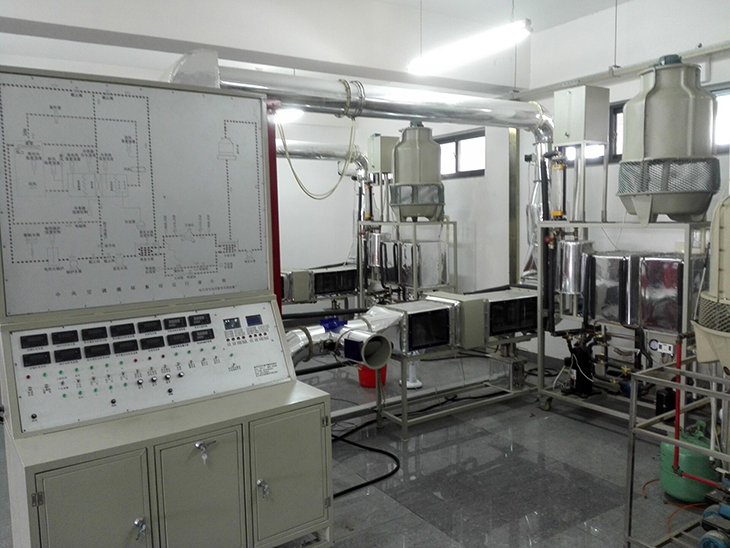

设备模拟了人工气候室和无尘室的原理,控制过程,体现了无尘室的特点,设备配置有室内压力维持系统控制台及运行工况演示板,空调间排风模拟房,送风管,空气热湿处理段,蒸发器、冷凝器及水箱,冷却塔、冷却水泵、冷却塔风机组成的冷却水系统,由全封闭制冷压缩机、吸排气压力表、高低压保护开关、冷凝器、储液罐、电磁阀、液视镜、膨胀阀及毛细管、蒸发器等组成制冷系统。由电热锅炉、流量计、散热器（表冷器）、膨胀水箱、循环水泵等组成供热系统。由电加热器、表冷器、喷淋加湿器、通风机、通风管道、送风口、模拟风机盘管空调房间、回风口、回风调节阀、新风调节阀等组成空气调节系统、输入信号K型传感器、测温范围0～200℃、智能数显多路巡检仪表、精度：±0.5%FS±1.0个字、端子输出接口、电显仪表U=500VI=10A、微压力计K=0.1、K=0.2、蒸汽发生器、加湿器、电子无级调温控制模块Imax=20A、、操作控制台、冷却塔。
三.技术参数
1,输入电源：单相三线～220V±10% 50Hz
2,工作环境：环境温度范围为-5℃～+40℃
3,相对湿度＜85%(25℃)海拔＜4000m
4,装置容量：＜3.8kVA
5,外形尺寸：2300mm×2000mm×2100mm
6,制冷剂类型：R22
7,安全保护：具有漏电压、漏电流保护装置,安全符合国家标准
8,装置的基本组成充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
9,装置底盘采用加强钣金结构设计,框架采用铝型材结合铝塑板封面组成。
智能温度控制器1套：智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能；显示工作状态和便于观 察被空调房间内温度,操作方便。
10,工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
11,测量仪表1套：配备指针式真空压力表、温度显示仪表等。
四、主要配置
（1）继电器模块
继电器模块,安装有中间继电器（AC220V）,交流接触器（AC220V）,热继电器,漏电保护开关,熔断器,时间继电器等元件,利用继电器模块,可以独立实现对中央空调实验设备进行过程控制。。
（2）仪表模块
仪表模块,分别安装了数字温控仪表、温度仪表、电流表、电压表等,用于监控压缩机,风机,循环水泵等执行元件的工作电流和电压,监控出风口、回风口、冷凝器等制冷元件的温度。
a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示!h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
（3）按钮及信号模块
按钮及信号模块,安装有模式切换开关（自动、手动两种模式）、按钮、指示灯,用于操控中央空调的运行,如：压缩机启动停止,主风机启动停止等。按钮及信号模块,既可与继电器模块连接实现继电器回路控制,也可与PLC连接实现PLC回路控制。
五、中央空调主机系统
制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能,主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验,也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需,能实现一机多用。
（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜,可观察制冷剂物理状态和流动方向。管路中串接的电磁阀,作为制冷系统通断控制部件,高低压力表显示高压压力和低压压力。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成,用于吸收冷凝器中制冷剂散发的热量。
（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成,用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理,把风柜内的空气冷却（或加热）,通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时,盘管内根据需要流动的冷水（或热水）,风机把室内空气吸进机组,经过滤后再经入盘管冷却（或加热）送回室内,如此循环,以达到调节室内温度、
额定功率ＨＰ
六、系统配置清单
序号 |
项目（设备名称） |
数量 |
备注 |
1 |
中央空调主机（2P冷水机压缩机,水冷式冷凝器。压力控制器,油液分离器。压力膨胀阀） |
1 |
2P水冷式机组ZR94KCT-FD |
2 |
新风空调管道组 |
1 |
|
3 |
制冷和制热管道组 |
1 |
|
4 |
冷冻水回水泵 |
2 |
0.55KW水泵 |
5 |
中央空调热水处理器3000W?? 3.5A |
1 |
380V |
6 |
消声静压箱 |
1 |
|
7 |
冷热交换器 |
1 |
|
8 |
冷凝器 |
1 |
2P冷凝器 |
9 |
膨胀水箱 |
1 |
不锈钢400*300*300 |
10 |
冷却塔 |
1 |
4T水冷 |
11 |
冷却风机 |
1 |
220V |
12 |
冷却水回水泵、0.55K0W水泵 |
2只 |
|
13 |
空调模拟房 |
1 |
1000*1000*2000MM |
14 |
风机盘管机组 |
3个 |
2P水冷机 |
15 |
制冷、制热温度探测器 |
6 |
|
16 |
风道管路 |
1 |
1000*300*5000MM |
17 |
风管挂架 |
10 |
定做 |
18 |
铁质通风管路 |
5 |
1000*300*500MM |
19 |
微压力计 |
1 |
|
20 |
线控器 |
2 |
|
22 |
出风口 |
3 |
|
23 |
空气机机组 |
1 |
。 |
24 |
保温管32MM管50米、保温管25MM管50米 |
1 |
以工程实用为数 |
25 |
PPR水路管件32MM管50米、PPR水路管件25MM管50米 |
1 |
以工程实用为数 |
26 |
水压表 |
3 |
|
27 |
散流器 |
1 |
|
28 |
使用说明书 |
1 |
|
29 |
风机盘管 |
1 |
|
30 |
风压控制系统 |
1 |
