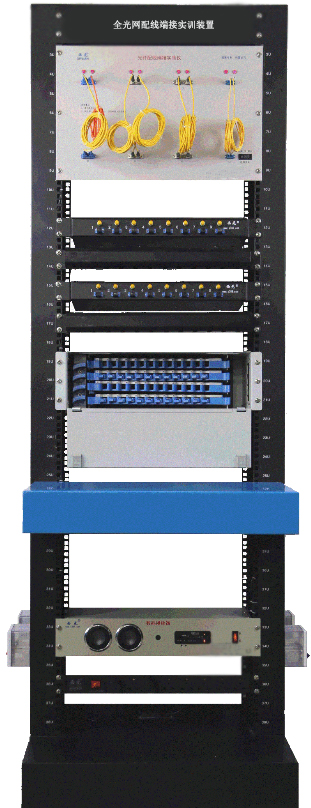

全光网配线端接实训装置
一、产品结构：
★1、光纤配线端接实验仪1台：19寸、7U,长480mm、宽310mm、深72mm。仪器正面安装一排光纤指示灯,开关和两排光纤适配器,每排光纤适配器包括SC光纤适配器、ST光纤适配器、FC光纤适配器、LC光纤适配器四种。八个光纤指示灯对应四种光纤适配器的八口。
2、其它配套：19寸开放式机架+琴键台1套,19寸8口SC+8口ST组合式光纤配线架2台,48口SC光纤配线箱(ODF)1台,网络理线环2个,光纤信息插座4个,数码播放器1台,PDU电源插座1个。
二、产品特点：
1、产品以低成本实现8路多种光纤跳线和链路同时测试功能。
★2、产品必须配置有SC、ST、FC、LC四种光纤耦合器,具有10种不同光纤跳线和链路的配线、端接、通断测试等功能。
3、产品配置的指示灯具有持续和间断闪烁两种显示功能,直观测试各种光纤跳线和复杂光纤链路的通断。
4、产品配置了48口光纤配线箱(ODF)、8口SC+8口ST组合式光纤配线架、各种光纤信息插座,能够同时搭建多路多种复杂光纤链路,进行光纤通信工程安装施工技术实训与测试。包括光纤熔接和冷接。
5、产品精选了常用工程器材,包括SC口+ST口组合式光纤配线架,48口SC光纤配线箱,SC、ST、FC、LC等多种光纤耦合器,多种透明光纤信息插座等专业器件,突出理论教学与工程相结合。
6、产品配置带遥控器的数码播放器和U盘,插入U盘自动播放语音解说词,方便教学与实训。
7、产品按照网络与通信机房真实工程应用案例,采用落地安装,立式操作。
三、产品功能：
★1、10种不同连接器光纤跳线的通断测试实训。
2、SC-SC口光纤链路搭建端接与测试实训。
3、ST-ST口光纤链路搭建端接与测试实训。
4、FC-FC口光纤链路搭建端接与测试实训。
5、LC-LC口光纤链路搭建端接与测试实训。
6、不同接口复杂光纤链路端接与测试综合实训。
7、光纤熔接技能的实训操作。
8、光纤冷接技能的实训操作。
9、光纤信息插座的安装实训。
10、光缆布线、开缆、理线、盘纤等工程技能实训。
