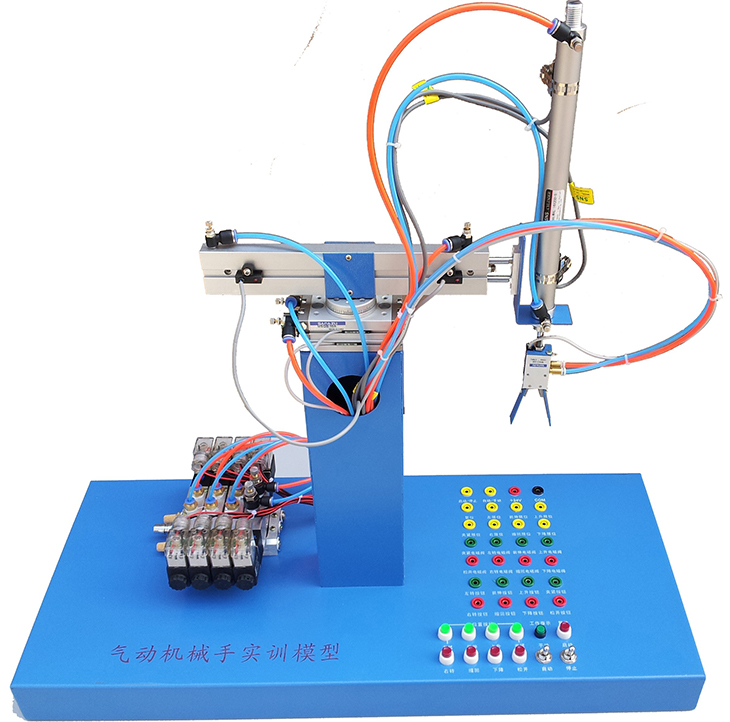

SB-QDMX气动机械手实训模型（实物）
气动机械手实物模型：含回转气缸、双轴气缸、单轴气缸、气爪、电磁阀、调速阀、磁性开关、机械部件等,整个实训过程既可以通过上位机软件进行控制和实时监控又可进行手动控制。能开展对气动机械手的维护、设备操作及控制等技能训练,适合各院校《可编程控制器技术》、《PLC及其应用》等课程的实训教学
气动机械手实训模型是一套完整的气动机械手搬运装置,由安装底板、气动手指、单杆提升气缸、双导杆伸缩气缸、旋转摆动气缸、多种类型磁性传感器、多种类型电磁阀、空气过滤器、气源控制滑阀及接线端子排等组成。
气动机械手实训模型主要完成物料的搬运功能,气动机械手通过前臂下降,气动手指夹紧物体,手臂缩回,手臂右摆,手臂前伸,前臂下降,手爪松开将物体放到指定位置等动作后,机械手返回原位。将电磁阀及磁性开关等元件的引出线连接到相应的端子接线排上,方便使用。
气动机械手实训模型能满足职业院校可编程控制器、机电一体化、气动技术等相关课程的实训教学。
规格：1100X650X1300mm
控制电源：DC 24V
主控系统：FX1N-24MT内置数字量I/O（14路数字量输入/10路输出）,设有控制按钮,设有急停开关。
采用型材操作平台、旋转气缸及电气控制等部分组成。
