汽车起动系统示教板
一、产品简介
设备采用全新EQ1118G汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。
适用于学校对汽车起动系统理论和维修实训的教学需要。

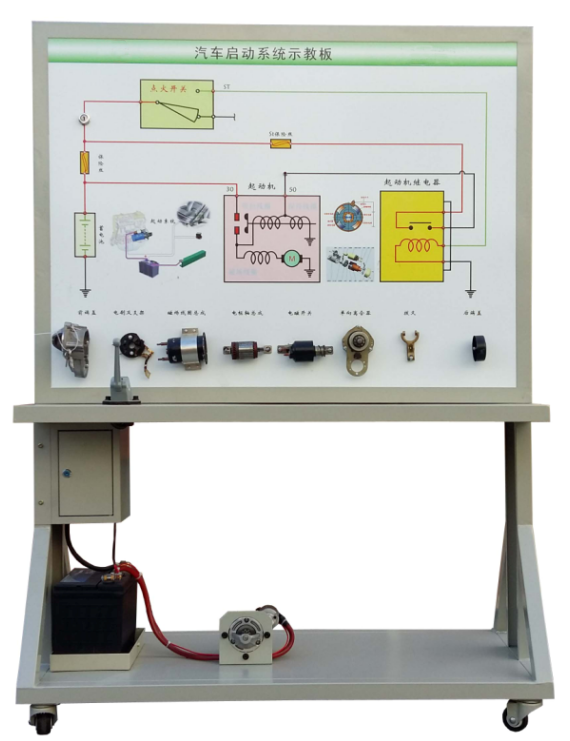

参考图片
二、功能特点
1.真实可运行的起动系统，充分展示汽车起动系统的组成结构。
2.操纵起动开关，起动马达工作，真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 24V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图 （面板：1200*900*4mm) |
套 |
1 |
|
2 |
点火开关 |
全新 |
个 |
1 |
|
3 |
起动机总成 |
全新 |
台 |
1 |
|
4 |
起动机总成分解部件 |
|
套 |
1 |
|
5 |
起动继电器 |
|
个 |
1 |
|
6 |
电压表 |
0～30V |
个 |
1 |
|
7 |
电流表 |
0～500A |
个 |
1 |
|
8 |
蓄电池 |
46B24SR，12V 45Ah，550CCA |
台 |
1 |
|
9 |
电源总开关 |
50A |
个 |
1 |
|
10 |
移动台架(带自锁脚轮装置) |
1240×650×1700mm(长×宽×高) |
台 |
1 |
|
11 |
故障模拟与排除装置 |
|
套 |
1 |
