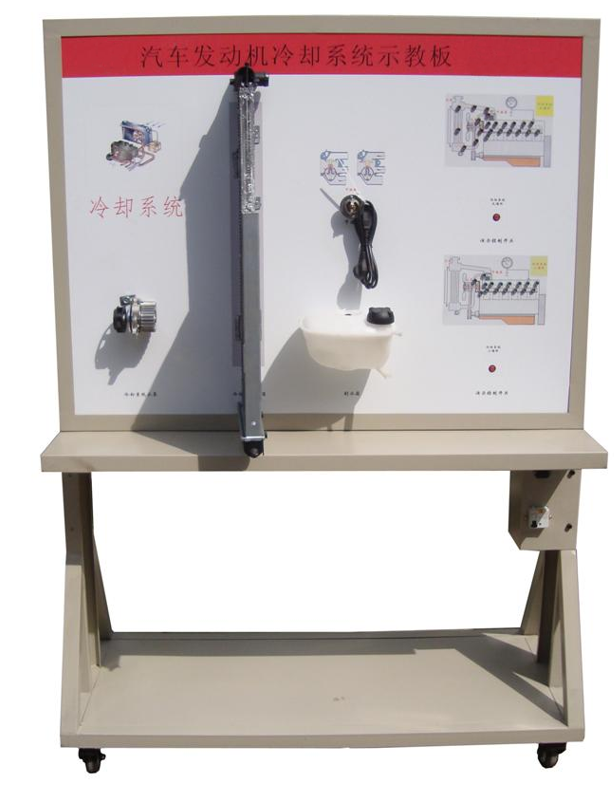

汽车冷却系示教板
一、产品简介
该设备采用全新EQ1118G发动机部件进行解剖处理,全面展示发动机冷却系统的内外结构(各部件齐全,剖面位置合理)。并辅以彩色发动机冷却系统结构原理图,可有效增强教学效果。
适用于中高等职业学校和培训机构对发动机冷却系统的结构,工作原理等动态教学演示需求。
二、功能特点
1.对冷却各关键部位(如：水泵、节温器等)进行解剖处理,各剖面喷涂不同颜色,全面展示发动机冷却系统的内外结构。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照发动机冷却系统结构原理图和实物,认识和分析发动机冷却系统的工作原理。
3.示教板面板上安装有不同颜色的LED灯,通过LED灯顺序闪烁方式,可动态演示冷却液在大循环、小循环和混合循环中的流向。
示教板面板上安装有检测端子,可直接在面板上检测冷却风扇系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色结构原理图（面板：1200*900*4mm) |
套 |
1 |
2 |
点火开关 |
个 |
1 |
|
3 |
水泵总成 |
台 |
1 |
|
4 |
节温器 |
只 |
||
5 |
冷却电子风扇 |
个 |
1 |
|
6 |
LED灯动态冷却演示系统 |
套 |
1 |
|
7 |
移台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
