汽车空调维修实训台,汽车空调维修

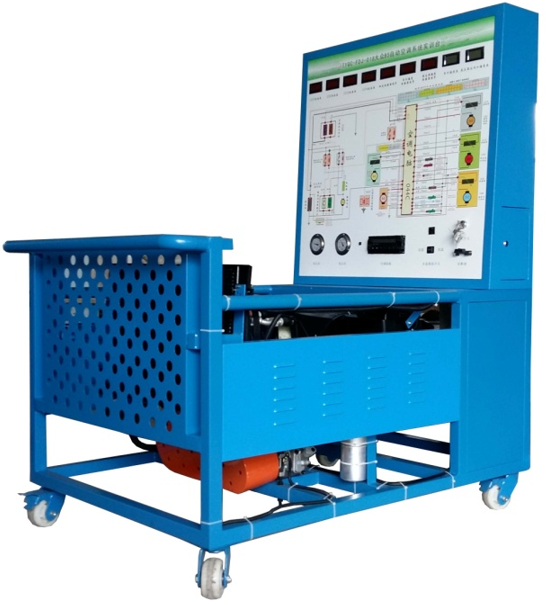

汽车空调维修实训台

一、产品简介

汽车空调维修实训台,该设备采用 全新 帕萨特B5汽车自动空调系统为基础,充分展示汽车自动空调系统组成结构和工作过程。

适用于各类学校对汽车自动空调系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车自动空调系统,充分展示汽车自动空调系统的组成结构和工作过程。

2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示汽车自动空调系统的工作过程以及工作原理。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析汽车自动空调系统的工作原理。

4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。

6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。

7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

9.带加热装置,自动调节温度。

10.★配套实验室智慧用电安全控制系统

功能要求:

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APPPC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。

1、智能终端:智能电源管理系统以32ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供ZigbeeCAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止!

2、手机APP:用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等;用电数据界面能智能查找近2年用电数据,设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制:可在微信小程序中远程控制智能开关的通断。

三、技术规格

外形尺寸:1500×1000×1700mm(××)

动力电源:三相四线(或三相五线)380V±10% 50Hz

外接电源:交流220V±10% 50Hz

工作电压:直流12V

制 冷 剂:R134a

工作温度:-40℃+50℃

高压压力表:03.5MPa

低压压力表:01.5MPa

三相异步电动机:

号:YT 100L1-4

压:AC 380V

率:2.2KW

速:1420r/min

颜色:7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:120*80mm

四、基本配置(每台)

序号

规格型号

单位

数量

1

检测控制面板(带面板柜)

装有各种检测端子以及彩色电路图和原理图(950*900*4mm)

1

2

点火开关

1

3

信号模拟装置

1

4

高压压力表

R134a,03.5MPa

1

5

低压压力表

R134a,01.5MPa

1

6

数字式进风口温度表

1

7

数字式出风口温度表

1

8

空调控制器总成

原车

1

9

空调蒸发箱总成

原车

1

10

压缩机总成

原车

1

11

膨胀阀总成

原车

1

12

干燥器总成

原车

1

13

鼓风机总成

原车

1

14

冷凝器

原车

1

15

三相异步电动机

YT 100L1-4/2.2KW

1

16

冷却电子风扇

原车

1

17

移动台架(带自锁脚轮装置)

1500×1000×1700mm(长×宽×高)

1

18

故障模拟与排除装置

1

19

设备教师手册

1

20

设备合格证、保修卡

1
