汽车电磁学原理智能教学平台

SBDCYL-1汽车电磁学原理智能教学平台

一、产品概述

" 汽车电磁学原理智能教学平台"是一种综合电学，磁学，及电机原理实验为一体的教学实验平台，适用于电气专业、机电专业、新能源汽车专业中关于电磁学及电机学方面的实验与实训。电磁学是一项比较抽象、难于理解的学科，基于电磁学的电机学更是如此，在设计产品的同时，公司注重以理论为依据，以演示为目的。电机系列模型外形，采用实物同等形状，多种有机彩色配套，内部结构均按有关电机原理制作，极力追求模型的层次性、透视性，正确反映教学原理，力求达到更好的教学目的和效果。通过本实验平台，可使实验原理具体化，增强感性认识，可清楚了解电机的结构与功能，提高学生对电机系统的初步认识，使学生了解电机系统原理起到更直观更深入的教学目的。

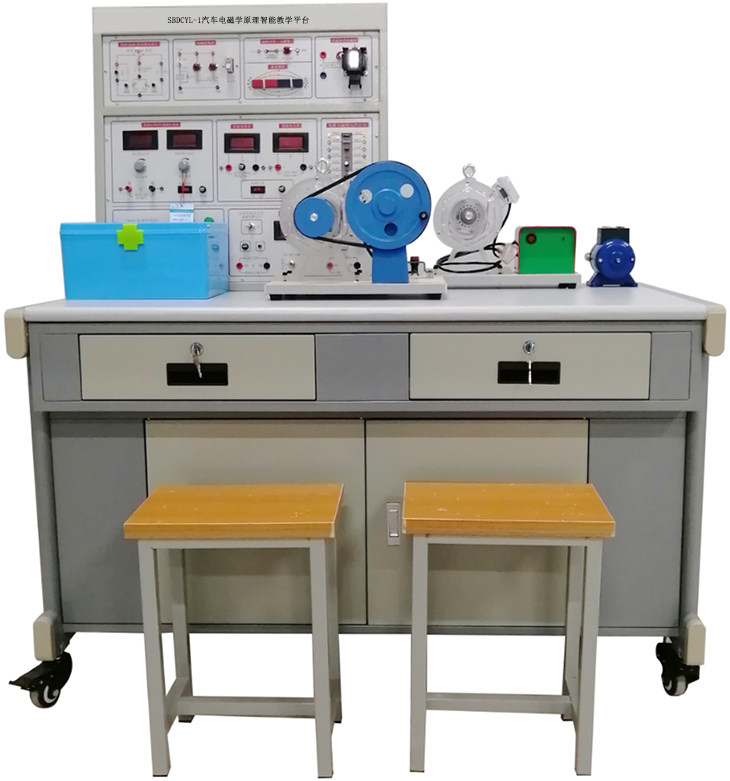

（设备外形参考图片，具体以实物配置为准）

二、技术性能

1、输入电源：三相四线（L/N /PE）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜1.0KVA

4、重量：小于 120Kg

5、外形尺寸：1200×700×1400mm3

三、技术参数

1、DQ01电源控制屏

（1）提供单相220V电源，装有单相漏电保护开关，电源输出处设有短路保护，输出指示灯等，提供220V单相三极插座1只。

（2）提供DC220V直流励磁电源一组，DC0-220V可调直枢电源 1组，并设有直流数显电压表及切换开关。

（3）提供DC0-300V直流电压表1只，DC0-2A直流电流表1只。

2、DQ02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有两个大抽屉，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、电磁学原理实验器材

提供收纳盒1只，内置有摩擦起电棒、毛皮、条形磁铁、U型磁铁、磁力小车、磁针、电磁铁、铁粉盒、指南针、安培力模型、电铃，开关，导线，电源，电流表，电压表，开放式电动机，开放式手摇发电机模型等。

4、透明电机

（1）透明硅整流发电机模型

规格. 350×320×220（mm）在电机模型外壳为全透明有机玻璃制成.基本结构：电机外壳，绕组定子，转子，转轴，轴承，支架、指示灯组成·输入电压220V，产生磁场，手摇动指示灯就能发光。

（2）三相电流和旋转磁场演示仪

350×200×250（mm）本电机模型外壳为透明有机玻璃制作.电机的外壳绕组定子，转子，转轴，轴承等组成. 功率约40w.输入电压380V。

5、提供正版3D仿真实验教学软件

3D模拟实训分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练。
