平面二维运动控制 ,二维运动实训装置

SB-JXYD平面二维运动控制实训装置

一、系统要求

平面二维运动控制实训装置要求适用《电机传动与控制》、《数控技术》、《运动控制》、《电机控制》、《计算机控制》、《可编程控制器技术》、《机电一体化系统》、《机电控制工程》、《自控原理》等多个课程。要求采用最新的运动控制技术开发的一代运动控制产品,装置要求包括:交流伺服电机和其驱动器、开放式电控台、X-Y运动平台和编程软件。

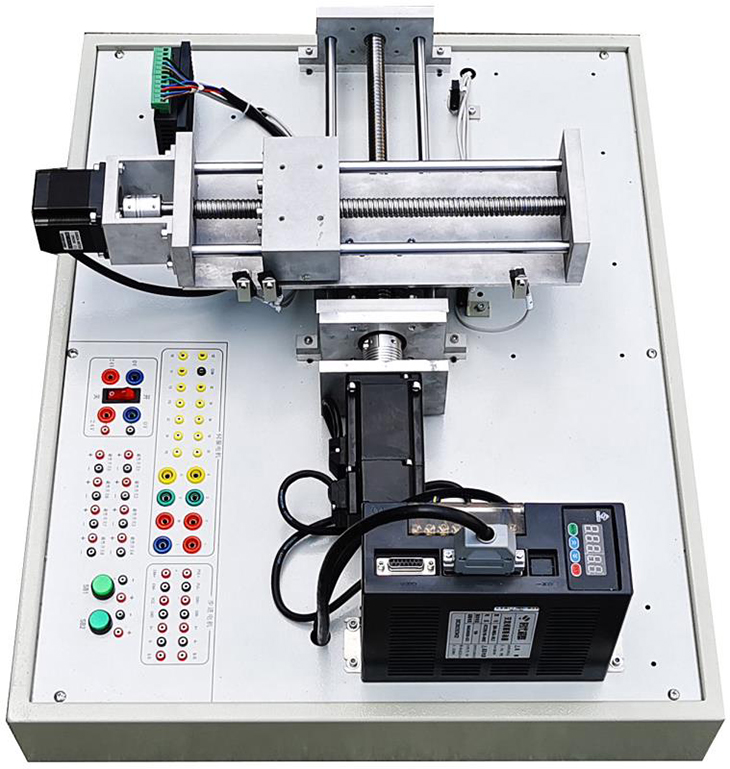

参考图

二、平面二维运动控制实训装置要求完成实训项目

1)伺服系统的组成和基本操作

2)伺服驱动器的试运行

3)伺服驱动器的位置控制模式

4)可编程控制器指令编程

5)单轴定位运动控制

6)二维双轴定位运动控制

三、技术要求

1、工作电源:单相220+15% /50HZ(具有过流保护)

2、工作环境:环境温度为-10℃- +40℃相对湿度<5% (25℃)海拔<4000m

3、整机容量:<1KVA

4、装置重量:≤150kg

四、平面二维运动控制实训装置的基本要求

1、铝型材安装底板和支架;

结构要求采用碳钢材料制作;尺寸:长**500*450*30mm

2、滚珠丝杠与直线滑轨组成的X-Y轴运动平台;

滚珠丝杠装置要求采用工业级产品,机械精度高,直径16MM;直线滑轨要求采用工业级产品,配置高性能滑块2个;有效行程为200㎜;平台尺寸要求:长**高(形成+360*300*70㎜;

4、智能控制面板与系统

实验台要求配置标准的控制实验系统示教面板,面板共3个部分,包括X轴电气单元、Y轴电气单元、运动控制单元、传感器单元等,配套连接电缆;伺服电机及驱动要求采用知名品牌,尺寸要求:长**700*300*600mm

5、控制器

采用知名品牌主机,包含编程软件、工程组态;

6、每套配置实验桌放置平面二维实训装置,实验桌不小于尺寸:120×75×80cm

7、平面二维运动控制实训装置主要配置清单

序号

名称

型号

数量

单位

1

步进驱动器

1

2

步进电机

1

3

运动导轨

2

4

铁质喷塑机座

1

5

接线端子排

1

6

磁性开关

2

7

伺服电机

1

8

伺服驱动器

1
