SBPLC-04APLC综合实训系统

1、产品概述

PLC综合实训装置是PLC可编程控制器综合实验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象,它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

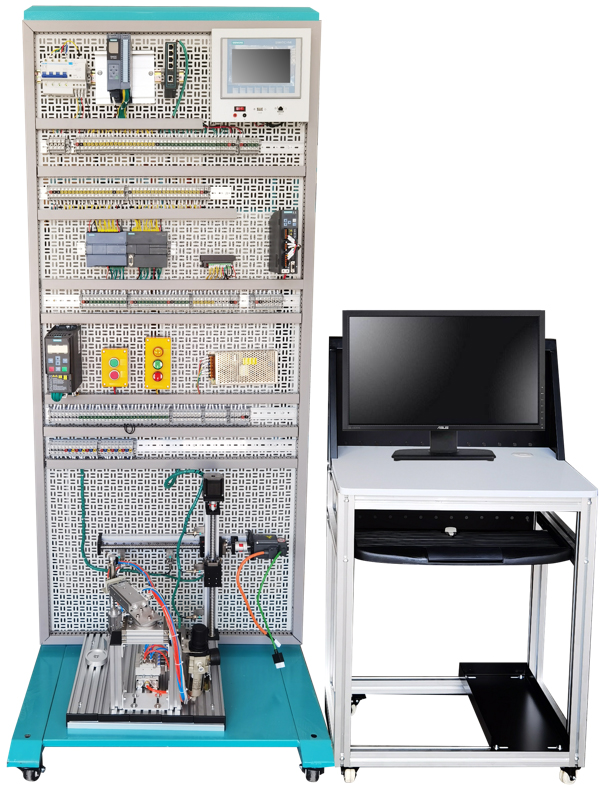

参考图（以实物图为准）

2、PLC综合实训装置主要设备构成

（1）西门子S7-1200可编程控制器(1214C）

1）CPU∶数字量输入

14路;数字量输出10路;模拟量输入2路;高速计数6路;脉冲输出4路;脉冲捕捉输入14路;通信端口1个,支持PROFINET通信;供电

2）电压20.4-28.8VDC

（4）数据可视化单元（KTP700）

西门子触摸屏KTP700∶7寸;分辨率800*480;前面板尺寸214*158mm;串口、MPI、PROFINET、USB;2556色;LED;背光;

（5）伺服控制系统（西门子V90）

1)交流伺服电机：高动态性能；低惯量；带滑键；无抱闸；主题尺寸60*63*123mm；轴径14mm；轴高30SH；额定功率0.2kW;马力0.54HP；额定扭矩

1.27Nm；额定速度3000rpm;最大扭矩3.82Nm；最大速度3000rpm；额定电流2.6A；最大电流7.8A；扭矩常数0.49Nm/A；惯量0.351；IP65；推荐负载惯量于电机惯量比最大30倍,增量编码器TTL2500ppr；安装IBM5。

2）交流伺服驱动器∶最大电机功率0.2KW;额定输出电流2.6A;最大输出电流7.8A;电源电压1/3 AC 200-240（- 15%/+10%）;电源频率50Hz/60Hd（- 10%/+10%）;电源容量1.2KVA（1AC）,1.1KVA（3AC）;自冷却;外形FSB;数字量,4个输入（NPN/PNP）,2个输出（NPN/PNP）;通讯,3）电源电缆∶ 1m

4）编码器电缆∶1m;用于增量编码器TTL2500ppr

（6）多轴运动控制系统

1）一体式变频器（G120C）∶额定功率0.37KW;电压/频率AC220V;输入/输出信号4DI/2DO;通讯;RS485,最大100Mbits（全双工）;输出电流1.7A;6路数字量输入;2路数字量输出;1路模拟量输入;1路模拟量输出;集成控制面板∶

2）2轴直线运动控制系统∶（结构要求采用碳钢材料制作；尺寸：长*宽*高500*450*100mm；

2、滚珠丝杠与直线滑轨组成的X-Y轴运动平台；

滚珠丝杠装置要求采用工业级产品,机械精度高,直径16MM；直线滑轨要求采用工业级产品,配置高性能滑块2个；有效行程为200㎜；平台尺寸要求：长*宽*高（形成+360）*300*150㎜；

3）电气控制系统∶开放式工业机架结构,含成套器件;面板采用网孔板形式,4只万向轮（2只带刹车）。可将PLC、电源、变频器、触摸屏等安放在该平台上,配有空气开关、接线端子、电缆线、辅料,接地可靠,设有漏电等保护装置,安全性符合相关的国标标准,保护学生在实训过程中的安全性。采用工业规范制作,所有接线有标号,便于实训和日常维护。

序号	名称	型号	数量	备注
1	网孔架	H2000W800D800	1
2	PLC主机	1214C	1
3	触摸屏	KTP700	1
4	伺服驱动器	V90	1
5	伺服电机	V90	1
6	变频器	G120C	1
7	2轴直线运动控制系统		1
8	电脑桌		1
