SBPLC-01BPLC实训装置
一、概述
PLC实训装置包括基础训练模块 水塔水位 交通灯 电动机正反转这些 PLC 西门子1200系列 对应变频器西门子 操作面板 普通通讯 网络接口,PLC日本三菱FX3U变频器 小功率 触摸屏模块昆仑通态 端口 功能。综合控制对象类似恒压供水 温度、压力、流量、液位模拟量的输入输出。
PLC实训装置是PLC可编程控制器综合实验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象,它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

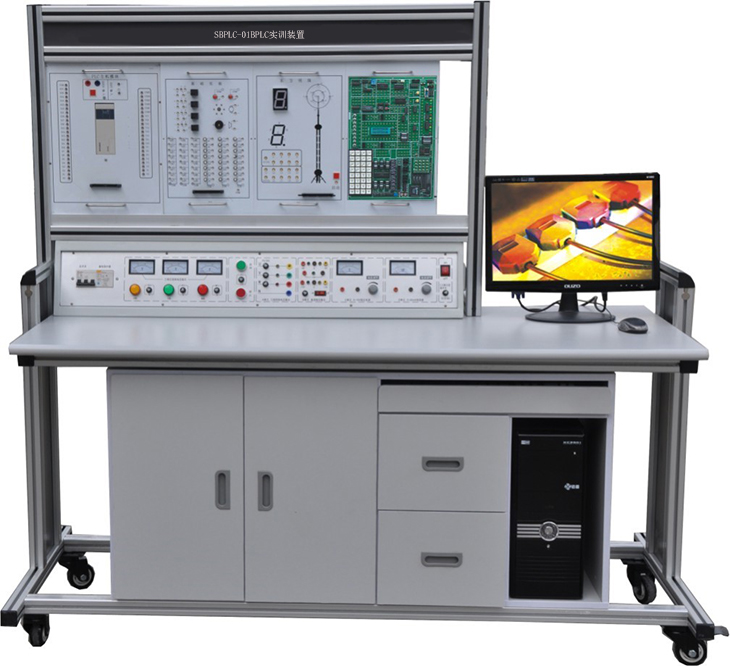

参考图
二、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台控制箱技术指标
1、电源
1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出交流220V工作电压有高精度电流表与电压表指示
A组:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
B组:直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
C组:低压直流稳压电源,电压+12V/-12V输出,电流2A。
D组: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
E组:恒流源,提供0-20mA恒流源
F组:单相市电输出,供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机：输入：14点输出10点
◆型号：西门子S7-1200PLC
◆输出电压：直流24V,电压表指示
◆利用应用软件编程
◆电源输入：交流220V,50Hz
1）功能包括
◆ 交流电源输入区
◆PLC主机 、编程电缆
◆LED发光管、指示灯
◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）
◆LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A,24V2A
◆PLC输入 、输出端口
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
3）PLC主机一般采用德国原装的西门子系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
五、实验桌：铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
六、PLC可编程控制器实验演示挂箱
PLC实训装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成,箱体结构合理,工艺先进,美观大方。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,每套演示装置主要由六块实验挂箱组成十七个实验内容,它们的型号分别为：
功能单元一：
SB001交通信号灯PLC自动控制
SB002机械手控制
SB003多种液体混合控制
SB004自动送料装车
功能单元二：
SB005天塔之光
SB006艺术彩灯
SB007 LED数码管显示
SB008步进电机的PLC控制
功能单元三：
SB009自动售货机模拟控制
SB010自控轧钢机模拟控制
SB011水塔水位控制
SB012自动成型模拟控制
功能单元四：
SB013洗衣机控制
SB014电镀生产线控制
SB015邮件分拣机控制
功能单元五：
SB016电机的PLC控制
SB017基础实验
功能单元六：
SB017四层电梯控制
七、实验项目
（一）、PLC可编程控制器实验系统：
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验
10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验
14．步进电机的PLC控制
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
八、SBPLC-01B PLC综合实验装置配置清单
名称 |
型号 |
数量 |
单位 |
备注 |
实验屏 |
1 |
台 |
铝合金 |
|
电源控制箱 |
1 |
台 |
钢质喷塑 |
|
实验桌 |
1 |
张 |
铝木结构 |
|
PLC主机 |
CPU1214C+SM1223 |
1 |
套 |
|
PLC主机 |
FX3U-48MR |
1 |
台 |
|
变频器 |
G120 0.37KW |
1 |
台 |
|
学生凳 |
2 |
张 |
塑钢结构 |
|
通讯电缆 |
网线 |
1 |
根 |
|
实验挂箱模块（面板为整块敷铜板经特殊工艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方） |
功能单元一 |
1 |
块 |
硕博 |
功能单元二 |
1 |
块 |
＂ |
|
功能单元三 |
1 |
块 |
＂ |
|
功能单元四 |
1 |
块 |
＂ |
|
功能单元五 |
1 |
块 |
＂ |
|
功能单元六 |
1 |
块 |
＂ |
|
软件 |
演示板原程序及西门子编程软件 |
1 |
套 |
|
PLC组态软件教育版 |
1 |
套 |
||
说明书 |
上册/下册 |
1 |
本 |
＂ |
专用导线 |
红色 |
10 |
根 |
＂ |
黑色 |
1 |
根 |
＂ |
|
黄色（短线） |
10 |
根 |
＂ |
|
蓝色（短线） |
10 |
根 |
智能温室控制实训装置(模拟量实物)

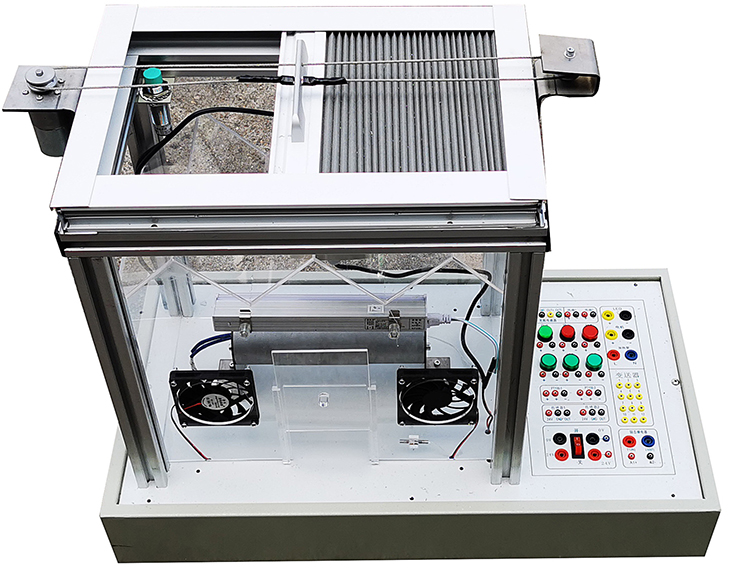

智能温室控制实训装置主要由温度设定、风机变速和上位机软件控制等几部分组成。温度的控制过程是将温度检测传感器采集的内、外部环境温度与设定温度值进行比较,PLC模拟量模块根据温差值输出模拟量来控制加热器电压从而控制加热的快慢,根据温差值给出风机相应信号来切换风机的运行。光照控制是根据温差值及内外光照信号来控制遮阳网的动作。整个实训过程既可以通过上位机软件进行控制和实时监控又可进行手动控制。能开展对智能温室的维护、设备操作及控制等技能训练,适合农业自动化等课程的实训教学。
参考图（以实物图为准）
西门子PLC仿真实训软件参数
一级模块 |
二级模块 |
三级模块 |
基本指令 |
1.电动机启停控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
2.电动机正反转控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
3.电动机循环正反转 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
4.可逆运行反接制动 |
控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
5.三速电机控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
6.星角降压启动控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
7.数码管点亮控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
8.交通灯控制 |
控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
9.恒压供水系统控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接 |
|
应用指令 |
1.循环彩灯控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
2.停车场车位控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
3.小推车控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
4.简易三层电梯控制 |
实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
顺序控制指令 |
1.大小球传送装置控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
2.简易机械手控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
3.音乐喷泉控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
4.运料小车控制 |
控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
|
5.电镀生产线控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
6.皮带运输线控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
7.工业洗衣机控制 |
实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行 |
|
8.双面铣床控制 |
实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行 |
西门子PLC仿真实训软件包括基本指令、应用指令、顺序控制指令
一、基本指令：电动机启停控制、电动机正反转控制、电动机循环正反转、可逆运行反接制动、三速电机控制、星角降压启动控制、数码管点亮控制、交通灯控制、恒压供水系统控制九项。
1、电动机启停控制包括：实训要求、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等七项
（1）实训要求：文字、图片的形式展示。将主要掌握的知识点予以概括,了解本模块主要的学习内容包括两地控制电路的编程方法,学会实际控制设计PLC的外围电路,学会分局实际控制要求设计简单的梯形图等。
（2）实训器件：列出电动机启停控制单元所用到的全部器件,包括三相异步电动机、PLC、交流接触器、三相断路器、熔断器、热继电器、启动按钮、停止按钮。
（3）器件布局：将器件库中的仿真器件放到仿真配电柜中的相应位置,用于训练学生对器件及电路的了解。电路上要有相应的符号,器件拖拽错误器件会拖拽不上去并会有相应的声音显示。
（4）I/O分配：软件中有I/O分配地址和电路图,将鼠标点到分配地址资源后会有相应的事物图片展示,用来让学生更好的了解器件模型与电路图。
（5）T型图：给出缺失符号的T型图和相应的符号,学生根据所学知识用鼠标将符号拖拽到T型图上,如果正确则符号保留在T型图上,错误则消失。
（6）电路连接：
原理图中闪烁的线条即为当前应连接的电路,用鼠标点击连接此线的两触点中的一个触点,然后拖动鼠标,找到另一个触点并点击,若正确将出现连接线,不正确此线消失,只有当该连线连接正确后,才能进行下一条线的接线操作。如果接线中出现困难可点击"答案"按钮,点击后将出现已完成的接线图,可参考该图完成你所进行的操作,再次点击"答案"按钮,答案将消失。
可以自由接线,参照电路图可以进行自由接线,如果不会可以点击提示,鼠标点击任何一个接线热点另外的一端热点会闪烁显示。
（7）通电运行：以仿真实训方式实现。通电后,可按照操作步骤按下相应开关,即可直观地观察到电路的运行情况,同时配合模拟真实场景的声效,达到仿真的效果。
以上模块内容所展现形式必须与本项目说明一样,星号部分必须满足所给出的模块内容一致或优于此要求,现场必须演示星号部分内容。
4.无纸化考核平台（基于云平台无纸化理论试题库考试系统）
1.用户登录
输入用户名、密码、验证码,点击登录按纽,登录到系统。
2.用户注册
用户登录画面,点击注册按纽,打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别,点击注册按纽,注册成为学员。
3.用户管理
老师用户登录系统后,点击菜单用户管理,打开用户管理画面。用户管理画面,显示所有用户列表信息,包括学员与老师。
3.1用户查询
用户管理画面,选择考试级别、输入用户名、准考证号、姓名,点击检索按纽,根据条件显示用户信息列表。
3.2添加用户
用户管理画面,点击添加按纽,打开用户添加画面。选择用户类别,输入用户名、姓名、密码、确认密码,点击确定按纽,保存用户信息。
3.3修改用户
用户管理画面,选择某一条用户信息,点击编辑按纽,打开用户信息编辑画面。选择用户类别,输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别,点击确定按纽,保存用户信息。
3.4用户删除
用户管理画面,选择数据前选择框,点击删除按纽,删除所选用户信息。
4.级别管理
4.1级别查询
老师用户登录系统,点击级别管理,打开级别管理画面,输入级别名称,点击检索按纽,根据条件显示级别信息。
4.2添加级别
级别管理画面,点击添加按纽,打开添加级别画面。输入级别名称,点击确定,保存级别信息。
4.3修改级别
级别管理画面,选择数据前某一个选项框,点击编辑按纽,打开级别修改画面。输入级别名称,点击确定,保存级别信息。
4.4删除级别
级别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
5.题库类别管理
5.1题库类别查询
老师用户登录系统后,点击题库类别,打开题库类别管理画面。输入题库类别名称,点击检索按纽,根据输入条件显示题库类别信息列表。
5.2添加题库类别
题库类别管理画面,点击添加按纽,打开题库类别添加画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.3修改题库类别信息
题库类别管理画面,选中某一行选择框,点击编辑按纽,打开题库类别修改画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.4删除题库类别信息
题库类别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
6 .题库管理
6.1题库查询
教师用户,登录系统后,点击题库管理,打开题库管理画面。选择题库级别、题库类别、试题类型,输入题目名称,点击检索按纽,根据条件显示题库列表信息。
6.2添加单项选择题
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为单项选择题。
输入题目名称,答案A、B、C、C,选择正确的答案选项,点击确定,保存单项选择题信息。
6.3添加多项选择题
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为多项选择题。
输入题目名称,答案A、B、C、D、E、F、G,选择正确的答案选项,点击确定,保存多项选择题信息。
6.4添加判断题信息
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为判断题。
输入题目名称,选择正确的答案选项,点击确定,保存判断题信息。
6.5导入Excel题目信息
题目添加画面,点击下载模板按纽,下载题目批量录入Excel模板。
在模板中,输入题目名称,选择题库级别、题库类别、试题类型,正确答案,答案内容等信息并保存。
在画面中选择保存后的文件,点击导入按纽,进行题目批量导入。
6.6题目信息修改
题库管理画面,选中某一行选择框,点击编辑按纽,打开题库修改画面。
选择题库级别、题库类别、题目类型,输入题目名称、答案、选择正确的答案选项,点击保存修改题目信息。
6.7删除题目信息
题库管理画面,选中某一行选择框,点击删除按纽,弹出提示,点击确定按纽删除题目信息。
7.试卷管理
7.1试卷查询
教师用户,登录系统后,点击题库管理,打开试卷管理画面。选择试卷级别、考核类型,输入试卷名称,点击检索按纽,根据条件显示试卷信息。
7.2添加试卷
试卷管理画面,点击添加按纽,打开添加试卷画面。
7.3自动抽题
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击自动抽题按纽,打开自动抽题画面。
点击顶部添加抽题专业按纽,在抽题列表中会增加一行,选择所属专业,抽题类型,输入时数,系统会显示当前专业当前抽题类型在现有题库中的题数。
输入单选题目分数,多选题目分数,判断题目分数,点击确定抽题按纽,系统会随机在题库中抽取相应的题目信息。
在添加专业,选择专业,抽题类型,题数后,顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成,点击保存试卷按纽,保存当前自动抽取题目的试卷信息。
7.4手动组卷
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击进入手工组卷,打开手工组卷画面。
手动组卷画面,与题目管理画面录入数据方式相同,需要输入题目分数。
添加题目信息后,点击保存继续添加,题目将添加到下方的题目列表中。
点击列表中删除按纽,删除所选题目信息。
题目信息输入完成,点击保存试卷按纽,保存手工组卷信息。
7.5编辑试卷
试卷列表,点击某一选项框,点击编辑按纽,打开试卷信息编辑画面。
如果该试卷未参加考试,才能编辑,否则无法编辑试卷信息。
修改试卷信息,自动抽题或手工抽题,点击保存试卷按纽,保存试卷信息。
7.6删除试卷
试卷列表,点击某一选项框,点击删除按纽,删除试卷信息。
7.7启用试卷
试卷管理画面,点击某一选项框,点击启用,启用选择的试卷为当前使用试卷,并提供给学生考试。
7.8打印试卷
试卷列表画面,点击某一选项框,点击打印按纽,打开试卷打印画面。
按键盘Ctrl + P键,打凶当前试卷信息。
8.模拟成绩
8.1模拟成绩查询
教师用户,登录系统点击模拟成绩菜单,打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示模拟成绩信息。
8.2模拟成绩详细
模拟成绩列表画面,点击第一次模、第二次模拟、第三次模拟,打开模拟成绩详细画面。
模拟成绩根据专业显示,总分、总题数、正确题数,评价信息。
8.3导出成绩
点击导出按纽,将成绩导出为Excel文件格式。
9.实战成绩
9.1实战成绩查询
教师用户,登录系统点击实战成绩菜单,打开实战成绩列表画面。
输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示实战成绩信息。
9.2导出实战成绩
点击导出按纽,将实战成绩导出为Excel文件。
10.在线考试
10.1在线考试
学生用户,登录系统,点击在线考试按纽,打开在线考试信息画面。
在线考试分为模拟与实战考试,模拟考试分为三次考试,首次回答该试卷所有题目信息,第二次,第三次分别为回答上一次错误题目信息,实战考试只考试一次。
点击开始模拟按纽,打开考试画面。
依次回答试卷题目选项,下方为倒计时窗口,如果回答时间超过倒计时时间,将自动提交试卷。
提交试卷时,如有未完成题目,系统会自动提示,并将题目内容标记为红色。点击确定可提交试卷。
题目回答完成,提交试卷,显示考试成绩信息。
11.历史成绩
11.1历史模拟成绩查看
学生用户登录后,点击模拟成绩,可查看历史模拟成绩详细信息。
11.2历史实战成绩查看
学生用户登录后,点击实战成绩,可查看历史实战成绩详细信息。
