触摸屏、可编程控制器、变频器的综合

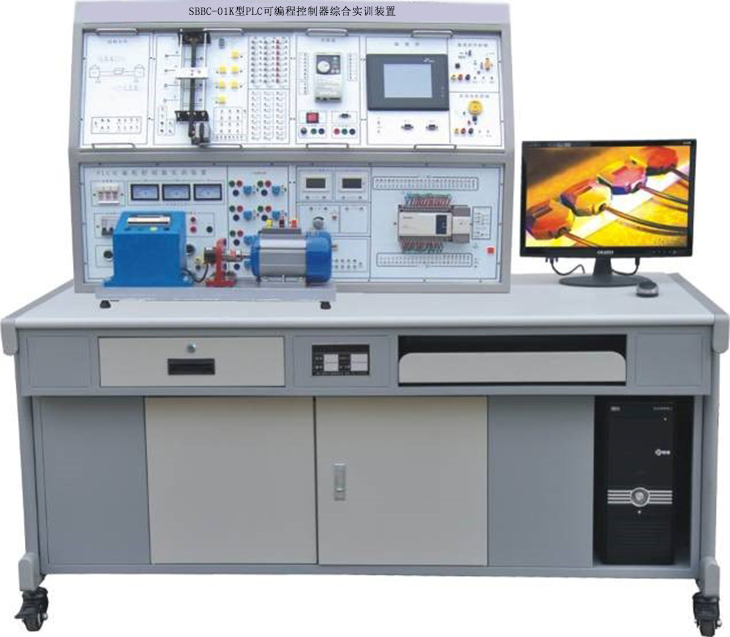

SBBC-01KPLC可编程控制器综合实训装置

一、概述

PLC可编程控制器综合实训装置集可编程逻辑控制器、三菱PLC编程软件、西门子PLC编程软件、仿真软件、实训模块、实训实物、电气实训模块、电气元器件模块等于一体。在本装置上,可直观地进行PLC的基本指令训练,多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的西门子S7-1500系列(CPU1513-1PN),三菱FX3U-48MR可编程控制器本机集成24路数字量输入24路数字量输出,配置模拟量输入输出模块FX3U-3A-ADP2路模拟量输入1路模拟量输出)及通讯模块FX3U-485BD配套USB-FXSC09通信编程电缆、西门子TP900 Baisic触摸屏,三相鼠笼异步电机,并提供实训所需的+24V/1A+5V/1A直流电源。

PLC可编程控制器综合实训装置适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、技术性能

1、输入电源:三相四线(或三相五线)~380V±10%? 50Hz

2、工作环境:温度-10℃+40℃相对湿度<85%(25℃)

3、装置容量:<500VA

4、重量:<110Kg

5、外形尺寸:1600mm×750mm×1600mm

6、安全保护:具有漏电压、漏电流、过载保护装置

三、实训装置的基本配置及功能

1、实训控制屏(铁质双层亚光密纹喷塑结构):挂放实训模块,内置滑槽,模块在实训屏上可任意移位。

2、实训桌:钢木结构,桌面为防火耐磨材料制作,具有放置工具抽屉、键盘托、显示器搁板。

3、网孔板:具有知识产权的网孔实训板,结构巧妙,实训时电气元件不需螺丝固定,只需一插一拉即可牢牢固定在网孔板上,省时省力,灵活快捷。

4、控制柜:

1)交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2)定时器兼报警记录仪

定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。

3)直流电源、直流电压/电流表、逻辑输出及指示等

直流电压:010V可调输出;直流电流:420mA;直流数字电压表/电流表;电压表量程0200V、输入阻抗为10MΩ、精度0.5级;电流表量程0200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

4)主机实训组件(1

带显示屏的CPU;工作存储器可存储300 KB代码和1.5 MB数据;位指令执行时间40 ns4级防护机制,工艺功能:运动控制,闭环控制,计数与测量;跟踪功能;PROFINET IO控制器,支持RT/IRT,性能升级PROFINET V2.3,双端口,智能设备,支持MRPMRPD,传输协议TCP/IP,安全开放式用户通信,S7通信,Web服务器,DNS客户端,OPC UA服务器数据访问,恒定总线循环时间,路由功能;运行系统选件,固件版本V2.54)主机实训组件(2

配置三菱FX系列FX3U-48MT主机,集成数字量I/O24DI/24DO)、配置模拟量输入输出模块FX3U-3A-ADP 2路模拟量输入1路输出,配置串口通讯模块FX3U-485BD、配备一条通讯电缆FXSC-09,

5)触摸屏实训主件

9.0'' TFT显示屏,800 x 480像素,16M色;触摸屏;1 x MPI/PROFIBUS DP,1 x支持MRPRT/IRTPROFINET/工业以太网接口(2个端口);2 x多媒体卡插槽;3 x USB

5、实训模块组件

6.三相鼠笼异步电机,交流380V/△ 1

序号

编号

控制对象实训模块

实训教学目标

1

SX1

基础实验

PLC基本指令实训,掌握PLC基本逻辑指令的编写方法。

2

SX2

天塔之光

通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。

3

SX3

LED数码管显示PLC控制/五相步进电机

通过PLC控制数码管的段选和位选,掌握定时器和比较指令的编写方法。通过五相步进电机的控制,掌握五相步进电机的控制和控制原理

4

SX4

邮件分拣机

通过对邮件分拣机材料("邮件")来料数量、来料类别识别及对各种执行器(例如"电机")启停时序的控制,掌握数值运算指令的编写方法。

5

SX5

自控轧钢机

通过对自控轧钢机材料("钢锭")来料数量、来料类别识别及对各种执行器(例如"电机")启停时序的控制,掌握数值运算指令及中断指令的编写方法。

6

SX6

水塔水位

通过对"水塔水位"和"储水池水位"变化过程的判断,了解简单逻辑控制指令的编写方法。

7

SX7

多种液体混合装置

通过对"液体混合装置"中不同液体比例及液体混合时搅拌时间的控制,掌握条件判断指令及各种不同类型的定时器指令的编写方法。

8

SX8

自控成型机

通过对自控成型机各方向"液缸位置"的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

9

SX9

十字路口交通灯

通过对十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。

10

SX10

机械手控制

通过对机械手停留"位置"的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

11

SX11

装配流水线

通过对"生产流水线"顺序加工过程控制,掌握顺序控制指令的编写方法。

12

SX12

四节传送带

通过对四节传送带控制,掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。

13

SX13

自动送料装车

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。

14

SX14

洗衣机

通过对洗衣机状态的控制,掌握基本逻辑指令和定时器指令的编写方法

15

SX15

电镀系统

通过对电镀生产线的控制,掌握步进指令的编写方法。

16

SX16

变频器挂箱(1

采用施耐德变频器

17

SX17

变频器挂箱(2

采用ABB变频器

18

SX18

变频器挂箱(3

采用三菱变频器

19

SX19

变频器挂箱(4

采用西门子变频器

20

WK1

触摸屏挂箱

采用西门子触摸屏

四.可实训项目

(一)电机拖动电路模拟实训

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.具有过载保护的正转控制线路

5.按钮联锁的三相异步电动机接触器正反转控制线路

6.三相异步电动机的顺序控制

7.三相异步电动机的多地控制

8.接触器控制Y/△降压起动控制线路

9.时间继电器控制Y/△降压起动控制线路

10.安装调试通电延时带直流能耗制动Y-△启动控制线路

11.接触器联锁的正反转控制线路

12.按钮接触器复合联锁电动机正反转控制线路

13.接触器控制串联电阻降压起动控制线路

14.时间继电器控制串联电阻降压起动控制线路

15.工作台自动往返控制线路

16.半波整流能耗制动控制线路

17.单相运行反接制动控制线路

18C620型车床的接线、故障与维修

19Z3040摇臂钻床接线、故障与维修

20.光控开关和报警电路

(二)变频器操作模拟实训(主机包含西门子、三菱、施耐德、ABB四个品牌四个模块)

21.变频器面板功能参数设置和操作实训

22.变频器对电机点动控制、启停控制

23.电机转速多段控制

24.工频、变频切换控制

25.基于模拟量控制的电机开环调速

26.基于面板操作的电机开环调速

27.变频器的保护和报警功能实训

28.基于PLC的变频器开环调速

29PLC控制变频器的多段速选择变频调速

(三)PLC操作模拟实训(主机包含西门子S7-1500和三菱FX3U两种品牌两个模块,实训演示模块为兼容通用)

1.基本指令的编程练习

2.四节传送带的模拟

3.自动成型机

4.五相步进电动机控制的模拟

5.邮件分拣

6.十字路口交通灯控制的模拟

7.天塔之光

8.水塔水位控制

9.液体混合装置控制的模拟

10.机械手动作的模拟

11.运料小车的模拟控制

12.装配流水线控制的模拟

13.轧钢机控制系统模拟

14LED数码显示控制

15.自动洗衣机

16.电镀控制

17.三相异步电动机联动正反转控制

18PLC控制三相异步电机Y/△转换起动

(四)触摸屏、PLC、变频器的综合实训(触摸屏兼容通用)

1.触摸屏的参数设置

2.触摸屏的编程

3.触摸屏、PLC、变频器的综合实训

(五)伺服电机控制实训(西门子S7-1500PLC

1.伺服电机的控制

2PLC、伺服驱动器、伺服电机的综合实训

五、配置清单

序号

名称

型号

数量

单位

变频器模块型号

1

实训桌

1

2

实训屏

1

3

电源模块

1

4

PLC主机(1)

6ES7515-2AM02-0AB0

1

5

6ES7954-8LC03-0AA0

6

6ES7531-7QD00-0AB0

7

6ES7532-5HD00-0AB0

8

6ES7521-1BL00-0AB0

9

6ES7522-1BL01-0AB0

10

6ES7590-1AF30-0AA0

11

6ES7507-0RA00-0AB0

12

6EP1333-4BA00

13

PLC主机(2

FX3U-48MR+FX3U-3A-ADP

1

14

触摸屏挂箱

6AV2124-0JC01-0AX0

1

15

通讯电缆

USB-FXSC09

1

16

网线

1

17

实训模块

基础实验

1

18

天塔之光

1

19

LED数码管显示PLC控制/五相步进电机

1

20

邮件分拣机

1

21

自控轧钢机/音乐喷泉控制

1

22

水塔水位

1

23

多种液体混合装置

1

24

自控成型机

1

25

十字路口交通灯

1

26

机械手控制

1

27

装配流水线

1

28

自动送料装车

1

29

运料小车控制模型

1

30

洗衣机

1

31

电镀系统

1

32

四节传送带/抢答器

1

33

施耐德变频器挂箱(1

1

ATV12H037M2

34

ABB变频器挂箱(2

1

ACS355-03E-01A2-4

35

三菱变频器挂箱(3

1

FR-E740??0.75KW

36

变频器挂箱(4

1

6SL32101PE123UL1

6SL32440BB121FA0

6SL32550AA004CA1

37

交流伺服挂箱

1

V90

38

网孔板及实训配件

1

39

电机

交流380V三相鼠笼式异步电动机

1

40

微型延时电机

三相异步电机带离心开关

1

41

仪表模块

含交流电压表、电流表、功率因数表

1

42

转速机械功率测量仪

含转速转矩及机械功率三位半显示

1

43

电源模块

含三相交直流电源、整流桥、实训用变压器:(输入)380v/220v(输出)110v36v20v(两组)12v6.3v;励磁电源等

1

44

测量仪表

含数字交流电压表、电流表,直流电压表,直流电流表

1

45

可调负载

3只大功率磁盘电阻

1

46

电力拖动模块1

含三相漏电保护断路器、3P熔断器、1P熔断器、时间继电器、指示灯、交流接触器、热继电器、按钮、急停开关、端子排等。

1

47

电力拖动模块2

含行程开关、主令开关、万能转换开关、交流接触器、热继电器、电子时间继电器、指示灯、按钮、端子排等。

1

48

机床考核模块

包括车床、铣床、钻床及答题器

1

49

空气开关

1

50

保险丝

1

51

交流接触器

7

52

热继电器

4

53

热继电器

4

54

行程开关

1

55

控制变压器

1

56

晶闸管主电路模块

1

57

辅材

1

58

电机固定导轨

不锈钢材质,光码测速系统,数显转速表

1

59

19芯航空线

2

4

60

软件

演示板原程序及编程软件

1

61

触摸屏编程软件

1

62

三菱编程软件

1

63

三菱仿真软件

1

64

智能考核软件

1

65

维修电工电力拖动仿真软件

1

66

西门子仿真软件

1

67

实验台

学生桌及控制屏

1

68

说明书

实验指导

1

69

连接线

实验连接线50CM自锁线

50

70

15CM自锁线

10

71

系统排线

1
