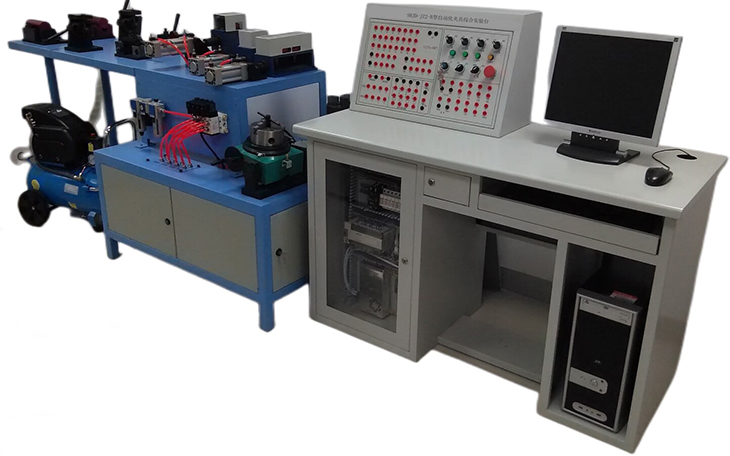

SBJD-JZ2-B型自动化夹具综合实验台

自动化夹具综合实验台由PC机、电气控制柜、夹具工作台、气动系统及软件等部分组成。该设备基本上涵盖了自动化生产中常见的夹具,是学生认识和掌握自动化夹具的组成结构、工作原理、设计方法以及控制方法的一种较为理想的教学实验设备。相对液压传动,该设备具有安全、清洁、安静等特点。

自动化夹具综合实验台涵盖:机械、电气、气动、传感器、计算机控制技术及通讯、可编程控制器及控制、气动控制系统、智能制造等方面,覆盖面广,综合性强。自从推向市场以来,受到了高校、高职高专相关专业老师和学生的肯定和推崇,现已行销全国各地,有很多学校购买了这种设备。

设备尺寸(长**高):3050*800*1100mm

(说明:该设备由三部分组成,可以拆开搬运。)

电源:220AV;功率:1000W

配置建议:根据学生班人数,2-3人共1套。

1.设备的主要组成:

(1) PC

(2)夹具工作台

●六点定位平台及定位元件

●电动夹具:

1)电动三爪自定心卡盘

2)数控分度头

3)数控回转工作台

●气动夹具:

1)斜楔夹紧机构

2)铰链夹紧机构

3)联动夹紧机构

●手动夹具:

1)偏心夹紧机构

2)螺旋夹紧机构

3)电气控制柜

●可编程控制器(三菱公司)

●继电器和接触器(欧姆龙或斯耐德公司)

●步进电机控制系统(森创公司)

●分区式创新型控制面板(华中科技大学)

4)气动系统:空气压缩机(静音),气动元件.

5)软件:控制软件及所有实验程序

2、技术参数

技 术 规 格

单位

参数

设备外形尺寸

mm

3050*800*1100

步进电机进给速度

mm/min

1—1200

步进电机快移速度

mm/min

1500

交流电源

220AV,50HZ

步进电机

步距角1.8°

气动系统

气压

0.7MPa

空气压缩机

780W,1380r/min,135L/min

其它

气动三联件:1个;电磁换向阀:4;气缸:4个。

随机附件

工件:一批

随机资料

1.使用说明书;2.实验指导书

3、基本实验项目

·PLC编程软件的学习与使用实验

·PLC顺序控制程序设计与调试实验

· 步进电机定位控制实验

·PCPLC双向通信程序设计与调试实验

·PCPLC两极控制程序设计与调试实验

· 六点定位平台及定位元件实验

· 手动夹具实验

· 数控分度头控制实验

· 数控回转工作台控制实验

· 电动三爪自定心卡盘控制实验

· 气动回路的拼接、调整和控制实验

· 气动联动夹紧机构控制实验

· 气动铰链夹紧机构控制实验

· 气动斜楔夹紧机构控制实验

·气动夹具综合实验

· 自动化夹具的现场教学实验

(由于以上教学实验设备采用了分区式结构,为学生提供了创新性设计的平台。除上述基本实验项目外,学生可根据自己的意愿进行创新性设计,设计出新的实验项目。)

特点

· 实验内容涉及机械、电气、气动、传感器、计算机控制技术、智能制造等方面,覆盖面广,综合性强

· 各功能部件敞开性好,有利于加深学生的感性认识

· 通过多个模块,灵活组成各种系统

· 实验过程接近实际机电产品的组装调试过程,实战性强

· 学生可根据自己的构思进行创新设计

· 该设备具有安全可靠、清洁卫生的特点

面向课程

《智能制造技术基础》、《机械夹具》、《先进制造技术》、《机电一体化控制技术与系统》、《智能制造装备设计》、《可编程控制器的原理及应用》等。

其它用途

· 为本科生、研究生提供教学实验场所

·为本科生的课程设计、毕业设计及课外创新设计提供实验场所

· 为教师和相关技术人员从事开发提供实验平台

· 为企业培训工程技术人才和工程设备的维护管理人员

·改善办学条件,提高学校的知名度
