模拟电路 、模拟电路实训室简介

模拟电路 、模拟电路实训室简介


模拟电路实训室设备主要配置,模拟电路实验箱、数字示波器、函数信号发生器、稳压电源以及常用的焊接工具。模拟电路实训室可用于培养学生的工程实践基本技能,使学生能正确使用常用电子仪器,能正确的使用集成电路和电子元器件。
模拟电路 学生可完成的主要实训项目:常用电子测量仪器的使用练习、单管交流放大电路、多级电压放大电路、负反馈放大电路、差动放大电路、运算放大电路、电压跟随电路、直流稳压电路、滤波电路、功率放大电路。

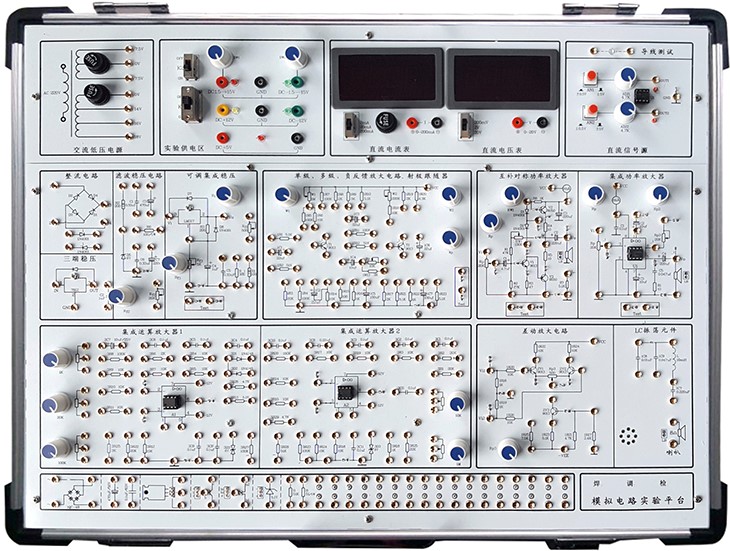

SB-A3模拟电路实验箱

模拟电路实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式,电路原理和元器件符号清晰,实验用元器件可以焊装在线路板的反面,安全可靠,不易损坏,也可以装在线路板的正面,元件直观可见,感性认识强,正面还有实验电路原理图,使学生在实验时对原理一目了然。

图片尽供参考

一、技术指标

1、工作电源

1)输入:AC220V±10%,50HZ

2)输出:

(1)ACV 0V14V16V18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。有短路保护功能。

(2)DCV  ±1.5V±15V连续可调,有短路保护自动恢复功能。

(3)DCV  ±12V/0.5A 5V/0.5A,有短路保护自动恢复功能。

3)完善的电源保护电路:过流保护、过压保护、接反保护。

2、信号源

1)直流信号源:双路-5V+5V, -0.5V+0.5V连续可调。

3、单级放大电路

4、二级放大电路

5、射极跟随器电路

6、差动放大电路

7、负反馈放大电路

8、半波、全波、桥式整流和滤波电路

9、并联稳压电路

10、集成功率放大电路

11、互补对称功率放大电路

132组运算放大器电路

14、分立元件区:设计有1扬声器、1个桥堆、1个单结晶体管BT331470uF0.1uF电容、45.1V稳压管、1个三极管接插做、1个集成稳压管接插座、11W/51电阻、151K电阻,另有二极管、电容、电阻、三极管等分立元件接入区,用镀银长紫铜管做插孔,可以满足大小不同的管脚的接插。

15、测量表

1)直流数字电压表0-20V分三档测量,分别是200mV档、20V档、20V档。

2)直流数字电流表0-200mA分三档测量,分别是2mA档、20mA档、200mA档。

16、实验板采用2mm厚印制线路板制成。

17、采用高可靠自锁紧防转叠插座作为实验连接点。

18、可以根据需要,另行开发其它实验电路。

19、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm

20、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,连接稳定可靠。

二、实验内容

(一) 分立元件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射级跟随器

5、差动放大电路

7、集成功率放大器

8、互补对称功率放大器

9、单相半波、全波、桥式整流和滤波电路实验

10、集成稳压电路

11RC正弦波振荡器

12LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、二极管的正、反相特性

16、晶体三极管的输入、输出特性

17、并联型直流稳压电源

(二)集成运算放大电路实验

1、模拟运算电路

①电压跟随器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤双端输入求和放大电路

2、积分与微分电路

①积分电路

②微分电路

③微积分电路

3、波形发生电路

①方波发生器

②占空比可调的矩形波发生器

③三角波发生电路

④锯齿波发生电路

4、有源滤波器

①低通滤波器

②高通滤波器

③带阻滤波器

5、电压比较器

①过零比较器

②反相滞回比较器

③同相滞回比较器

6、波形变换电路

7、运算放大器指标测试

(三)综合实验(需另配元件):用运放组成万用表,温度检测控制,函数信号发生器。

四、模拟电路实验箱配置

序号

名称

说明

数量

1

SB-A3主机箱

含机箱、工作电源、常用模拟信号源、实验电路区和分立元件

1

2

供电电源线

1.5m

1

3

2号实验导线

50cm

25

4

保险丝



2

5

实验指导书



1

附:使用本实验箱需配套仪器仪表:万用表和示波器

电工电子综合应用创新实训装置装置

SB-502E型现代电工技术实验装置(网络型)

电工电子相关实验

电工电子实训装置,提高电工装配专业技能,为就业打下基础

电机及电气技术实验装置

电力电子技术实训装置

电子技术综合实训考核装置

电子、单片机技术综合实训考核装置

电子技术综合实训平台

电工技术实训装置

A865微机原理与单片机实验箱

微机控制与仿真实验实训室

嵌入式实验开发系统

教学实验箱,数电模电,数字电路,电路原理,自控原理实验信,单片机实验箱,通信原理

数字逻辑测试实验系统

综合型单片机实验系统

DSP实验开发系统

超强型计算机组成原理与系统结构实验箱

高频电路实验箱

单片机、微机原理及接口技术二合一实验箱

自控/计控原理实验箱

自控原理与计算机控制实验箱

八位、十六位计算机组成原理与系统结构实验箱

数字逻辑实验箱

数字模拟电路实验箱

模数电二合一试验箱

电工技术实验箱

电子技术实验箱

电路原理实验箱、数字电路实验箱

模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱

电路分析实验箱、电路原理实验箱

运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪

通信与信号处理实验箱

通信系统创新实验平台

通信技术,电气工程实训

信号与系统综合实验箱

移动通信系统、通信原理实验平台

程控交换综合实验箱

光纤通信教学实验系统

光纤通信综合实验箱

高频电子线路实验箱

通信原理综合实验箱

现代通信技术实验平台

微波及天线综合实验系统

PLC可编程控制器实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

交流电路实验箱

直流电路实验箱

单片机实验箱

单片机开发实验箱、万能单片机实验开发系统、单片机实验箱

通信实验箱、移动通信实验箱,通信原理实验箱、PLC可编程控制器实验箱,通信、光纤移动实验箱、电工技术实验箱
