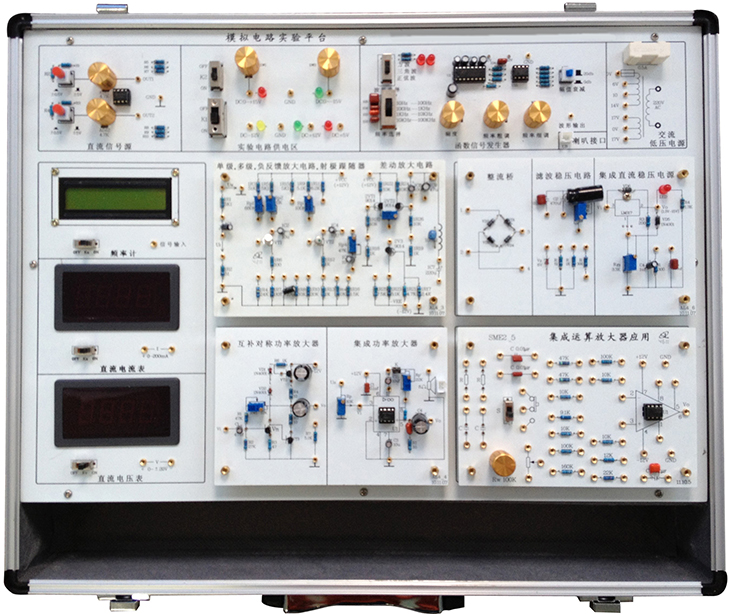

SB-A4+模块化模拟电路实验箱
模块化模拟电路实验箱由铝木合金箱体、高性能线性电源、常用模拟信号源和实验元器件组成。其中实验电路既可自行搭接，又可以采用完全独立模块电路，根据不同层次的学生来选择实验模块电路，模块可以灵活拆卸。有多种类型实验电路模块供用户使用:面包板形式实验模块；分立元件组合成的实验模块；中小型集成电路组合成的实验模块等，本实验箱适用于本科、大专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验和创新设计。
一、模块化模拟电路技术指标
1、模块化模拟电路实验箱工作电源
输入：AC220V±10%,50HZ。
输出：
1) ACV 0V、6V、10V、14V和带中心抽头双路7.5V。
2) DCV +5V/2A、±12V/0.5A，均带有短路保护和反向保护电路。
3) DCV ±1.2V～±12V/0.5A连续可调，带短路保护和反向保护电路。
4）DCV +1.2V～27V/0.2A连续可调。
2、 常用数字模拟信号源部分
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2）函数发生器：输出波形：方波、三角波、正弦波；幅值：正弦波：0～10V（10V为峰-峰值），三角波：0～14V（14V为峰-峰值），方波：0～14V（14V为峰-峰值）；频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3）电压表：直流数字电压表0～30V，带电源开关控制(LH-A4+有）。
4）电流表: 直流数字电流表0-200MA，带电源开关控制，有短路保护功能(LH-A4+有）。
5）频率计: 用高性能单片机PIC16F877设计的50MHZ液晶显示频率计(LH-A4+有）。
6）分立元件设计区：设计有集成稳压器7812、7912、LM317各一个，电感33uH 1mH、10mH、100mH各一个，稳压管2DW231、2CW54各一个，三极管3CG12 1个、3DG122个、3DG6和3DG6P各1个，单级晶体管BT33 一个，可控硅2P4M 2个，整流二极管1N4007 4个，稳压管2DW231、2CW53、2CW54各1个，整流桥1QC-4B 1个，8Ω喇叭1个，1×2开关1个，电解电容22uf/25V、47uf/25V、100uf/25V、470uf/25V各2个，电容0.01uf/63V、0.1uf/63V、0.33uf/63V。
7）电阻、电容自由接插区17个和三极管自由接插区6个。
8）2个扩展模块电路实验区：尺寸都是155×100mm，可选配固定线路实验模块，学生可以进行创新性练习，以提高学生的思维能力和动手能力。
3、可拆卸式实验模块配置（选配）
1）单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路实验板。
2）运放电路实验板
3）功率放大集成电路和互补对称功率放大电路,内有喇叭
4）半波、全波、桥式整流和滤波电路、并联稳压电路、集成三端稳压电路
5）串联稳压电路和晶闸管控制电路
6）低频正弦波振荡器
7）面包板模块：设计有350孔进口面包板2组，同时通过自锁紧式涂金插孔8个引出。
*4、模拟电路课程虚拟实验教学系统LHLAB：学生只要有台电脑就可以在任何场所开展模拟电路的虚拟实验课程，课程模拟真实实验中用到的器材和设备，提供与真实实验相似的实验环境。
5、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化连接稳定可靠。
6、箱体：铝木合金材料，绿色环保，造型美观大方。外形尺寸：480×360×148mm。
三、实验内容
(一） 分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
6、集成电路RC正弦波振荡器
7、集成功率放大器
8、整流滤波与并联稳压电路
9、串联稳压电路
10、集成稳压电路
11、RC正弦波振荡器
12、LC振荡器及选频放大器
13、电流/电压转换电路
14、电压/频率转换电路
15、互补对称功率放大器
16、二极管的正、反相特性
17、晶体三极管的输入、输出特性
18、单相半拨全波桥实训桥式整流电路实训
20、并联型直流稳压电源
（二）集成运算放大电路实验
1、模拟运算电路
①电压跟随器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤双端输入求和放大电路
2、积分与微分电路
①积分电路
②微分电路
③微积分电路
3、波形发生电路
①方波发生器
②占空比可调的矩形波发生器
③三角波发生电路
④锯齿波发生电路
4、有源滤波器
①低通滤波器
②高通滤波器
③带阻滤波器
5、电压比较器
①过零比较器
②反相滞回比较器
③同相滞回比较器
6、波形变换电路
7、运算放大器指标测试
（三）综合实验：用运放组成万用表，温度检测控制，函数信号发生器
三、模块化模拟电路实验箱配置
|
序号 |
名称 |
说明 |
数量 |
|
1 |
SB-A4+ 主机箱 |
含机箱、工作电源、常用模拟信号源、实验电路区 |
1台 |
|
2 |
附件 |
共25根实验导线，1根供电电源线，保险丝2根，实验指导书1本。 |
1套 |
|
3 |
运放电路实验板 |
|
1 |
|
4 |
单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路模块 |
|
1 |
|
5 |
功率放大电路模块电路 |
|
1 |
|
6 |
低频正弦波振荡器 |
|
1 |
|
7 |
半波全波桥式整流、滤波电路、三端集成稳压电源 |
|
1 |
|
8 |
串联稳压电路和晶闸管控制电路 |
|
1 |
|
9 |
面包板模块 |
|
1 |
附：使用本实验箱需配套仪器仪表
