机械传动方案优化综合测试实验台

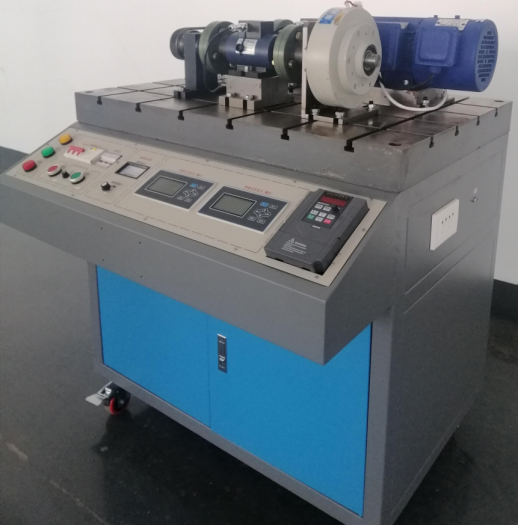

SBMEXJ-2型机械传动方案优化综合测试实验台

1.动力部分：三相感应变频电机：额定功率0.55KW；同步转速1500r/min；

▲2. 转矩转速传感器 2台

（1）包括弹性轴、磁电发生器、套筒和壳体四部分，额定转矩为50N·m，转速范围为0～6000r/min，

（2）包括弹性轴、磁电发生器、套筒和壳体四部分，额定转矩为100N·m，转速范围为0～5000r/min，

▲3. 智能扭矩显示仪 2台

128*64液晶显示，能够显示设备输入输出转速和转矩，效率和负载加载数值的大小。从而计算出功率、效率、传动比，转矩测试精度 ±0.2%FS，转速测量精度 ±0.1%FS，

4.被测部分：直齿圆柱齿轮减速器：减速比 1：5；齿数Z1=19；Z2=95。摆线针轮减速器：减速比1：9。蜗轮减速器：减速比1：10；蜗杆头数Z1=1；中心距a=50mm。

5.同步带传动：带轮齿数Z1=18 Z2=25 ；节距LP=9.525；L型同步带3×16×80。

6.三角带传动：带轮基准直径D1=70mm、D2=115mm；0型带L内=900mm；带轮基准直径D1=76mmD2=145mm；带轮基准直径D1=70mmD2=88mm；0型带L内=630mm。

7.链传动，链轮Z1=17 、Z2=2；滚子链08A－1×72；滚子链08A－1×52；滚子链08A－1×68。售后服务：确保质量、免费提供技术培训、技术说明书等。

8. 磁粉制动器：额定转矩50N•m，对传动系统进行加载

▲9.电源控制系统（整个实训室1套）：本套控制系统采用ARM-Cortex-M架构核心芯片，高速稳定，具有不少于12路开关状态输入检测（其中10路采用光电隔离，保证系统可靠与稳定性），12路可控大功率输出，并配合12路状态输入与12路控制输出联动；系统配备具有极佳音质的语音输入输出功能，可根据客户需求定制语音，采用TF卡存储模式，更换语音极为方便；系统另外配备智能学习型无线遥控接收功能，配备高功率高质量遥控器，可在开阔区域实现1千米以内遥控。系统电源输入采用交直流双供电，可任选一种模式供电，供电电源范围广,可实现交直流9~24V宽电源供电；并配有可通过手机控制输入电源的开合。

▲10.教学资源

1）实训室设备安全操作仿真软件：该软件应能够展示各类机械设备的安全操作方法，安全注意事项，机械伤害和易发生的机械事故，常见事故的发生原因、防止措施以及各种安全标志、安全色及标牌等。能够对学生进行机械设备方面的各种安全教育，提高学生的安全意识，使学生掌握一些安全基本知识和自我保护常识，熟悉各种事故产生的原因和处理事故的措施，让学生在遇到危险时能采取一定的安全措施，预防或减少事故的发生。该软件必须有理论知识、动画演示、答题互动等环节。以图文并茂、动画演示、游戏闯关、案例分析等生动活波的展现形式，大大提高了学生的学习兴趣！

2）机械基础综合教学3D动画软件：

（1）提供常见齿轮传动3D演示动画软件包含蜗杆涡轮、斜齿圆柱齿轮、直齿圆柱齿轮、圆锥齿轮；

（2）提供梅花形联轴器3D拆分动画与原理软件

（3）提供蜗杆传动运动3D演示动画，包含锥蜗杆传动、环面蜗杆传动、圆柱蜗杆传动软件

（4）提供链传动和带传动运动3D动画软件，可标注对应机构，并独立显示

（5）提供花键的拆分3D动画软件

（6）提供螺栓连接组装3D动画软件

（7）提供阶梯轴零件加工演示3D动画软件

（8）提供CA6140车床3D整体机构及运动原理演示软件

（9）提供千分尺的3D机构软件

（10）提供量规形式3D结构软件，包含全形塞规、不全形塞规、片状塞规、球端杆规、环规、卡规

（11）提供提供齿轮齿圈径向圆跳动测量案列动画演示

（12）平面公差3D动画演示软件

（13）提供机械基础、钳工、铣工工艺、制图、极限配合、模具拆装试题库资源，每项科目不低于200道题

（14）编程教学资源包：包含CAM自动编程基础、NX CAM基础、创建基础对象、操作导航器应用、型腔铣操作、刀轨设置的供应选项、等高加工、平面铣、固定轴曲面轮廓铣、钻孔加工

（15）建模教学资源包：了解三维建模、三维建模基础知识、软件操作、草图、草图绘图实例、实体建模、通怒剑魔、曲线建模、装配功能及实例、工程制图
