平面磨床电气技能实训考核装置

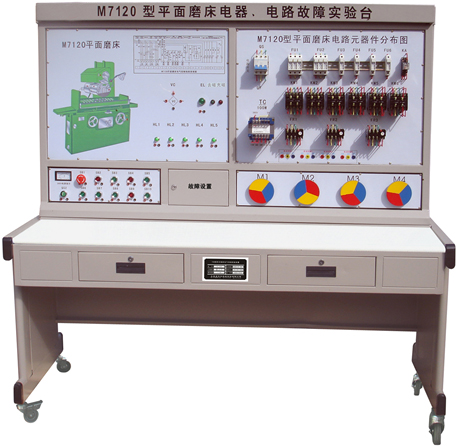

SBWS-M7120平面磨床电气技能实训考核装置

一、概述：

平面磨床电气技能实训考核装置外形为落地单体式结构,采用左右空间布局。右面机床电器及电路图,左面是彩色摇臂才、钻床外形图、相应动作指示灯、启停按钮和线路原理图。机架采用铁质双层亚光密纹喷塑结构。以机床电器实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。该套设备适用于各劳动技校、大中专、职校、培训中心的电工、电拖专业教学实验实训。在每种装置中都装有漏电保护开关,电器元件全部采用实际的机床工业电器,使学生更加容易理解、分析电路结构和原理。

二、设备特点

1)采用台式结构,操作面宽敞,可两人（或多人）一组实验。

2)电气控制线路的元器件都装在面板表面上,操作时可看到电器的动作,直观性强；排除故障只要在面板上进行检测线路即可,方便快捷。

3)本设备全部采用品牌实际机床工业电器,性能可靠,使用寿命长等特点。

三、技术性能

1)输入电源：AC380V±10%? 50Hz

2)工作环境：温度-5～+40℃相对湿度＜85%（25℃）

3)额定功率：≤1KW

4)漏电保护：漏电动作电流≤30mA,分断时间≤0.1S

5)外形尺寸：1350×500×1800㎜

四、基本配备

1)实验桌

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,长方体封闭结构,造型美观大方。

2)三相电源控制

三相四线电源输入经三相电源总开关后,由接触器通过启动、停止控制按钮操作,控制三相电源输出的接通和断开,再经过熔断器为机床提供三相380V电源。三相电源同时也受急停开关、漏电保护电路的控制。

（1）三相电源总开关：容量10A,带漏电保护,漏电动作电流≤30mA,分断时间≤0.1S

（2）漏电保护电路：对线路的漏电现象进行保护,使控制屏内的接触器跳闸,切断机床线路的电源。

3)设有450V指针式交流电压表1只,通过波段开关切换指示电源输入的三相线电压。

4)左面板上装有所有主令电气及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作；并且印有相应的外形彩图及电气线路原图,可以很直观看出机床外形结构和电气线路原理。

5)机床控制电器控制面板

面板上装有断路器、熔断器、接触器、变压器等元件,可以直观观察他们的动作情况。

6)电动机

四台380V、180W的三相鼠笼式异步电动机,分别用作主轴电机、工作台进给电机、冷却泵电动机。

7)无线智能考核系统:教师用智能考核系统设置故障点的工作情况,学生用万用表等工具判断出故障的位置,然后输入相应的故障点号,按确定键故障点提交,故障自动排除,考核结束。
