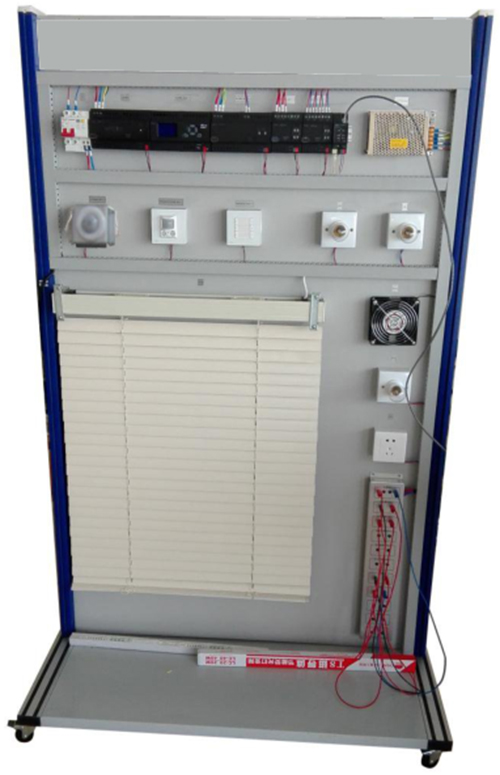

SBLY-ZN楼宇智能控制实训装置
一、楼宇智能控制 概述
楼宇智能控制实训装置满足职业院校的电工电子类教学实训要求,满足电工技师、高级技师职业技能认定要求,并适用于各级技能竞赛。
二、楼宇智能控制实训装置技术条件
1．输入电源：单相三线AC220V±10％50HZ
2．工作环境：温度-10℃－+40℃相对湿度<85％（25℃）海拔<4000m
3．电源控制：自动空气开关通断电源,有过流保护、漏电保护装置等
4．输出电源： 直流稳压电源：24V/3A,具有限流型短路软保护和自恢复功能
三、综合实训内容
1.KNX总体的安装和布线实训
2.KNX智能面板的安装及接线实训
3.KNX开关量输出模块安装及接线实训
4.KNX智能窗帘控制器安装及接线实训
5.KNX逻辑控制器安装及接线实训
6.KNX十二合一传感器安装及接线实训
7.KNX调光模块安装及接线实训
8.KNX通讯连接实训
9.KNX软件使用实训
10.KNX编程及编制程序的方法实训
11.KNX各元器件的认知和接线方式
四、楼宇智能控制 清单及参数要求
序号 |
品名 |
规格参数 |
单位 |
数量 |
1 |
4路10A智能开关控制器 |
HDL M/R4.10.1-331 |
台 |
1 |
2 |
2路6A调光控制器 |
HDL M/D02.1-432 |
台 |
1 |
3 |
2路窗帘控制器 |
HDL M/W02.10.1-231 |
台 |
1 |
4 |
6按键晶典系列面板 |
HDL M/P03.2-4810 |
台 |
1 |
5 |
总线电源模块 |
HDL M/P960.1 |
台 |
1 |
6 |
IP网关 |
HDL KNX/EIB M/IPRT.1 |
台 |
1 |
7 |
移动传感器 |
HDL M/IS05.1 |
台 |
1 |
8 |
光线传感器 |
HDL M/HSIU05.1.480 |
台 |
1 |
9 |
逻辑定时控制器 |
HDL M/TM04.1-432 |
台 |
1 |
10 |
控制线缆 |
HDL RVVP0.75*4 |
米 |
5 |
11 |
86型眀盒 |
86型 |
个 |
3 |
12 |
86型螺口灯座 |
个 |
3 |
|
13 |
5孔插座 |
86型 |
个 |
1 |
14 |
断路器 |
DZ47LE-63 2P 10A |
个 |
1 |
15 |
电动窗帘 |
700*1000mm |
套 |
1 |
16 |
排风扇 |
120*120*38 AC220V |
个 |
1 |
17 |
输出折弯件 |
500×90mm |
块 |
1 |
18 |
软件 |
HDL-KNX |
套 |
1 |
19 |
导线、通讯线等附件 |
套 |
1 |
