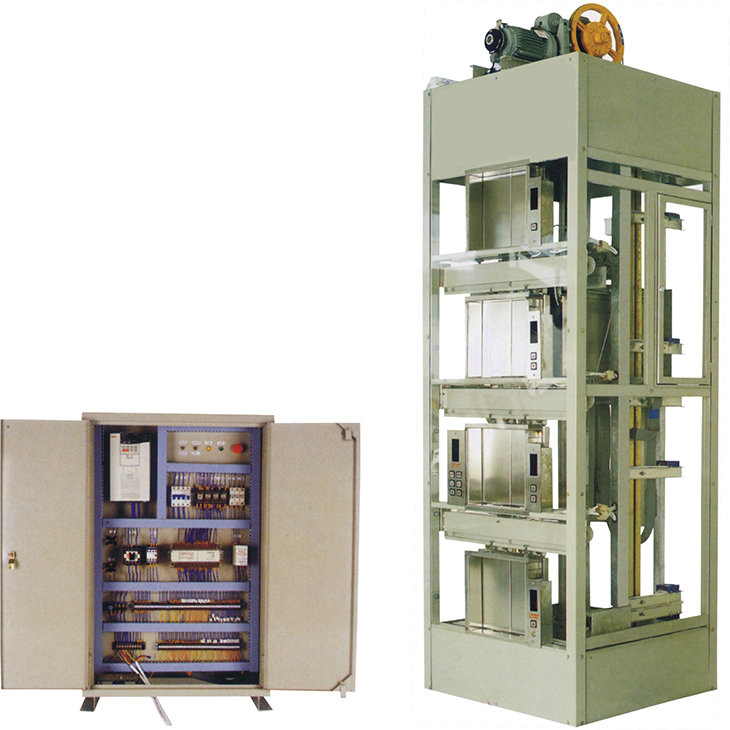

SBLYT-38仿真电梯教学培训装置
1.1产品概述：
仿真电梯教学培训装置,本双控透明教学电梯是目前国际 行业中技术含量较高的设备。该设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制,并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理,透明直观,是工业自动化控制及楼宇自动化 领域的一大突破性革新。
1.2主要参数：
输入电源：AC380V±5%(三相五线)? 50Hz
额定电流：2.5A
环境温度：-5℃～40℃
相对湿度：≤90%(25℃)
外形尺寸：980×830×3200mm
变 频 器：FR-E740-0.75KW
Ｐ Ｌ Ｃ：日本三菱FX
设备重量：550Kg
1.3设备结构
1)、井道柜架：相当于电梯附着的建筑物,为电梯提供支承,固定导轨,是钢架结构。
2)、曳引机：位于柜架顶部,是电梯的动力装置。安装在两条承重梁上,他主要由以下部分组成：
1)电动机：鼠笼式三相感应电动机,采用就频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的合适感。
2)制动器：只在电梯通电运转时间松闸,当电梯停止时制动并保持轿厢位置不变,工作电压DC110V。
3)控制器：采用蜗轮杆减速器,具有高密度、高效率、低噪音的特点。
4)曳引轮：绳槽为半圆槽,提供钢丝绳与绳轮之间的磨擦力。
3)、控制屏：
1)变频器：根据PLC给出的指令,对电机的电源频率、电压进行调制,使电机平衡。
2)可编程序控制器(PLC)：控制电梯的运行状态,根据内选信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号,顺向堆停,反向保留信号,自动关门等功能。
3)安全及门锁回路：由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以使PLC断送电梯是否处于安全状态。
4)、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5)、轿厢：由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。
6)、对重：与轿厢连接,作用是平衡轿厢的重量。
7)、层门：门上有门锁开关,当层门关闭后,电梯才能启动。
8)、操纵箱：设在柜架正面左侧,模拟乘客在轿厢内选层的信号输入设备,包括：
1)数字显层器：七段数码显示轿厢所在楼层
2)"1"、"2"、"3"、"4"选层按钮
3)关门铵钮
4)方向指示灯：电梯运行方向指示
5)电源锁：开关电梯电源,即首层外呼盒
9)、减速倍系统：由永磁感应器构成,提供轿厢停层位置信号
10)、终端保护开关：感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端。
1.4仿真电梯教学培训设备配置
序号 |
名称 |
单位 |
数量 |
1 |
四层四站电梯井道实验装置 |
台 |
1 |
（1） |
电梯井道模拟系统 |
套 |
1 |
（2） |
电梯停层减速系统 |
套 |
1 |
（3） |
门机控制系统 |
套 |
1 |
（4） |
曳引机系统 |
套 |
1 |
（5） |
楼层显示系统 |
套 |
1 |
（6） |
呼梯控制系统 |
套 |
1 |
（7） |
安全回路控制系统 |
套 |
1 |
2 |
电力拖动控制装置 |
张 |
1 |
3 |
配套易损器材 |
套 |
1 |
4 |
工程材料 |
套 |
1 |
5 |
配套资料袋 |
套 |
1 |
1.5实验项目:
1、感应器故障：
故障1：GU(324-310)上强迫减速感应器损坏,电梯不能正常上行,但可以下行。
故障2：GD(325-310)下强迫减速感应器损坏,电梯不能正常下行,但可以上行。
故障3：SW(264-310)上限位感应器损坏,电梯不能正常上行,但可以下行。
故障4：XW(265-310)下限位感应器损坏,电梯不能正常下行,但可以上行。
2、触点、开关、按钮故障：
故障5：KAB(268-310)触板开关失灵,安全触板无效
故障6～7：AK(268-310)；AG(269-310)开关门按钮失灵,不能开关门。
故障8～12：1AS(1A-310)；2AS(2A-310)；3AS(3A-310)；4AS(4A-310)；5AS(5A-310)内选按钮失灵,所选楼层按钮信号不能登记。
故障13～16：1SA(1S-310)；2SA(2S-310)；3SA(3S-310)；4SA(4S-310)所选楼层按钮信号不能登记,上呼梯按钮失灵。
故障17～20：2XA(2X-310)；3XA(3X-310)；4XA(4X-310)；5XA(5X-310)下呼梯按钮失灵,所选楼层按钮信号不能登记。
故障21～22：PKM(237-301)；PGM(243-301)开关门到位,开关损坏不能闭合,引起开门或关门继电器不能吸合。
故障23～27：TS1 (1T1、2T1)；TS2 (1T2、2T2)；TS3 (1T3、2T3)；TS4 (1T4、2T4)；TS5 (1T5、2T5)厅门联锁开关回路故障,电梯不能运行。
故障28：SQF(PGM)(111、301)关门到位故障,电梯不能运行。
故障29～31：SJN(301、131)；SAQ(129、127)；SDS(125、123)安全回路、电气回路故障,电梯不能进行操作。
故障32～33：KDX(115~113)；JR(113~101)相序、热继电器故障,电梯不能进行操作。
故障34：DYJ(261-310)安全回路继电器触点接触不良,电梯不能进行任何操作。
故障35：MSJ(262-310)门联锁回路继电器触点接触不良,电梯不能运行但可开关门。
故障36～37：KMJ(582-301)；KMJ(304-482)开门回路开门继电器触点接触不良,导致门电机没电,不能开门。
故障38～39：GMJ(482-301)；GMJ(304-682)关门回路关门继电器触点不良,导致门电机没电不能关门。
故障40～41：KMJ(241-244)；GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良,导致开门继电器或关门继电器不能吸合。
3、PLC输出继电器故障：
故障42～46：Y10(1R-304)；Y11(2R-304)；Y12(3R-304)；Y13(4R-304)；Y14(5R-304)内选按钮灯输出按钮灯不亮。
故障47～48：Y6(11,J6)；Y7(11,J7) PLC输出故障,引起变频器误动作或不能运作。
A：各故障点设置于开关外部。
B：各故障点均引至故障端子排。
C：各故障开关均串联接入。
D：故障排除示例说明：
以故障1为例：当拨动故障钮子开关1时,电梯不能正常上行。这时只需短接线号324
（端子排2）同线号324（端子排4）电梯则可正常运行。恢复钮子开关1后,请拆除短接线。
