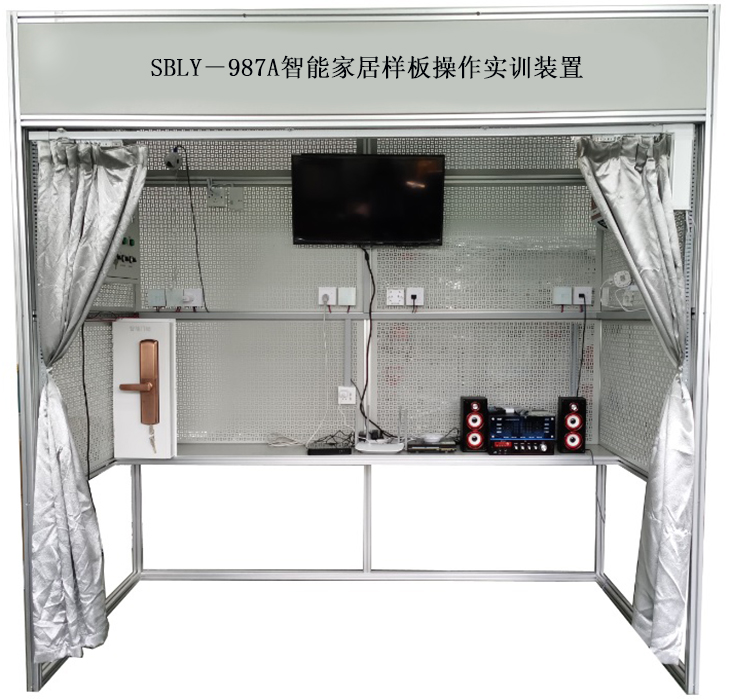

SB－LYJA智能家居样板操作实训装置
一、系统功能说明：
1、用于ZigBee基本的传感数据采集与输出控制实验
2、智能家居电器安防管理系统 模拟智能家居应用,通过软件对产品模块进行管理
3、智能庭音乐系统,可通过管理平台进行远程遥控,开启与关闭音乐设备,播放想听的音乐和音量的大小调节等。
4、系统分区管理,模拟三室一厅包函厨卫等智能照明,安防,空调,电视,音乐,等家电的控制与监控。
5、智能照明系统
智能照明系统,对灯光进行智能控制与管理的系统,跟传统照明相比,实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理,并可以用多种控制方式实现以上功能,最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等,从而达到智能照明的节能、环保、舒适、方便的功能。
6、智能电器控制系统
智能电器控制系统,是对电器进行智能控制与管理的系统,智能电器控制系统,把所有能控制的电器以一定的结构有机的组合起来,形成了一个整体,通过这个管理系统,实现对家电的集中无线遥控、定时开关控制及远程控制,实现电器的场景控制与管理,从而达到智能电器系统的节能、环保、舒适、方便的功能。
二、技术参数：
1、电源：AC220V；5%
2、外型尺寸：（2500*1280*2300）MM
三、系统组成及参数
1、 整套设备采用工业铝合金型材承重支架,组成半封闭实训环境；模拟真实家居环境。
2、钣金采用1.5加厚型钢板,数控冲铣网孔、便于学生组装设备及布线实习；
3、实训工位整体色调一致、整个系统采用烤漆工艺,确保产品不易生锈、易维护和保养；
4、模块化设计,标准连接件,组合式架构,组装成各种开方式房间结构,便于维护、拆卸和运输。
5、样板间顶部钢板采用滑块式前置型固定法。侧板采用挡片式后置式固定法；侧面靠下装有活动桌面,必须采用前置式固定法,牢固可靠,保证安全；
6、样板间上固定线槽,线槽内布置实训专用的电源线；支持每一个实训所用部件的供电；
7、温湿度传感器：采用CMOS过程微加工技术,确保产品具有极高的可靠性和出色的长期稳定性。该传感器由电容式聚合体测湿组件和能隙式测温组件组成,并与A/D转换器以及数字接口在单晶片中无缝结合,使得该产品具有功耗低、反应快、抗干扰能力强等优点。
8、电子门禁：安装在每个工位的侧面,学生通过指纹、刷卡和集中控制方式可控制门禁通行；指纹,手机机APP等开门能行,强制门状态为常开或者常闭功能；射频频率：13.56MHZ。
9、烟雾探测器：一种半导体气体感测器,它用来侦测生物性的挥发性气体,它的电阻值随着大气所含的气体的增加而减少,这种电阻的减少现象,便是用来侦测气体的电气输出信号。
10、安装配套实训部件：换气扇1个、旋转式警示灯（不带蜂鸣器）1个、节能灯2个、梯子1个、万用表测量表1只、32英寸LED液晶电视1台、挂壁式空调1台、电动窗帘1套、平板电脑1个、DVD、无线摄像机、挂式音响。
四、功能实训
1.APP远程控制操作实训
2.实时控制监控实训
3.智能照明操作实训
4.无线遥控操作实训
5.场景控制操作实训
6.集中控制操作实训
7.家电控制操作实训
8.电动窗帘操作实训
9.家居安防模块的连接实训
10.手机控制等实训
五、主要设备技术参数
智能网关 |
无线控制协议：2262、1527编码,PT2262编码的震荡电阻、地址码、数据码可任意配置。 |
智能门锁 |
智能密码开锁、指纹开锁,手机APP远程开锁,遥控开锁,远程报警等,电池供电,具用应接电源功能 |
86遥控插座（2200W） |
控制手动控制家电的开关,比如电风扇,热水器等电源的开关、控制厨房的电饭煲,电冰箱,消毒柜,排气扇等手动控制家电的开关 |
86型1路触摸屏无线遥控开关 零火线 |
控制客厅顶灯和壁灯及吊灯的开关 |
86型1路触摸屏无线遥控调光开关 零火线 |
控制活动室的壁灯和顶灯的开关 |
130万高清摄像头 |
具有自动巡逻功能、防止盗贼入侵,比如当主人不在家的时候窗户被打开或有人进入卧室时主机会自动发短信或打电话给主人,主人可以远程监控家里的情况 |
电动窗帘轨道 |
安装于模拟实训间 |
电动窗帘电机 |
具有无线手机APP控制功能, |
挂壁式空调 |
最大采暖面积(平方米):?20m^2以下 |
32寸电视机 |
产品名称：LED背光源智能电视 |
