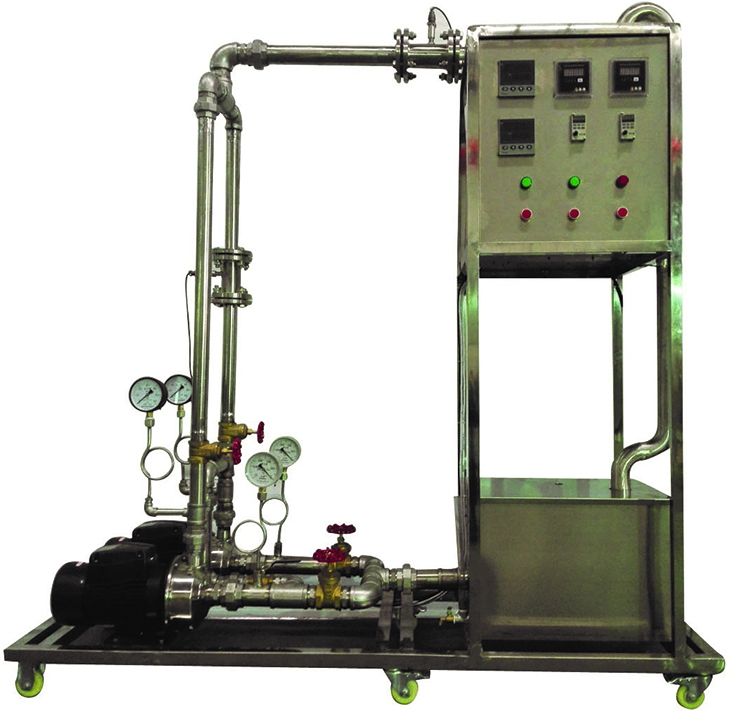

SB-LXB离心泵性能测定实验装置
分项 |
说明 |
|||
装置特点 |
1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。 2、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。 3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。 4、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。 5、设备包括两个水泵,既可单独测试,也有进行串、并联测试。 6、流量测量采用了涡轮流量计+数字流量仪表的方式,数字流量仪表对涡轮流量计线性系数具有较强的补偿功能,并且直接显示流量数据。 7、电动机功率采用单相交流功率测量仪表测得。与智能仪表相连实现电动机功率的自动测量,数据准确,可让学生掌握电动机有效功率的实际测量方法。 8、离心泵置于水箱上方,离心泵进口管道安装有底阀,同时安装有离心泵启动排气装置,避免了离心泵叶轮及腔体长时间浸泡在水中,大大延长设备寿命。 9、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。 10、装置设计可360度观察,实现全方位教学与实验。 |
|||
装置功能 |
1、使学生充分了解离心泵的结构与特性,熟悉离心泵的工作方式和操作流程。 2、能够进行单泵、双泵串并联操作。 3、熟悉组成管路的各种管件、阀门,了解温度、压力、电功率、流量等就地显示仪表及传感检测设备,掌握涡轮流量计的测量原理及使用方法。 4、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 5、测定流量调节阀某一开度下管路特性曲线。 6、能够进行双泵串、并联性能测定和管路特性测定。 7、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。 8、掌握多元回归的方法,回归（H-Q、η-Q、N-Q）关系曲线。 |
|||
设计参数 |
单泵：液体流量：0.2～7.2m3/h,离心泵出口压力：0-0.2MPa,离心泵的扬程(H)：0-20m,离心泵轴功率(N)：0.43-0.85KW,离心泵效率（η）：0-60%,离心泵转速：0-2900r/min。 双泵串联：液体流量：0～10.5m3/h,离心泵出口压力：0-0.4MPa,离心泵的扬程(H)：0-40m,离心泵轴功率(N)：0.43-1.85KW,离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 双泵并联：液体流量：0～14.0m3/h,离心泵出口压力：0-0.2MPa,离心泵泵的扬程(H)：0-20m,离心泵轴功率(N)：0.43-1.85KW,离心泵效率（η）：0-60%、离心泵转速：0-2900 r/min。 液体温度：常温。 |
|||
公用设施 |
水：装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。 电：电压AC220V,功率2KW,标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水,外配设备：无。 |
|||
主要设备 |
单相矢量变频器,规格：（0-50）Hz。 指针式压力表：表盘直径Φ100mm测量范围0-0.6MPa,精度1.5级。 指针式真空表：表盘直径Φ100mm测量范围-0.1-0MPa,精度1.5级。 功率变送器、智能功率数字显示仪。 光电传感器：数显,测量范围0~2999rpm,精度1rpm,转速检测机构。 宇电AI702M温度数字显示仪。 宇电AI702M流量数字显示仪。 DN40涡轮流量计：1~20m3/h,4-20mA远传输出,流量检测机构。 不锈钢离心泵：功率750W,最大流量7.2m3/h；2台。 水箱：304不锈钢材质,容积100L,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。 管路：304卫生级不锈钢材质,采用不锈钢快装活接与管路连接,总出口闸阀；管道法兰连接涡轮流量计。 电器：接触器、开关、漏电保护空气开关。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1800*600*1900mm（长×宽×高）,带脚轮及禁锢脚。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
液体温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|
液体流量 |
涡轮流量计 |
数字流量仪表 |
手阀或变频器 |
|
泵进口压力 |
指针式压力表 |
就地显示 |
无 |
|
泵出口压力 |
指针式真空表 |
就地显示 |
无 |
|
泵功率 |
功率变送器 |
数字功率仪表 |
无 |
|
电机转速 |
光电传感器 |
数字转速仪表 |
无 |
|
