SBJX-104型《联接与配合》实测绘图训练装置（配套教学型）
一、产品特点
1、项目实际化：以常用实际联接与配合组件为训练对象；
2、功能系统化：看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式；由
简单组件到复杂组件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；

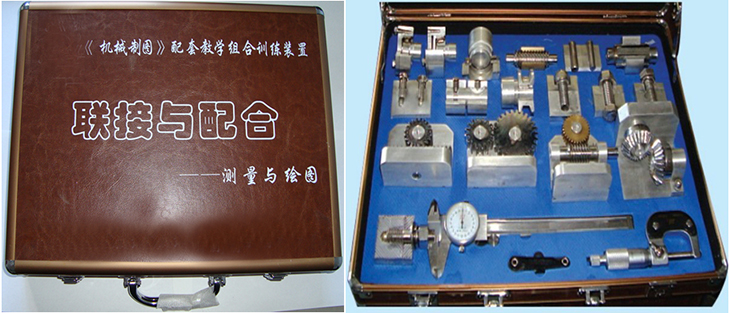

5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、产品参数
|
《联接与配合》实测绘图训练组合装置 |
|||
|
项 目 |
参 数 |
项目 |
参 数 |
|
外形尺寸 |
40×30×7cm |
重量 |
5(kg) |
|
常用联接与配合组件 （17件/套） |
螺纹联接：外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接 轴承联接与配合：深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合 键联接与配合：平键、矩形花键联接与配合 销联接与配合：圆柱、圆锥销连接与配合 齿轮传动联接与配合：圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动 |
||
|
测量与 组装工具 |
游标卡尺、外径千分、螺纹样板 |
类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
|
教学资料（赠送） |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案、现场演示 3、免费培训2－3名老师。 4、模拟仿真微课教学训练系统软件。 |
||
|
教学软件 （机电工程课程虚拟仿真教学系统） |
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
三、产品功能
|
训练模式 |
训练内容 |
|
1、看图找组件训练； 2、组件拆装训练； 3、组件测量训练； 4、组件组合绘图训练。 |
训练一 螺纹联接绘图训练 训练二 轴承联接与配合绘图训练 训练三 键连接与配合绘图训练 训练四 销连接与配合绘图训练 训练五 齿轮传动连接与配合绘图训练 |
