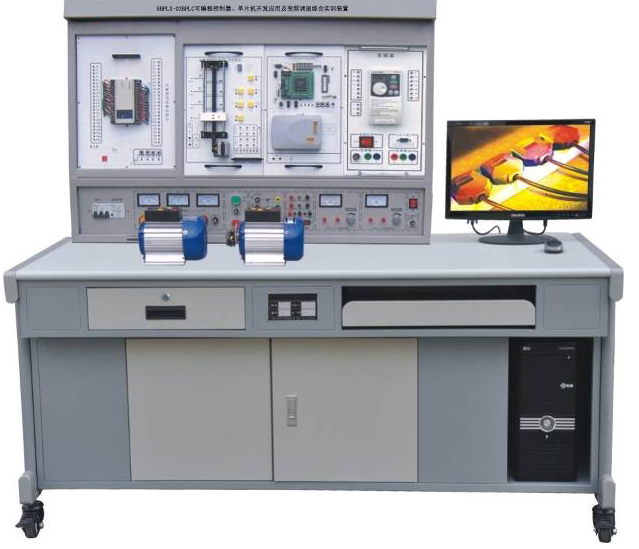

SBPLX-02BPLC可编程控制器、单片机开发应用及变频调速综合实训装置
一、概述
本装置集单片机、变频控制、PLC编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体,综合性强、功能齐全。
单片机开发应用部分功能强大、实训内容丰富,可完成单片机接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等众多项目训练。PLC部分可直观地进行基本指令训练,多个应用广泛的PLC实际应用模拟和实物控制训练,同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求,设计过程参考国内多种教材,从中精选最具典型性的实训项目,配备三相鼠笼异步电机及继电器,能完成多个电气控制项目训练。变频器选用应用广泛的三菱FR-S520变频器（用户也可选用其它品牌的变频器,价格另议）,带有R485通信接口,可完成变频调速技术课程的相关教学实训。
二、特点
1．装置采用组件多结构更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。
2．双口接线法PLC主机与实验挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性。
3．PLC实训对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。
4．单片机实训项目丰富,结构科学、合理。
5．采用三菱FX系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。
6．组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。
三、装置构成
（一）PLC部分
1．PLC可编程控制器实训台：提供三相电源,直流稳压电源及安全保护装置
2．PLC可编程控制器实训装置(挂箱规格：40×24×6 cm3)
1）PLC001交通信号灯PLC自动控制
2）PLC002搅拌器的PLC自动控制
3）PLC003? LED数码管显示PLC自动控制
4）PLC004四层电梯的PLC自动控制
5）PLC005加工中心刀具库选择控制
6）PLC006艺术彩灯造型的PLC控制
7）PLC007电机的自动控制（实物）
8）PLC008步进电机的PLC控制（实物）
9）PLC009模拟发射塔
10）PLC010自动送料装车系统11）PLC011自动售货机
12）PLC012自动成型系统
13）PLC013水塔自动供水系统
14）PLC014邮件自动分拣系统
15）PLC015自动洗衣机系统
16）PLC016电镀系统
17）PLC017继电器控制（一）
18）三相鼠笼电动机
19）基础实验装置
3．PLC可编程控制器操作桌
4．编程应用软件
5．PLC仿真实训软件一套
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线,并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟,对错误程序进行检查
6．工控组态软件一套：打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。
7．PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8．电脑或手持编程器（用户自备或代购）
（二）单片机部分
（1）开发系统组成：单片机仿真接口（仿真器外接）,用户CPU（AT89S52）,系统控制芯片（1032）,64K程序存储器（w27c512）,64K数据存储器（61256x2）,开放式4*6键盘电路,开放式6位动态数码管显示电路.
（2）输入/输出：128*64 LCD图文电路（或字符式1602 LCD）,单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0～5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
（5）扩展单元接口：提供总线接口,可自行扩展设计或选配我公司各种扩展模块。
·软件：
系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试；单片机在线下载软件等。
·电源：
系统内置高性能直流稳压电源。
·机箱：
实验仪机箱采用轻质铝合金和高密度防火材料制作而成,外型高雅气派,箱体轻便、牢固、不变形,,绝缘安全性能好。
·插孔：
系统采用锁紧式镀金大孔座,既美观大气,又接触可靠、方便实验连接。
三、系统主要特点
（1）仿真器外接：仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。实验仪配置的DJ-208型51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。该实验仪也可选配Keil-C仿真器,支持Keil-C软件。在线仿真、在线编程下载,自动识别,无需开关切换,用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
（三）频率调速部分：配备三菱FR-D720变频器及相关接口附件。
（四）电机导轨及光电编码器一套
（五）三相异步电动机180W? 1台
四、技术性能
1、输入电源：三相四线电源,输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出,由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：
品牌、型号：三菱FX3U-48MR（输入24点,输出24点）,也可选择西门子、欧姆龙,价格另议。
4、重量：100Kg
5、外形尺寸：170×70×158cm3
五、基本实验项目
（一）PLC部分
1）与、或、非逻辑功能测试
3）跳转、分支功能训练
5）数据处理功能训练
7）交通信号灯PLC自动控制
9）LED数码官显示PLC自动控制
11）加工中心刀具库选择控制
13）电机的自动控制
15）模拟电视发射塔实验
17）自动售货机
19）水塔自动供水控制系统
21）自动洗衣机控制系统模拟训练
2）定时器、计数器功能测试
4）移位寄存器测试
6）微分、位操作测试
8）搅拌器的PLC自动控制
10）四层电梯的PLC自动控制
12）艺术彩灯造型的PLC控制
14）步进电机的PLC控制
16）自动送料装车系统控制
18）自动成型训练
20）邮件自动分拣
22）电镀过程控制
23）三相鼠笼式异步电动机点动控制和自锁控制(实物)
24）三相鼠笼式异步电动机联动正反转控制(实物)
25）三相鼠笼式异步电动机带延时正反转控制(实物)
26）三相鼠笼式异步电动机Y/△转换起动控制(实物)
27）MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28）针对实验项目的具体要求,学生自行编辑组态棒图进行实验。
（二）单片机部分
(一)软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。(二)硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入,P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；（打印机选配☆）
（13）微型打印机打印字符、曲线、汉字实验；（打印机选配☆）
（14）I2C储存卡读写实验；
（15）继电器控制实验；
（16）步进电机控制；
（17）8253方波实验；
（18）小直流电机调速实验；
（19）16*16 LED点阵显示实验；
（20）128*64 LCD液晶显示实验；
（21）8250可编程异步通讯接口实验（自发自收）；
（22）8251可编程通讯接口实验（与PC机）；
（23）单片机RS232/485串行发送实验（双机通讯）；
（24）单片机RS232/485串行接收实验（双机通讯）；
（25）DS18B20单总线温度测量实验
（26）压力实验；
（27）PWM实验
（28）射极跟随器
（三）变频调速部分：
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速
7、基于外部模拟量（电压/电流）控制
方式的变频调速8、瞬时停电启动控制
9、PID变频调速控制
10、PLC控制变频器外部端子的电机正反转
11、PLC控制变频器外部端子的电机运行时间控制
12、基于PLC数字量控制方式的多段调速
13、基于PLC数字量控制变频开环调速
14、基于PLC通信方式的的变频器开环调速
15、变频器恒压供水系统的模拟
六、配置表
名称 |
型号 |
数量 |
单 位 |
PLC主机 |
FX3U-48MR |
1 |
台 |
三菱通讯电缆 |
SC-09 |
1 |
条 |
通讯模块 |
FX3U-485BD |
1 |
块 |
PLC实训挂箱（面板为整块敷铜板经特殊工艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方,后盖用工程塑料注塑一次成型,工艺先进） |
交通信号灯的PLC控制 |
1 |
块 |
搅拌器的PLC自动控制 |
1 |
块 |
|
LED数码管PLC控制 |
1 |
块 |
|
四层电梯的PLC控制 |
1 |
块 |
|
加工中心刀具库选择控制 |
1 |
块 |
|
艺术彩灯的PLC控制 |
1 |
块 |
|
电机的自动控制 |
1 |
块 |
|
步进电机的PLC控制 |
1 |
块 |
|
基础实验 |
1 |
块 |
|
水塔自动控制 |
1 |
块 |
|
洗衣机自动控制 |
1 |
块 |
|
邮件分检系统 |
1 |
块 |
|
自动售货机 |
1 |
块 |
|
自动成型系统 |
1 |
块 |
|
模拟电视发射塔 |
1 |
块 |
|
自动送料装车系统 |
1 |
块 |
|
电镀自控系统 |
1 |
块 |
|
交流接触器实验挂箱 |
1 |
块 |
|
变频器实验挂箱（D720） |
1 |
块 |
|
单片机挂箱 |
单片机实验挂箱 |
1 |
套 |
电机导轨 |
220V 180W三相电机含编码器 |
1 |
套 |
380V180W三相电机 |
1 |
台 |
|
软件 |
仿真教学软件 |
1 |
套 |
工控组态软件 |
|||
演示板原程序及三菱编程软件 |
|||
学生桌 |
学生桌及实验屏 |
1 |
套 |
说明书 |
PLC实验指导上册 |
1 |
册 |
PLC实验指导下册 |
1 |
册 |
|
连接线 |
红色100CMΦ2 |
30 |
条 |
黑色100CMΦ2 |
2 |
条 |
|
系统排线50P |
1 |
条 |
|
叠插式安全护套线 |
20 |
条 |
|
网线 |
每张桌子 |
4 |
米 |
