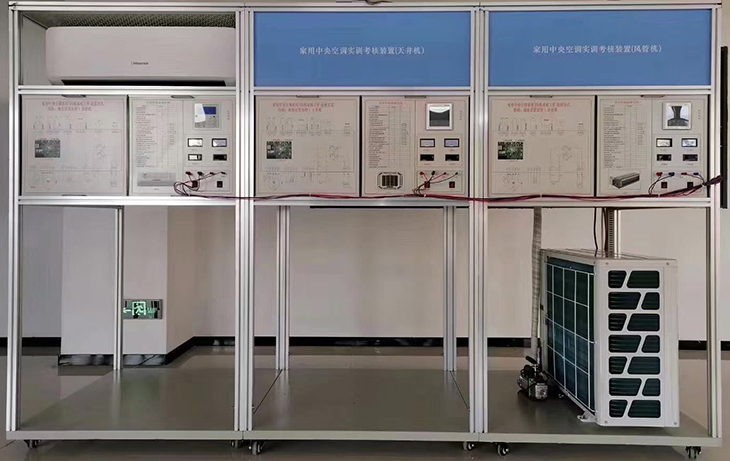

SB-JDY-03A型家用中央空调实训考核装置

一、概述

家用中央空调实训考核装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才！实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。

二、特点

1、系统采用一拖三机组,其特点为质量优、体积小、压缩机变频调节。变频压缩机可调节范围位于其额定能力的48%～104%之间,其能量调节须考虑到压缩机频率调整所需的时间,由于变频压缩机本身的动态特性限制,在调整能量时应小于一定的速度,故调节为分步,分阶段调节；而压缩机电动机的转速是根据室内空调负载成比例变化的。

2、系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。

每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。

3、系统的完整性、独立性：与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。

操作台只需交流220V电源即可投入使用,占地面积小,节约用房、减少基建投资。

4、装置直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。

5、设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源；并有热保护器件,对压缩机进行过热、过载保护等功能。

三、技术参数

输入电源：单相三线～220V±10% 50Hz

工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

装置容量：＜3.8kVA

外形尺寸：3400mm×1100mm×2100mm

制冷剂类型：R410a

安全保护：具有漏电压、漏电流保护装置,安全符合国家标准

四、装置的基本组成

1、充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。

2、装置底盘采用加强钣金结构设计,框架采用铝型材结合铝塑板封面组成。

3、家用多联空调机组1套：系统采用市场3匹变频机组,室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。

4、智能温度控制器3套：智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度,操作方便。

5、工作流程图板3套：工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。

6、测量仪表1套：配备指针式真空压力表、温度显示仪表等。

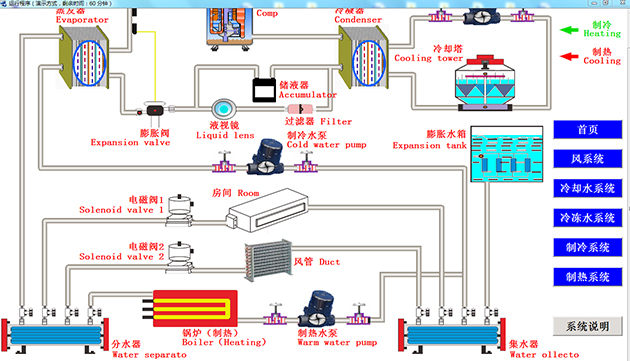

7、中央空调虚拟仿真演示系统"是基于动画模式,客户端采用计算机虚拟仿真技术,以FLASH动画的形式来仿真中央空调的工作流程（包括正常工作流程和故障工作流程）、故障产生过程现象、故障排除过程现象。软件中有主要有三部分组成：

（1）、系统主要部件说明组成：如压缩机、却水泵、冷却风机、风机盘管、分水器、集水器、表冷器等。

（2）、是系统动画演示：如压缩机系统、制冷系统、制热系统、风系统、集中送风系统、半集中送风系统的原理过程。

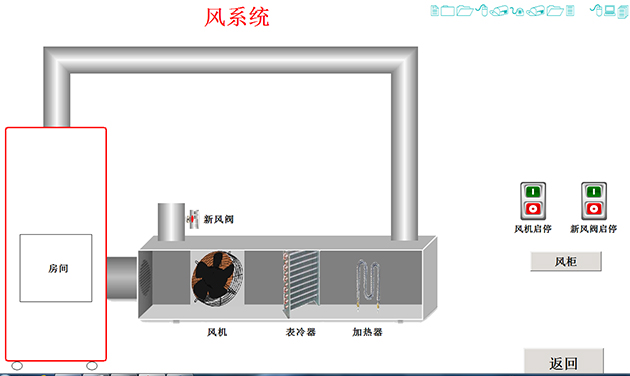

（3）,系统故障运行演示：在配置有实物中央空调实训考核装置时,在软件演示故障时系统动画与实物实时故障同步,让学生更好地撑握空调原理、操作方法,如压缩机系统、制冷系统、制热系统、风系统、集中送风系统、半集中送风系统的原理过程。

中央空调总系统演示

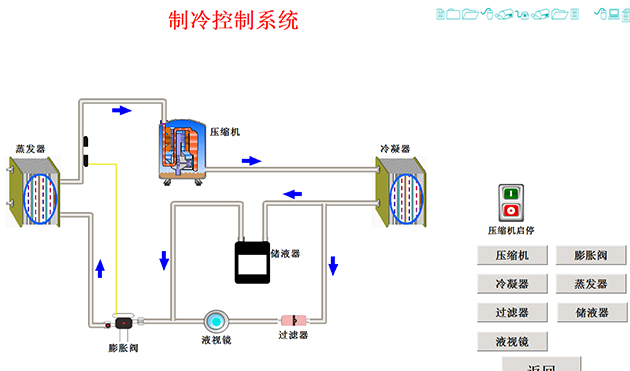

制冷系统演示

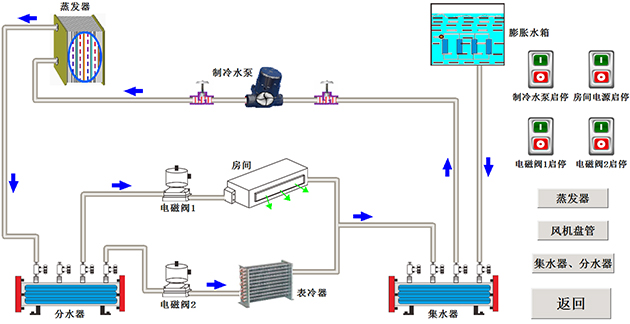

冷水系统演示

集中送风系统演示

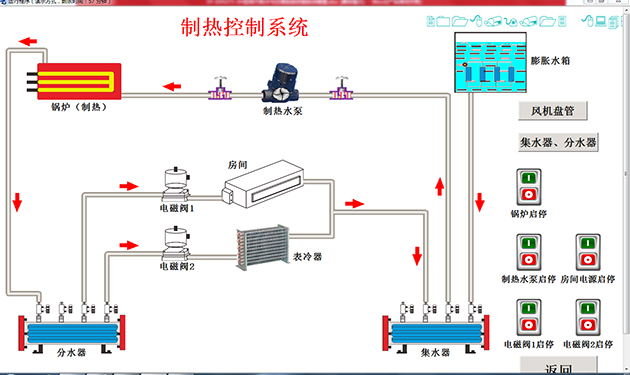

制热系统演示

五、智能实训考核系统：

该系统由电脑随机设置故障点。智能实训考核系统配智能考核软件和智能触摸型答题器,学生可以通过答题器与教师电脑进行数据交换,可以对学生考核情况进行统计分析,具体功能如下：

序号	名称	主要部件、器件及规格	数量	备注
1	模拟房间（挂壁式）	长×宽×高为100cm×100cm×215cm 挂壁式室内机参数：制冷量：2.6kW、制热量：2.0（2.6）kW、循环风量：300m3/h、风电电机输入功率：0.048kW、辅助电加热输入功率：0.6kW、连接方式喇叭口连接	1套
2	模拟房间（天井式）	长×宽×高为100cm×100cm×215cm 天井式室内机参数：制冷量：2.0kW、制热量：2.0kW、循环风量：180m3/h、	1套
3	模拟房间（风机盘管式）	长×宽×高为100cm×100cm×215cm 风机盘管式室内机参数：制冷量：2.0kW、制热量：2.0kW、循环风量：270m3/h、连接方式：喇叭口连接	1套
4	室外机组	额定制冷量：8.0kW、额定制冷量：8.0kW、制冷综合性能系统3.8W/W、能效等级：N1、压缩机：直流变频双转子、制冷剂：R410a、充注量：5.0kg、连接方式：喇叭口连接	1套	可连接多达64个内机（选配）
5	测量仪表	耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；温度指示表：测量范围：：-40℃～70℃	1套
6	扳手	0-300mm	2把
7	螺丝刀	十字	1把
8	内六角扳手	6mm	1把
9	保温管		10米
10	6MM分岐器	分离汽管	2个
11	6MM分岐器	分离液管	2个
12	多功能网孔板	940MM*940MM拆装方便	4
13	室内机定向方形挂加		12
14	管路定向专用支架
15	线控器		2个
16	遥控器		1个
17	温度表		6个
18	真空泵	FY1L(变频空调安装必须抽真空)	1个
19	加液管		1根
20	扩口器	CT2000	1把
21	割刀	CT386
22	流程板	940*400铁质	1把
23	故障板	940*400铁质	1套
24	16MM铜管		1米
25	6MM铜管		3米
26	故障考核系统		1套
27	考核连接线		1套
28	铝型材电脑桌	500500700	1张
26	中央空调软件		1套
27	D4连接线		12根
28	产品实验指书		1本
29	安装规范指导书		1本
