2023年1月6日

新能源汽车仪表管理教学实验系统(台架)

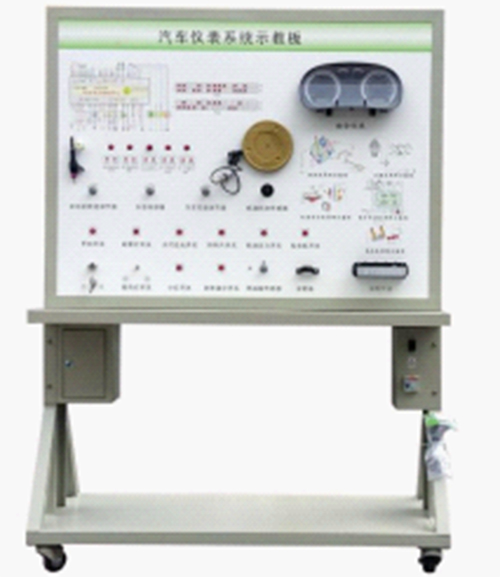

SBXNY-DX-16新能源汽车仪表管理教学实验系统(台架)

一、产品简介

新能源汽车仪表管理教学实验系统(台架)该设备采用大众B5汽车仪表系统实物为基础,充分展示汽车仪表系统的组成结构和工作过程。

适用于学校对汽车仪表系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车电子仪表系统,充分展示汽车电子仪表系统的组成结构。

操纵与仪表系统相连接的各种传感器、开关,模拟仪表信号源的工作,可真实演示汽车仪表系统的工作过程。

2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物,认识和分析汽车电子仪表系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测汽车电子仪表系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格

外形尺寸:1240×600×1700mm(××)

外接电源:AC 220V±10% 50Hz

工作电压:DC 12V

工作温度:-40℃+50℃

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门

移动脚轮:100*60mm

四、基本配置(每台)

序号

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图;面板:1200*900*4mm

1

2

点火开关

1

3

组合仪表

1

4

组合开关

1

5

转速模拟

1

6

车速模拟

1

7

燃油表传感器及模拟装置

1

8

充电指示灯工作模拟

1

9

机油压力工作模拟

1

10

转向指示灯开关

1

11

远光指示灯开关

1

12

移动台架(带自锁脚轮装置)

1240×600×1700mm(长×宽×高)

1

13

故障模拟与排除装置

1

14

教师手册

1

15

合格证与保修卡

1
