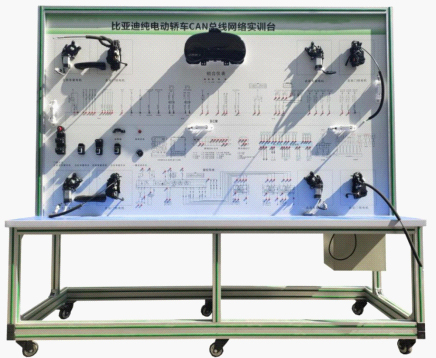

SBXNY-DX-15新能源汽车电子与汽车CAN总线网络教学实验系统(实验箱)
一、产品简介
新能源汽车电子与汽车CAN总线网络教学实验系统(实验箱)采用比亚迪e5 电动汽车CAN-BUS系统等真实器件制作的实验实训台架，可电动汽车CAN-BUS系统相关的实验实训内容。适合于各类院校对纯电动车CAN总线网络系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点
1.电动汽车CAN总线网络系统(包括仪表、电动车窗系统、中控门锁、钥匙)，真实可运行操作,展示系统结构和原理、工作过程。
2.设备安装有点火开关、仪表、电动车窗系统、中控门锁、钥匙、工况指示灯、电源开关等,CAN系统正常通讯工作。
3.设备安装有诊断座，可连接故障检测仪，对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
4.采用DC12V电源装置，减少充电的麻烦，电源有防短路功能。
5.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
6.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点12个。
8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格
1.外形尺寸（mm）：2040×650×1800mm(长×宽×高)
2.面板外形尺寸（mm）：1988×1220mm（长*宽）
3.移动脚轮：100*60mm
4.工作温度：-40℃～+50℃
5.工作电源：DC12V
6.输入电源：AC220V±10%50Hz；
五、基本配置
仪表（带CAN通讯）、左前车窗电机、右前车窗电机、左前锁块、右前锁块、左后车窗电机、左后锁块、电源总开关、右后车窗电机、右后锁块、室内保险丝盒BCM（带CAN通讯）、网关电脑、车窗组合开关（带CAN通讯）、一键启动电源开关、诊断座、智能钥匙控制单元（带CAN通讯）、转向轴锁控制单元（带CAN通讯）、探测天线(前后天线、左右前门开线、室内天线)、刹车开关、DC12开关电源、一体化全铝合金型材搭建的移动台架（2040×650×1800mm (带自锁脚轮装置，带安装检测端子的原理面板，面板1988×1220mm）、故障设置和考核系统、设备操作说明书。
