机械综合陈列柜,机械综合实训装置

SBA3-30X型机械综合陈列柜

一、概述:

机械综合式陈列柜该设备是根据大中专院校、职业学校的教学大纲设计的多功能机械综合示教室是一套《机械原理》、《机械零件》、《减速器》共500余种模型,分三大类合并成的机械电化 。共15个柜,30个板面。该设备采用新型触摸液晶屏电脑控制主控台。Mp3解说,触摸屏、遥控控制,声控同步循环播放进行演示;又根据教材,教学需要而任意选择单独运转演示。本产品的特点:使作方便,占地面积小,结构新颖实用,制作工艺更加美观,整套设备演示形象逼真,运行可靠,有效的提升了教学生动性、趣味性及产品寿命。是一套现代化的机械课程示教室设备。

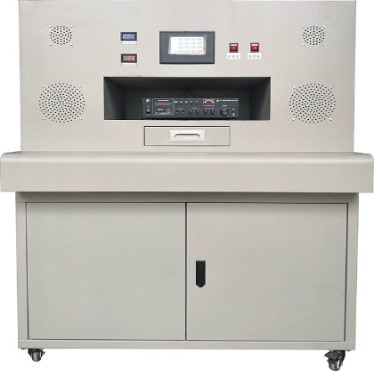

控制台

二、技术规格:

1、本陈列柜共由一十五个柜体和一个控制台组成,外形尺寸:1200×450×1900mm(长××高)。

2、机械原理与减速器既可以采用MP3解说,控制采用液晶屏触摸控制和遥控控制、可循环、任选与重复播放运转等。解说词播放在100平方房内声音宏亮

3、模型制作材料采用有机板和硬聚氯制作

4、柜体采用1.0mm冷扎板焊接而成,表面采用中温磷化喷塑制作,柜体刚性好。柜内陈列面板板面注释用激光写真,板面附有必要的图表和文字说明,外形美观大方,经久耐用。

5、柜顶部装有照明日光灯,柜背设有对开门,有利维护设备和方便维修。

6、柜底装有万向轮,方便移动,符合人机工程要求。

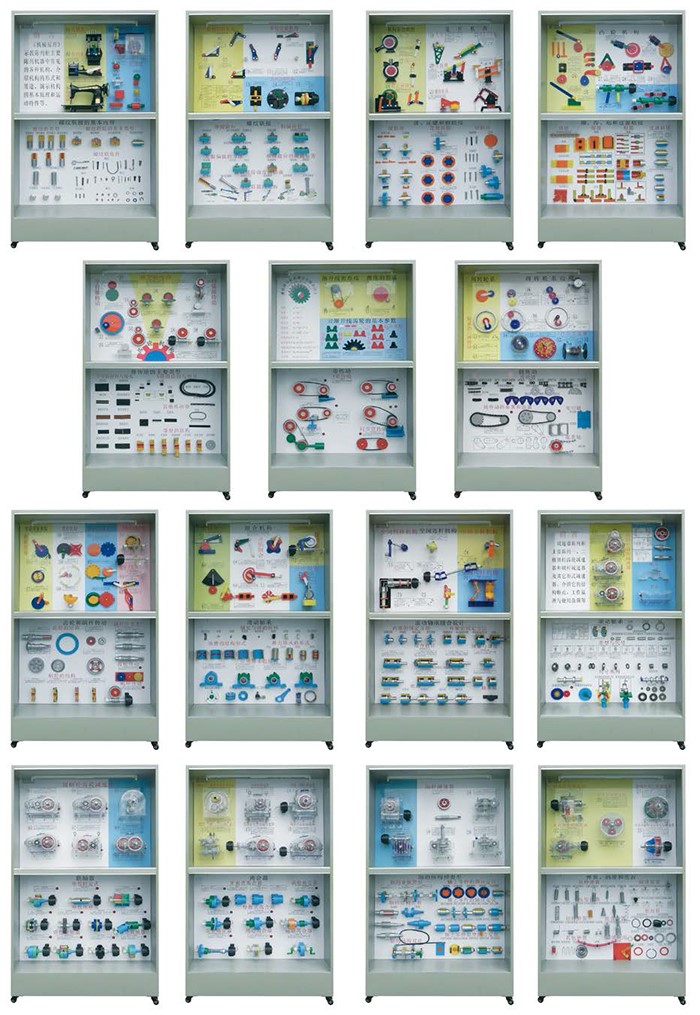

三、陈列柜内容:

序号与名称



主控台

微电脑4.2寸触摸液晶屏控制、电压显示表,喇叭、功放。

第一柜

机器与机构

前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副

第二柜

平面连杆机构的基本形式

铰链四杆机构:曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构。双移动副机构:曲柄移动导机构、双滑块机构、双转块机构

第三柜

平面连杆机构

机构运动简图:泵2件、泵的简图2件、颚式破碎机与间图。连杆机构:飞剪、压包机、翻转机构、摄影升降机、天平、起重机。

第四柜

凸轮机构的形式

盘形凸轮3件:滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。

第五柜

齿轮传动的各种类型

平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构。相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。

第六柜

齿轮基本性质

渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。

第七柜

轮系的基本形成

周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比,实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器,摆线针轮行星减速器、汽车差速器两种动作。

第八柜

间歇运动机构

齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构,内槽轮机构,球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构(2件)、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构

第九柜

组合机构

串联组合:行程扩大机构、换向传动机构

并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构,误差校正机构、电动马游艺机装置。

第十械

空间连杆机构

空间四村结构:RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。

第十一柜

一级圆柱齿轮减速器

直齿圆柱齿轮减速器、斜齿圆柱齿轮减速器、人字齿轮圆柱齿轮减速器、齿轮、轴、齿轮轴、机盖、机座

第十二柜

二级圆柱齿轮减速器

二级展开式圆柱齿轮减速器、桥式起重机上减速器、分流式双级圆柱齿轮减速器、同轴式采用大端盖结构的二级圆柱减速器、同轴展开式圆柱齿轮减速器

第十三柜

三级减速器

轴装式二级齿轮减速器、立式二级齿轮减速器、双蜗杆减速器、圆锥圆柱齿轮减速器、齿轮蜗杆减速器、蜗杆齿轮减速器

第十四柜

蜗杆减速器

下置式蜗杆减速器、上置式蜗杆减速器、圆锥摩擦式离合器的立式蜗杆减速器、剖分式立工蜗杆减速器、立式整体蜗杆减速器、蜗杆、蜗杆轴

第十五柜

典型减速器

谐波齿轮减速器、一级圆锥齿轮减速器、行星齿轮减速器、摆线针轮减速器、少齿差渐开线行星齿轮减速器

下柜内容:

序号与名称

陈 列 柜 内 容

第一柜

螺纹联接的基本内容

螺纹类型:普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。

螺纹联接的类型:螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。

螺栓11件、螺柱4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件。

第二柜

螺纹联接

摩擦防松:对顶螺母、锁紧热圈收口防松螺母、开缝收口,带尼龙圈防松螺母、弹簧垫圈。

机械防松:止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。

横向截荷的减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。

提高联接强度的措施:加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓,大圆角螺栓、沉割螺母、螺纹联接的装拆。

第三柜

键、花键和销联接

键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。

花键联接:矩形花键3件,渐开线花键2件。三角形花键。

销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位、联接、安全。

第四柜

铆、焊、粘和过盈联接

铆接:常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。

焊接:坡口型式、搭接、对接、角接。

粘接:板接、管接、角接。

过盈联接:圆柱面过盈联接,圆锥面过盈联接。

第五柜

带传动的主要类型

平带的材料与接头:皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、斜面阶梯接头、胶带的接头、缝线接头、皮革线接头。

V带的结构与型号:O型、A型、B型、C型、D型、E型、宽V带、窄V带、活络V带、其他传动带、联组V带、普通V带、双面V带、多楔带、圆带、梯形齿同步带。

带轮的结构:实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。

第六柜

带传动

V型带传动:自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。

平带传动:张紧轮装置

同步带传动

第七柜

链传动

传动链:滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、圆环链、链传动的布置和张紧。

第八柜

齿轮与蜗杆传动

齿轮的结构:齿轮轴2件、实心式齿轮2件、腹板式齿轮2件、轮幅式齿轮。

蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。

蜗杆的结构:整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、齿轮传动。

第九柜

滑动轴承

轴瓦与衬的材料:轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。

油槽的结构形式5件、推动轴承的形式:实心、空心、单环、多环。

滑动轴的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、

自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连

杆、静压轴承。

第十柜

滚动轴承

内圈、保持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、

鼓形滚子、滚针。

类型与代号:深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针

轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。

尺寸系列:直径系列、内圈固定外圈转动、外圈固定内圈旋动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列7件,宽度系列4件。

第十一柜

滚动轴承组合设计

内圈的固定方法:弹簧挡圈、轴端压板、圆螺母、锥形套筒。

外圈的固定方法:轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。

组合设计:两端固定式3件、两端游动、一端固定一端游动2件。

顶紧与调整:滚动轴承的调整、滚动轴承的顶紧。

密封:毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座

第十二柜

联轴器

弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、剪销式安全联轴器。

第十三柜

离合器

牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式安全禽合器、离心离合器、超越离合器。

第十四柜

轴的类型与轴上零件的固定方法

转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的,结构设计,键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈2年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。

第十五柜

弹簧、润滑

与密封

拉伸弹簧:圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。

压缩弹簧:端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、

中凸弹簧、中凹弹簧、圆锥螺旋弹簧。

扭转弹簧:外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。

其他弹簧:碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。

并列组合弹簧、直列组合弹簧、转换机构。

润滑装置:压配式压注油杯、油绳式有杯、接头式压注油油杯,直通式注油杯、油标。

密封件:O型橡密封圈2件、矩形橡密封圈2件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口:插入搭接、活塞环、

切口:斜搭接、双口型油封、T型油封、Y型油封、V型油封。

润滑剂8件、机油枪、牛油枪。

注:柜上玻璃属易碎品,由需方单位自配;
