SBRBC-02工业机器人基础 (ABB机器人系统)



一、工业机器人基础 概述:

我公司经多方调研及深度校企合作研发出系列机器人实训装置,工业机器人应用与维护实训考核系统设备。该系统符合"四个定位":即职业技能竞赛的定位;技能培训与鉴定的定位;教学做一体化教学改革的定位;符合高技能人才培训基地的定位;

该设备属于基础技能培训应用设备,以6轴机器人为中心,根据任务要求配置不同任务载体,培养学生对机器人基础知识的认知。任务模型的开发融入了趣味性与娱乐性,可以增加学员的学习兴趣,通过不断的重复训练,强化学员对基本的点示教、直线、曲线等运动足迹的了解与掌握,学习精确点的定位及机器人运动路线选择优化;使学生对机器人应用技术有初步了解与掌握。

该设备任务载体采用模块化设计,具备独立性、兼容性、可移植性等特点;并预留了扩展与升级的接口,根据市场需求进行不断的开发升级或者学校用户自行创新设计新的功能模块。

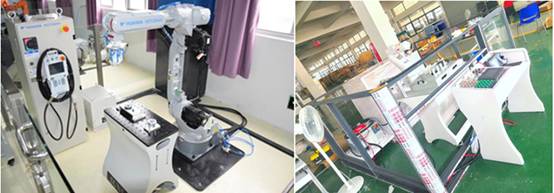

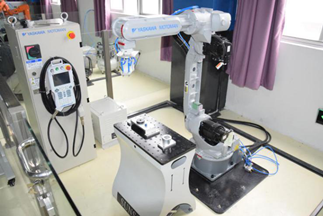

二、工业机器人基础工作站 图片:

(图片仅供参考、以实际配置为准)

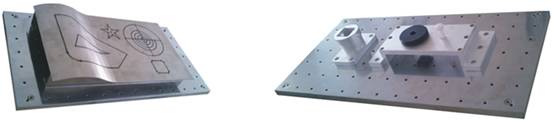

描图操作模型工件装配操作模型

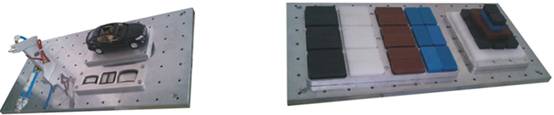

车窗涂胶装配操作模型零件码垛操作模型

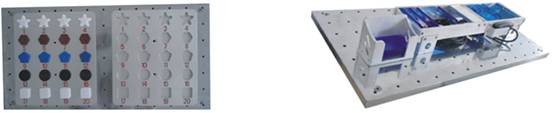

图块搬运操作模型检测排列操作模型

三、技术参数:

1、工作电源:单相三线220V±5% 50HZ

安全保护:漏电保护,过流保护,短路保护

2、额定功率:≤2KW

3、环境温度:-1050℃

4、相对温度:≤85%

5、外形尺寸:L2300mm×W2800mm×H1200mm

四、产品结构:

该设备主要由六轴工业机器人及底座、实训平台、电气控制板、轨迹训练模型、工件装配模型、检测排列模型、车窗涂胶装配模型、零件码垛模型、图块搬运模型、物料存储箱、工具收纳墙、安全护栏、基础双吸盘夹具、基础绘图笔夹具、基础车窗吸盘夹具、基础抓手吸盘夹具及耗材包组成。

六轴工业机器人及底座:机器人采用实际工业应用的ABB机器人IRB120-3/0.58,有效负载3kg,臂展0.58米,配套工业紧凑型控制器,带机器人控制软件,底座由20mm厚钢板焊接而成,坚固耐用。

视觉系统:工业级专用视觉相机与机器人配套专供、智能黑板相机、能检测物料形状轮廓、配套外置光源等。

实训平台:平台支撑板采用2mm厚钢材经过机械加工折弯成型,表面喷涂处理;台面采用520×266×15mm厚钢板加工而成,表面镀铬处理,间隔40×40mmM4螺纹通孔,用于安装不同任务模型;并在一侧安装电气接口盒,提供一个急停按钮用于紧急情况下使用,6位按压式端子,使用于任务模型训练的输入/输出接线,方便快捷,一路气路输出口及气压调节控制,可对训练提供需要的气源。

电气控制板:操作面采用透明有机玻璃,利用操作与观察,并有350×400mm的区域用于资料与书籍摆放的人性化设计;面板右侧不锈钢板蚀刻处理,安装有断路器用于对设备电源的控制,急停按钮可应急紧急情况的发生,转换开关可对手动与自动之间切换,电源按钮可控制设备启停电路,16个钮子开关用于手动状态对机器人IO输入的控制,16LED指示灯显示机器人运行状态;背面网孔板不锈钢把加工而成,用于安装继电器、开关电源等电器元件;整个控制板系统通过钢架结构安装在安全护栏的框架上,离地高度1米左右,符合身体操作。

轨迹训练模型:不锈钢加工制造,通过在平面、曲面上蚀刻不同图形规则的图案(直线、圆形、三角形、五角星螺旋形等线条),以笔形绘图夹具描绘图形,训练对机器人基本的点示教,直线、曲线运动足迹的掌握;

工件装配模型:以一个固定在操作台工件为"主体工件";机器人通过抓手或吸盘拾取"装配工件"并把"装配工件"精确装配到"主体工件"内;而后机器人通过抓手或吸盘拾取"穿销工件"并把"穿销工件"从上至下穿入"主体工件""装配工件";或从侧面穿入"主体工件""装配工件"内;"装配工件"装配到"主体工件"采用从上而下装配,"穿销工件"装配有两种方式,可以从上至下,也可以从侧面穿入;训练对机器人精确定位及抓手吸盘夹具的学习。

检测排列模型:车窗玻璃板原始存放在存储仓内,玻璃板采用梯形设计,摆放装置采用长边插入,分为左右两个方向,检测台有光纤传感器检测玻璃板的长边;机器人通过吸盘夹具拾取玻璃板到检测台检测,根据检测判断玻璃长边选择插入方向;依次循环;吸盘夹具依次拾取汽车车窗玻璃板;训练对机器人有不同结果选择的精确定位应用技能

车窗涂胶装配模型:涂胶机、汽车模型、车窗工件板分别固定到操作台上;机器人通过吸盘夹具拾取车窗工件板上汽车车窗;并对拾取车窗进行涂胶,完成后把车窗装配到汽车上;而后拾取第二块车窗,依次完成前窗、天窗、后窗的拾取、涂胶、装配任务;练习对机器人点的示教、机器人运动轨迹选择及与涂胶机的配合。

零件码垛模型:铝材加工氧化的物料摆放底板和码垛底板固定到操作台;根据要求物料块被摆放到摆放底板上,机器人通过吸盘夹具按要求拾取物料块进行码垛任务;物料块有长方形和正方形两种,操作者可根据需要选择摆放;可根据需要自由组合码垛出多种形状; 练习对机器人码垛、阵列的理解并快速编程示教的应用技能。

图块搬运模型:多形状物料搬运:机器人通过吸盘夹具依次把一个物料板摆放好的多种形状物料(方形、圆形、五边形、六边形、五角星)拾取搬运到另一个物料板上;圆形物料搬运:机器人通过吸盘夹具依次把一个物料板摆放好的物料拾取搬运到另一个物料板上;物料板可以水平固定到操作台,也可倾斜一点角度安装到操作台;圆形物料有两种,一种金属钱币形物料,一种单面锥形物料;每个物料板对应工位都蚀刻有物料编号;搬运形式可根据要求灵活组合,形式多样,能满足平面、斜面、阵列、指定编号位置、多种物料混合等要求;强化对机器人点位示教技能移训练。

物料存储箱:尺寸:700 mm×350 mm×450mm;内部分层存储器件,每层有独立拉手及支撑柱;最多可放3层,内衬采用海棉材料;外壳和内层板均采用ABS材料,模具一次成形;各箱子之间可层叠并方便扣锁连成一体;隔层板每层承重20kg,整个箱体内置可承60kg,箱体外部可承130kg

工具收纳墙:2.0mm优质厚钢网板制作而成,能固定于墙体上;有10多个工具位置,每个工具位置带有定制目视化管理标识,用于存放各种工具及螺丝螺母等零件,形象直观,存放方便,利于搬运,占用空间小,是工具零件存储保管的理想载体。

安全护栏:隔离护栏,高1000mm,框架采用2mm厚灰色栋梁铝合金型材,钢化玻璃10mm厚;工作站全部通透利于观察,玻璃中间没有隔断;并安装一个侧开门;门上安装安全检测元件,机器人自动运行必须在门关闭状态下进行;系统工作站安装有3个急停按钮,分别位于操作控制台、模型安装台、隔离护栏上,以备紧急情况使用。

基础绘图笔夹具:铝材加工氧化处理,笔杆内空,可装入笔芯进行绘制。

基础双吸盘夹具:铝材加工氧化处理,能满足玻璃板、物料块(圆形、方形、五角星、五边形、六边形、)、半球形、长条形物料等多种物料的拾取,做到多个任务夹具通用。

基础车窗吸盘夹具:铝材加工氧化处理,能满足汽车模型玻璃窗、玻璃板、物料块(圆形、方形、五角星、五边形、六边形、)、半球形物料等多种物料的拾取,做到多个任务夹具通用。

基础抓手吸盘夹具:铝材加工氧化处理,集成抓手与吸盘两种功能,能对多种物料进行处理,学员可根据要求选择一种方式或两种方式同时使用,满足教学多样性及自主选择性。

五、产品特点:

1.开放式设计:可根据实训内容选择机器人使用夹具及载体模型;并根据学员意愿选择在实训平台的安装位置及方向;且具有很好的延伸型,客户可根据自己的需求开发新模型及夹具。

2.模具化运用:所有模型及夹具全部装入一次开模制作的物料存储箱内,使用保存方便快捷,节约空间,便于管理。

六、工业机器人基础 配置及参数

序号

名称

功能及技术参数

数量

1

主控台

功能、参数及特点描述

18路独立控制电源提供设备与主控台供电,具有过流、短路等保护功能;主控台面板采用薄膜按键工艺,操作安全方便;2、工作室投影屏幕、窗帘采用分路控制,具备升降控制功能,伺服电机驱动,并能在操作台操纵;

3、视频网络系统配备多个高清摄像头及大容量硬盘录像机,全面监控教室的当前状态;

4、视频展示台折叠式存放,在不占用外部空间的前提下为教学和演示提供方便;

5、安装多种软件的计算机系统配和多媒体控制系统可以满足多种教学服务;主控台配置的常用的USB2.02个)和VGA(四进一出)多功能接口为教学提供了便捷;

6、主控台可以和学生机组成网络系统,便于教学管理,也可接入其他网络实现远程监控操作的管理目的;

7、尺寸:2800mm×1200mm×1100mm (长×宽×高)

1

单套配置

序号

名称

规 格

单位

数量

1

电源控制板

8路独立,短路、过流保护

1

2

框架

钣金加工

1

3

电脑主机

联想,安装相应软件

1

4

显示器

联想 19

2

5

投影幕

120

1

6

投影机

NEC NP430C

1

7

高清摄像头

WA-703A

4

8

硬盘录像机

DS-7204HV-ST海康 500G

1

9

视频展示台

JH6300

1

10

功放机

D-168

1

11

音响

10" 威多尔K-10  200W

2

12

话筒

座式

1

13

交换机

TL-SF1048S

1

14

授课椅

五轮转椅

1

15

示教讲台

6M²

1

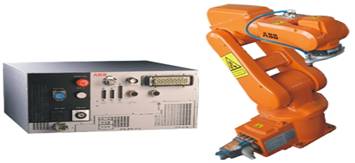

2

机器人系统

功能、参数及特点描述

1ABB机器人IRB120-3/0.58,有效负载3kg,臂展0.58米,配套工业紧凑型控制器,带机器人控制软件;

2、底座由20mm厚钢板焊接而成;

3、控制器220V电源,本体到控制器37m长电缆;

4、示教器具中文操作界面,本体到示教器37m长线缆;

5、带DC24V 16in/16out IO卡;

6、集成视觉监控软件系统

7、远程机器人系统备份与恢复功能;

8、具有自动工具重量与载荷检测设定功能;

9、在机器人使用寿命内,使用机器人离线软件进行实时程序、IO、机器人3D动态动作监控;

10、具有机器人全寿命保养自动维护检测系统功能;

11、具有电池电量环保节省功能;

12、机器人控制系统原配固态存储器容量1G,并支持USB扩展为副存储器;

13、具有机器人运动轨迹实时微调功能;

14、提供终身机器人系统功能升级。

6

单套配置

序号

名称

规 格

单位

数量

1

机器人

IRB120-3/0.583公斤

1

1)

本体

3公斤,580mm行程半径

1

2)

控制器

220V电源,本体配套

1

3)

IO

24V 16输入/16输出

1

4

视觉软件

内置集成

1

5)

软件光盘

机器人光盘

1

2

机器人底座

钢板焊接

1


3

操作控制系统板

功能、参数及特点描述

1、操作面采用透明有机玻璃,利于观察,并有不小于350mm×300mm的空白区域用于存放资料;

2、操作控制区可进行电源控制,配漏电开关、急停按钮、手动/自动转换开关、钮子开关、LED指示灯,有漏电保护、过流保护、紧急停止等保护功能;

316个钮子开关用于手动操作,与机器人输入信号连接,便于手动控制机器人运行;

416LED灯与机器人输出信号连接,直观指示机器人运行输出状态;

5、内部安装多个ABB继电器用于机器人手动自动切换等功能;开关电源为设备运行提供必要的控制电源。

6

单套配置

序号

名称

规 格

单位

数量

1

交流接触器

CJX2-2510 220V

1

2

开关电源

24V 3.5A

1

3

急停按钮

HB22-11TS,Φ22(自锁旋放)

1

4

旋钮式按钮开关

NP2-BD,Φ22//二位置

2

5

钮子开关

MTS-102

16

6

断路器

DZ47-60/3P

1

7

继电器

CR-M024DC4L

8

8

指示灯线路板

16LED指示灯

2

9

按钮面板

S304(蚀刻)

1

10

网板

电气件安装

1

11

操作区

有机玻璃全透明

1

12

模数化插座



2


4

操作对象承载平台

功能、参数及特点描述

1、钢制支撑架,弧形设计,用于地面固定于台面安装模型;

2、钢制台面底板,厚度12mm,表面镀鉻处理,具有40×40mm网格 M4螺纹安装孔,可牢靠安装多种工作对象;

3、另配电气接口盒,1路气路控制接口、1个急停按钮及1个模型信号接口。

6

单套配置

序号

名称

规 格

单位

数量

1

台面底板

钢制(渡铬),模型安装

1

2

急停按钮

HB22-11TS,Φ22(自锁旋放)

1

3

隔板直通接头

J-KJE06-00

1

4

可调单向节流阀模块

ASC100-06

1

5

螺纹直通接头

APC6-01

2

6

按压式端子



2

7

支撑架

钢制加工

1












5

绘图笔夹具

功能、参数及特点描述

铝材加工氧化处理,笔杆内空,可装入笔芯进行绘制;可安装到机器人上;用于轨迹训练模型夹具使用。

9

单套配置

序号

名称

规 格

单位

数量

1

笔夹

铝制,加工氧化

1

2

笔杆

铝制,加工氧化

1

3

笔头

黄铜,加工

1

4

安装板

铝制,加工氧化

1












6

抓手吸盘夹具

功能、参数及特点描述

铝材加工氧化处理,集成抓手与吸盘两种功能,能对3种物料进行处理,学员可根据要求选择一种方式或两种方式同时使用,满足教学多样性及自主选择性。

6

单套配置

序号

名称

规 格

单位

数量

1

真空吸盘

ZPT06BN-A5

2

2

气手指

MHZ2-6D

1

3

微型接头

M-3ALU-4

2

4

真空发生器

ZH07BS-06-06

2

5

变径直接头

KJH04-06

2

6

机加件

铝制,加工氧化

1


7

双吸盘夹具

功能、参数及特点描述

铝材加工氧化处理,能满足玻璃板、(圆形、方形、五角星、五边形、六边形、)物料块、球形物料等多种物料的吸取,做到多个任务夹具通用;

6

单套配置

序号

名称

规 格

单位

数量

1

真空吸盘

ZPT10UN-A5

2

2

直通接头

KQ2F06-M5A

2

3

真空发生器

ZH07BS-06-06

2

4

机加件

铝制,加工氧化

1


8

描图操作对象

功能、参数及特点描述

不锈钢加工制造,通过在平面、曲面上蚀刻不同图形规则的图案,以笔形绘图夹具描绘图形,训练对机器人基本的点示教,直线、曲线运动足迹的掌握;学习点的定位及机器人运动路线选择优化。

6

单套配置

序号

名称

规 格

单位

数量

1

钢加工件

钢制,焊接加工

1

2

蚀刻菲林

蚀刻工艺

1












9

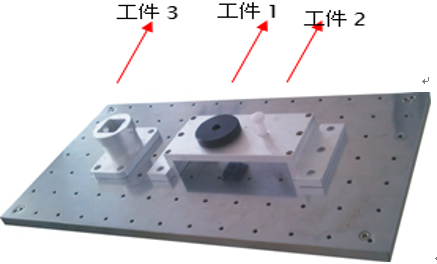

工件装配操作对象

功能、参数及特点描述

1、以一个固定在操作台工件为主体“工件3”;

2、机器人通过抓手或吸盘拾取“工件1”并把“工件1”精确装配到主体“工件3”内;

3、机器人通过抓手或吸盘拾取“工件2”并把“工件2”从上至下穿入“工件1”和“工件3”;或从侧面穿入“工件1”和“工件3”内;

4、“工件1”装配到“工件3”采用从上而下装配,“工件2”装配有两种方式,可以从上至下,也可以从侧面穿入;

5、训练对机器人精确定位及抓手吸盘夹具的学习。

6

单套配置

序号

名称

规 格

单位

数量

1

主体工件

铝制,加工氧化

1

2

放置板

铝制,加工氧化

1

3

物料1

黑色PVC加工

1

4

物料2

白色PVC加工

1












10

车窗涂胶装配操作对象

功能、参数及特点描述

1、涂胶机、固定汽车模型、车窗工件板分别固定到操作台上;

2、机器人通过吸盘夹具到车窗工件板拾取汽车车窗;对拾取车窗到涂胶机进行涂胶,完成后把车窗装配到汽车上;而后拾取第二块车窗,依次完成前窗、天窗、后窗的拾取、涂胶、装配任务;

3、练习对机器人点的示教、机器人运动轨迹选择及与涂胶机的配合。

6

单套配置

序号

名称

规 格

单位

数量

1

两位三通先导式电磁阀

SYJ512-5LZD-M5

1

2

汽车模型

BMWGT535I 1:32黑色

1

3

真空发生器

ZH07BS-06-06

1

4

Y型三通

KJU06-00

1

5

L接头

KQ2L06-M5

3

6

机加件

铝制,加工氧化

1


11

零件码垛操作对象

功能、参数及特点描述

1、铝材加工氧化的物料摆放底板和码垛底板固定到操作台;

2、根据要求物料块被摆放到摆放底板上,机器人通过吸盘夹具按要求拾取物料块进行码垛任务;

3、物料块有长方形和正方形两种,操作者可根据需要选择摆放;可根据需要自由组合码垛出多种形状;

4、练习对机器人码垛、阵列的理解并快速编程示教的强化训练。

6

单套配置

序号

名称

规 格

单位

数量

1

零件码垛物料托盘

铝制,加工氧化

2

2

零件码垛物料1

POM(白、红、蓝、黑),机械加工

24

3

零件码垛物料2

POM(白、红、蓝、黑),机械加工

48


12

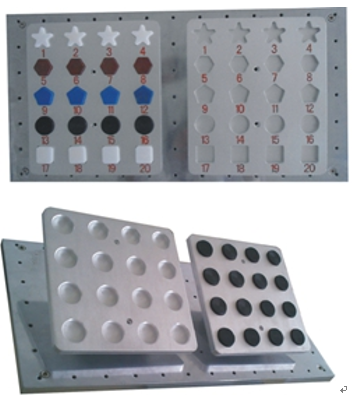

图块搬运操作对象

功能、参数及特点描述

1、多形状物料搬运:机器人通过吸盘夹具依次把一个物料板摆放好的多种形状物料(方形、圆形、五边形、六边形、五角星)拾取搬运到另一个物料板上;

2、圆形物料搬运:机器人通过吸盘夹具依次把一个物料板摆放好的物料拾取搬运到另一个物料板上;物料板可以平放固定到操作台,也可安装斜面固定架安装到操作台;圆形物料有两种,一种两面金属钱币形物料,一种单面锥形物料;

3、每个物料板对应工位都蚀刻有物料编号;

4、搬运形式可根据要求灵活组合,形式多样,能满足平面、斜面、阵列、指定编号位置、多种物料混合等要求;

5、强化对机器人点位移训练与理解。

6

单套配置

序号

名称

规 格

单位

数量

1

图块搬运物料托盘1

铝制(蚀刻号码)加工氧化

2

2

图块搬运物料托盘2

铝制(蚀刻号码)加工氧化

2

3

图块物料1

POM(白)机械加工

16

4

图块物料2

POM(五角、五边、六边、四边、圆形)机械加工

20

5

托盘支架

铝制

加工氧化

2


13

检测排列操作对象

功能、参数及特点描述

1、车窗玻璃板原始存放在存储仓内,玻璃板采用梯形设计,摆放装置采用长边插入,分为左右两个方向,检测台有光纤传感器检测玻璃板的长边;

2、机器人通过吸盘夹具拾取玻璃板到检测台检测,根据检测判断玻璃长边选择插入方向;依次循环。

吸盘夹具依次拾取汽车车窗玻璃板;

3、训练对机器人有不同结果选择的精确定位。

6

单套配置

序号

名称

规 格

单位

数量

1

光纤放大器

D10BFP

1

2

光纤

PBT46U

1

3

检测模型物料

蓝色透明有机玻璃

8

4

机加件

铝制加工氧化

1


14

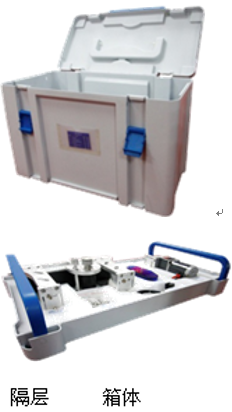

零件箱

功能、参数及特点描述

1、零件箱采用尺寸:700 mm×350 mm×450mm

2、内部可分层存储器件,每层有独立拉手及支撑柱,内衬采用海棉材料;

3、外壳和内层板均采用ABS材料,模具一次成形;

4、各箱子之间可层叠并方便扣锁连成一体;

5、隔层板每层承重20kg,整个箱体内置可承60kg,箱体外部可承130kg

6

单套配置

序号

名称

规 格

单位

数量

1

箱体

灰色, 2.0mmABS材料

700*350*450mm

1

2

箱体拉手

蓝色,ABS材料

1

3

箱盖锁扣

蓝色,ABS材料

4

4

箱体锁扣

蓝色,ABS材料

2

5

隔层板

ABS材料,2.0mm

1

6

层板拉手

蓝色,ABS材料,与隔层板配套

1

7

内衬

硬泡沫,与装模型配套

1


15

工具收纳墙

功能、参数及特点描述

12.0mm优质厚钢网板制作而成,能固定于墙体上;

2、有10多个工具位置,每个位置带有定制目视化管理标识;

3、用于存放各种工具及螺丝螺母等零件,形象直观,存放方便,利于搬运,占用空间小,是工具零件存储保管的理想载体;

6

单套配置

序号

名称

规 格

单位

数量

1

挂板

钢制加工、丝印,目视化管理

1

2

工具架

摆放工具

1

3

工具

与挂板配套

1


16

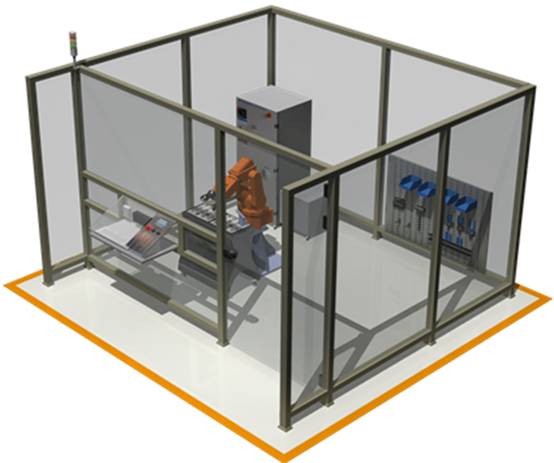

安全控制系统

功能、参数及特点描述

1、隔离护栏,总体高1200mm,框架采用2mm厚灰色铝合金材料,其他全部安装10mm厚透明钢化玻璃;带一个侧开门,左右推拉式,占地20002300mm×20002300mm

2、系统工作站安装有3个急停按钮,分别位于操作控制台、模型安装台、隔离护栏上,以备紧急情况使用;

3、在隔离护栏、安全门、设备等显眼位置粘贴多种安全标识,实时提醒设备的安全运行。

6

单套配置

序号

名称

规 格

单位

数量

1

急停按钮

HB22-11TS,Φ22(自锁旋放)

1

2

急停按钮盒

安装急停按钮

1

3

铝制线槽

50*50

12

4

铝制线槽

40*30

9

5

固定框

3.0厚铝型材

25

6

玻璃

钢化清玻,10mm

平方米

36

7

导轨

U型导轨

1

8

安全标示



1




17

空气压缩机

功能、参数及特点描述

静音,12L

2

18

使用说明书

描述

与设备配套

6

19

教材

描述

1、与设备配套典型工作任务工学结合工作页1本。

2、主流品牌工业机器人基础教材1本。

7

20

讨论区

配置

序号

名称

规 格

单位

数量

1

学习桌

1400*450*750mm

4

2

四脚椅

630mm*630mm*910mm

8

1

21

资讯区

配置

序号

名称

规 格

单位

数量

1

电脑桌

1400×600×780mm

6

2

四脚椅

630mm*630mm*910mm

6

3

台式电脑

联想

6

4

网络交换机

8

1

5

文件柜

900*400*1800

1

1

22

职业情景教学系统

功能、参数及特点描述

序号

名称

规 格

单位

数量

1

消防器材

370*200*550mm

1

2

医药箱

280*110*280mm

1

3

耗材回收桶

60L 绿色

1

4

垃圾桶

60L 灰色

1

5

扫把

1100*270*230mm

2

6

灰斗

1100*270*230mm

2

7

平地拖把

600*150mm 拖把丝为超细纤维

2

8

工学结合管理建设

划线、定位、标识等

1

1














七、可开设的主要实训项目:

1、工业机器人的基本认识。

2、工业机器人示教器运动操作。

3、工业机器人的点位示教。

4、工业机器人基本参数设置。

5、工业机器人基本运动指示学习。

6、工业机器人基于示教器的程序编辑。

7、工业机器人IO控制应用。

8、工业机器人基本接线方法。

9、简单轨迹运行编程与示教。

10、平面圆形描图任务编程与示教。

11、平面矩形描图任务编程与示教。

12、曲面圆形描图任务编程与示教。

13、曲面矩形描图任务编程与示教。

14、固定位置搬运编程与示教。

15、平面位置搬运装配编程与示教 。

16、斜面位置搬运装配编程与示教 。

17、平面矩阵立体码垛编程与示教。

18、模型车窗涂胶装配编程与示教。

19、汽车玻璃检测与分类排列的编程与示教。

20、固定位置搬运编程与示教;

21、玻璃板检测与分类排列的编程与示教;

22、工业机器人与抓手夹具配合是应用;

23、工业机器人与吸盘夹具配合是应用;

PLC编程控制 、单片机实验室、计算机原理实验室设备、工业自动化实验台   更多产品>>

MES网络型模块式柔性自动化生产线

运动控制综合实训装置

六工位PLC可编程控制器实训台

机电一体化综合创新教学平台

机电一体化综合实训考核设备

PLC可编程控制

网络型可编程控制器综合实训装置

可编程控制器S7-1200综合

网络型PLC可编程控制器综合实训装置( PLC+ 变频 + 电气控制 + 触摸屏)

可编程控制器S7-1500综合

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)

西门子1214C网络型可编程控制器综合实训装置

网络型PLC可编程控制技术综合实训装置(PLC、变频器、触摸屏)

网络型PLC实训装置,PLC控制+变频+触摸屏+步进+伺服

电气实训操作台(PLC+变频+电气控制+触摸屏)

电气与PLC可编程控制综合实训装置

可编程控制综合实训装置

PLC可编程控制器实训装置

PLC可编程控制器实训装置

自动化控制技能实训台

物联网综合应用实训系统

物联网工程综合应用实训装置

物联网智能家居实训系统

建筑智能物联网实训系统

电气控制PLC实训台

可编程控制器、单片机综合实训装置

电气控制与PLC技术一体化

可编程技术

单片机技术应用实训考核装置

PLC控制技术与组态技术实训装置

单片机应用创新实验平台

单片机控制功能实训考核装置

单片机技术应用实训考核装置

PLC可编程控制器实验装置

PLC控制及变频驱动技术教学实训装置

可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)S7-1200

PLC综合控制实训装置

电机装配与运行检测实训平台

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)

网络型可编程控制器实验装置(三菱)

工业机械传动装调实训平台

工业数字化网络综合实训平台

工业运动控制技术实训装置

工业运动控制技术实训台

立体仓库实物教学实训装置

单片机控制二维运动

西门子工业控制与PLC综合实训平台

PLC可编程控制器实验箱

可编程控制器(S7-200SMART)实验室设备

西门子S7-1500 ,PLC+变频+电气控制+触摸屏

工业网络与组态实训装置

可编程电气控制综合实训装置

PLC网络综合实验平台

PLC可编程控制器综合实训装置(欧姆龙)

可编程控制器实训装置

可编程变频器及电气控制综合实训装置

工业自动化综合实训装置

工业控制综合实训装置

工业自动化通信网络实验台

可编程控制器自动化教学装置

变频技术实验设备

工学结合PLC实训台

(三菱PLC)综合实训装置

西门子PLC控制综合实训装置

PLC可编程变频调速综合实训装置

PLC单片机变频调速综合实训装置

PLC、变频器、电气控制、触摸屏实训装置

cr40plc可编程控制器综合实训装置

SB-PLC2可编程控制实验装置

可编程控制实验装置及单片机综合实验台

可编程控制器、单片机、自动控制原理综合实验台

PLC试验台、PLC实验实训考核设备

PLC变频器、伺服驱动器、步进电机驱动器实训装置

工业自动化通讯网络实训系统

网络型PLC可编程控制实验装置

PLC可编程控制实训装置PLC+电气控制

网络型PLC可编程控制器综合实训装置

PLC变频器触摸屏培训设备

调速PLC可编程控制综合实训装置

PLC可编程控制器实验台(三菱FX3U-48MR、变频、触摸屏)

PLC可编程控制器、单片机开发应用及电气控制综合实训装置

可编程控制器实训装置

单片机应用综合实训平台

PLC单片机实训台

单片机控制技术实训平台

单片机可编程控制综合实验装置

单片机技术开发平台

单片机开发综合实验装置

单片机开发应用技术综合实验装置

单片机控制技术实训平台

创新型单片机和EDA设计综合实验开发装置

单片机•CPLD/FPGA开发综合实验装置

AB自动化控制实训装置

单片机控制功能实训考核装置

单片机开发系统、自动控制原理综合实验装置

网络型可编程控制器(1500 PLC)实验装置

PLC可编程控制器实验装置 (PLC+伺服+变频器+电气控制+触摸屏)

工业数字化网络综合实训平台

单片机应用实训考核装置

单片机应用创新实验平台

单片机技术应用实训考核装置

网络型可编程控制器(1200 PLC)实验装置

PLC单片机变频器触摸屏实训台

PLC可编程控制技术综合实训装置(PLC、变频器)

网络型PLC可编程控制/微机接口及微机应用综合实验装置

网络型PLC可编程控制器综合实训装置(PLC+变频ABB+电气控制+触摸屏)

网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)

网络型PLC可编程控制器、变频调速、触摸屏、电气控制及单片机实验开发系统综合实验装置

网络型PLC可编程控制器、变频调速、触摸屏、电气控制及微机接口与微机应用综合实验装置

可编程控制系统实训平台

PLC实验实训台

PLC可编程控制实验及单片机实验开发系统综合实验装置

PLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置

PLC可编程控制系统、微机接口及微机应用综合实验装置

计算机装调与维修技能鉴定装置

计算机组装与维护实训装置

信号与系统·控制理论·计算机控制技术实验台

单片机实训箱、 可编程控制器实验箱

工业机器人循环生产线实训装备

工业机器人基础 (ABB机器人系统)

工业机器人拆装与调试实训台

机器人应用实训室设备

工业机器人多功能实训平台

工业自动化实训平台

PLC可编程控制器综合实验装置

数字化工业控制实训平台

工业电气自动化及电工技能考核实训平台

可编程工业控制实训平台

PLC综合实训台

三菱FX3G-40MR光机电一体化实训考核装置

西门子S7-1200光机电一体化实训考核装置

PLC可编程控制器综合实训装置

工业自动化综合实训装置

工业自动化综合实训装置(PLC+变频器+触摸屏+单片机)

工业全数字直流调速系统综合实训装置

变频调速系统开发平台

变频器工作原理

变频调速技术实训装置

交直流调速实训装置

工业电气综合实训装置

工业自动化控制一体化实训室设备

工业自动化综合实训装置

工业自动化综合实训装置(PLC+变频器+触摸屏+单片机)

工业自动化综合实训装置(西门子)

工业控制创新实训平台

自动化生产线实训室设备

工业全数字控制实训装置

工业自动化综合实验考核装置

工业电气自动化及电工电子技能考核实训平台

工业运动控制技术实训台

网络型plc综合实验平台

工业控制与plc综合实训平台

工业自动化网络控制平台

可编程控制器(西门子)综合实训室

可编程控制器(三菱)综合实训室设备

液压传动实验台、液压PLC实验台、气动液压PLC实验台、电梯模型、智能建筑实验室设备 更多产品>>

液压与气动工程技术实训台

透明液压传动与PLC控制实训装置

气动PLC控制实训装置

液压与气压传动(轧钢机)综合实训装置

液压传动测试实验台

工业型液压综合实验台

PLC控制液压与气动综合实训装置

液压元件拆装实训装置

液压与气压传动综合实训装置

液压气动PLC控制综合实训装置

实验教学用液压实验台(可视型)

多功能气动教学实验台

液压气压传动与控制实训操作平台

透明液压传动与PLC实训装置

液压与气压PLC控制综合实训装置

透明液压与气动PLC控制综合实训装置(软件控制)

透明液压传动与PLC控制实训装置

液压挖机与人机界面实训装置

PLC透明液压回路试验台

透明液压与气压传动综合实训装置(PLC控制、液压气动二合一)

液压传动与PLC实训装置(工业型单面)

PLC控制透明液压与气动综合实训装备

液压装载机实训系统

液压挖掘机实训系统

气动机械手实训考核装置

双面电气动PLC控制实训装置

气动传动实验台

液压传动基础实训箱

气动实训箱

基本液压传动实验台

液压传动实训台装置

气动机械手实训模型

透明液压传动与PLC实训装置

机电液气一体化实训平台

液压传动技术实验台

液压元件拆装实训台(实物)

液压传动教学装置

气动实训教学装置

双面透明液压传动技术教学装置

透明液压传动演示系统

液压传动实验台

透明液压传动与PLC实训装置

透明液压PLC控制实训装置

气动PLC控制实训装置

透明液压与气动传动综合实训装置

多功能气动教学实训台

工业型液压综合实验台

PLC控制液压与气动综合实训装置(工业型)

透明液压传动与PLC控制实训装置

透明气动PLC控制实训装置

液压控制综合实训装置

气动控制综合实训装置

四合一透明液压传动演示系统

液压与气压实验台

透明液压传动与PLC实训装置(铝合金框架)

叉车液压系统实训台

挖掘机液压系统与PLC控制实训装置

透明液压PLC控制实验装置(挖掘机液压试验台)

液压挖掘机实训装置

起重机械实训装置

装载机液压系统与PLC控制实训装置

起重机液压系统与PLC控制实训装置

液压与气压传动PLC综合实训装置(工业型)

液压传动与PLC实训装置(工业型单面)

透明装载机实训台

透明挖掘机实训台

传感器 、传感器实验设备、实验箱类、变频调速实验装置工业自动化

传感器综合实训装置

工业传感器检测及控制实训台

工业传感器应用与检测综合实训台

传感器技术实训室,传感器技术实训台,传感器技术实训装置

创新型测控传感器技术综合实验实训装置

传感与检测实训装置

传感器综合实验系统(22种传感器技术实验箱)

检测与转换传感器技术实验仪(20种传感器)

传感器技术实训装置

传感器应用技术实验设备

传感器应用技术实训考核设备

传感器系统实验仪

传感器与检测技术实验台

传感器技术实验箱

增强型型检测与转换(传感器)技术实验装置

压力传感器标定实验系统

热电阻和热点偶温度传感器校验实验系统

单片机传感器综合实验实训平台

液体流量仪表标定实验系统

压力控制测量实验装置

液位流量控制实验装置

气动薄膜控制阀与电气安装阀门定位调校实训置

检测与转换(传感器)技术实验17种箱

传感器与检测技术实训装置

创新型测控/传感器技术综合实验实训平台

流量控制测量装置

智能温度控制实训装置,自动温度测控实验装置

多媒体工程制图设计实验室设备

多功能升降式实用绘图桌

工程制图实验室设备

建筑工程制图实训室-土木工程实训室

钳工职业技能等级鉴定考核装置

钳工实验室成套设备

焊工、铆工实操室成套设备

焊接多功能实训实验室成套设备

钳工实训室简介、钳工实训工作台

机电一体化实验室设备、教学数控车床、教学数控铣床、透明电机模型、变压器模型  更多产品>>

光机电一体化控制实训系统

机电一体化实训装置

自动生产线拆装与调试实训装置

机电一体化实训装置

工业自动化综合实训装置

煤矿自动化控制实训平台

机电一体化综合实训考核设备

基于PLC机电一体化实训平台

自动化生产线实训考核装备

光机电气一体化控制实训平台

机电一体化综合实训实验系统

机电一体化系统综合实训平台

机电一体化综合系统实训装置

数字化工业机器人柔性生产线实训平台

MES网络型模块式柔性自动化生产线实训系统

MPS模块式柔性自动化生产线实训系统(六站)

灌装自动化生产线实训装置,机电一体化技师实训考核装置

机电一体化综合系统

光机电一体化实训考核装置

自动化生产线实训考核平台

自动生产线实训装置

智能控制技术实训台

自动化控制技术实训装置

智能机电一体化综合实训考核设备

机电一体化综合实训系统

光机电气一体化实训装置

电机故障诊断与维修检测实训考核装置

机床电路实训考核设备

机床电路

机床电气线路(四合一)考核实训装置

机床电气控制实训装置(柜式双面、四合一、四种机床)

机电一体化综合实训室设备、机电液气一体化实训平台

数控设备维修实验室设备、数控机床电气故障检测实训台

机电技术综合实训考核装置

光机电一体化实训考核装置

物料分拣实训装置

煤矿培训自动化试验台

自动生产线实训考核装置

工业自动生产线实训装置

机电一体化综合实训考核装置

光机电一体化实训室设备、自动生产线实训室设备

柔性自动化生产线实训系统(六站)

机电一体化技术应用及趋势

3D虚拟机床及机床线路实训装置

机床电气控制技术实训台

网络化智能型机床电气技能实训考核装置

机床智能实训考核装置

机床电气培训考核实验装置

网孔型万能机床电路实训考核鉴定装置

数控铣床装调与维修考核

数控车床电气控制与维修实训考核装置

多系统数控机床虚实一体训练机

机床电气实训智能考核装置(五种机床)

数控车床电气安装与调试

车床综合维修考核装置(各种系统)

精密双轴十字滑台

数控铣床装调与维修实训台

数控车床装调与维修实训台

数控加工中心实验室设备

数控加工中心装调与维修考核

数控车床装调与维修考核 (GSK980TDi)

数控铣床装调与维修考核 (广数GSK-980MDi)

数控车/铣床智能综合实训考核实验台

电工技能实训考核柜

机床电气控制技术及工艺实训考核装置(网孔板)

数控车铣复合机床、五轴五联动数控加工中心、五轴数控加工中心虚实一体训练机

SINUMERIK 840DSL 五轴数控加工中心虚实一体训练机

五轴数控加工中心虚实一体训练机

数控机床故障诊断与维修实训装置

步进电机交流伺服电动机驱动系统实验装置

光机电气一体化控制

光机电气一体化

光机电一体化控制实训装置

自动化生产线实训平台

智能制造人才综合实训室建设方案

机电一体化柔性生产线加工系统

MPS模块式柔性自动化生产线实训系统(六站)

智能型万能机床电气实训考核鉴定装置

变压器/电机控制综合实验装置

电机性能综合测试装置

电机与变压器维修

电机变压器维修及检测实训装置

电机故障诊断与维修检测实训考核装置

电机电控配线安装装置

机床电气控制实训装置

电机装配工技能实训装置

电机检修技能实训装置

电机拆装与维修实训台

模拟机床电气故障排除实训装置

机电一体化生产线

电气控制及PLC变频器电机实训装置

智能型四合一机床电气控制实训台

智能型四合一机床电气控制技能实训考核鉴定装置

龙门刨床电气技能实训考核装置

交流桥式起重机实训考核设备

Z3040B摇臂钻床电气技能实训考核装置

C650-2普通车床电气技能实训考核装置

Z3050摇臂钻床电路智能实训考核台

C6140普通车床电气技能实训考核装置

M7120平面磨床电气技能实训考核装置

T68镗床电气技能实训考核装置

X62W万能铣床电气技能实训考核装置

智能机床电路实训考核装置

空间及平面机构综合实验台   更多产品>>

钳工技能实训考核平台

工业机械传动装调实训平台

机械传动装调综合实训平台

机构运动创新设计方案拼装及仿真实验台

机械基础实训室设备,机械设计 ,机械传动实训台

五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模、级进模、复合模

机械基础综合实验室、机械设计实验室

机构创新组合设计实验台

机械运动创新方案拼装实验台

零件尺寸误差测量组合实训装置

零件形位误差测量组合实训装置

《几何体》实测绘图训练装置

《典型零件》实测绘图训练装置

《标准零件》实测绘图训练装置

《联接与配合》实测绘图训练装置

《千斤顶》实测绘图训练装置

《台虎钳》实测绘图训练装置

《齿轮泵》实测绘图训练装置

《减速器》实测绘图训练装置

测绘用装配体、齿轮泵、阀体及机件模型

减速器拆装

滚齿机

教学用插齿机实验台

轮系创新设计拼装及仿真实验台

机械传动方案优化综合测试实验台

曲柄滑块导杆凸轮机构实验台

螺栓与螺栓组联接综合实验台

创意组合机械系统装配训练综合实验平台

带传动效率测试分析实验台(基础型)

液体动压滑动轴承实验台

便携式机械系统传动创新组合设计实验台

机械设计制造 ,自动化专业实训装置

曲柄导杆滑块凸轮测试实验装置

齿轮传动测试分析实验装置

链条与万向节传动测试实验装置

机械系统集成及参数可视化分析实验台

机械传动创意组合测试实验台

A型机械传动方案创意组合及参数分析实验台

B型机械传动方案创意组合及参数分析实验台

自动化夹具综合实验台

车刀量角仪

齿轮范成仪

机械元件陈列柜

电机与变压器声动同步CD解说示教陈列柜

机械基础声动同步CD解说示教陈列柜

机械运动简图的测绘及分析实验模型

机械零件20教陈列柜

减速器声动同步CD解说示教陈列柜

机械原理声动同步CD解说示教陈列柜

机械制图16型陈列柜

模具示教陈列柜

金属切削示教陈列柜

金属工艺学CD解说示教陈列柜

公差配合陈列柜

钳工工艺学陈列柜

金属刀具陈列柜

机床夹具设计陈列柜

机械综合陈列柜《机械原理》《机械零件》《减速器》

车工工艺学陈列柜

机械设计基础陈列柜

机械设备拆装实训台

大型量具陈列柜

《机械创新设计》示教陈列柜

气动液压示教陈列柜

机械原理 ,机械创新实训装置,机械设计 ,机械传动

机械装调技术综合实训装置

机械制图模型,机械制图

机械制图立体示教模型、测绘模型画法几何投影箱

《机械基础》(中国劳动社会保障劳动版)

机械设计拆装实验室,机械设计实验室

公差与检测技术实训室

机械系统搭接装配训练实验台

透明电动机实训 、变压器

减速器拆装实验室,拆装实验用大型减速器 (全铝制)

机械装调技术综合实训装置

机械运动创新设计搭接实验台

机械机构基础实验台、机构创新实验台、动平衡原理实验台、轴系结构实验箱、机构搭接测试实验台、齿轮范成

透明五金冲压模拟机、透明液压注塑机演示模型、透明注塑成型模拟机、铝合金模具拆装模型

机械装调技术综合实训装置、机械设备装调与控制技术实训装置、机械装配技能综合实训平台

机械制图模型,机械机构模型,机械零件模型,机械原理模型,部件模型

电机及电子专业实训室、电工技术实训室

021-61482202 021-61482206
Baidu
map
