N0

配置名称

参数描述/规格型号

单位

数量

备注

一

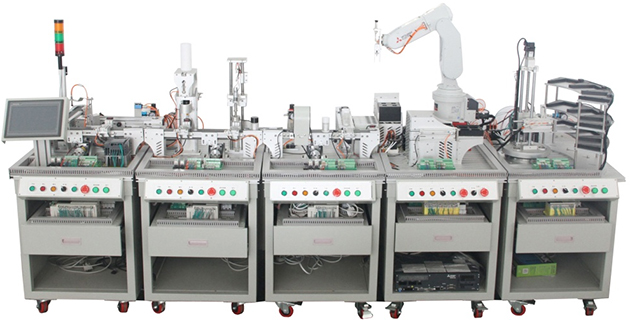

机电一体化综合实训考核设备

套

1

1

颗粒上料单元

套

1

2

加盖拧盖单元

套

1

3

检测分拣单元

套

1

4

6轴机器人单元

新时达STEP SD500

套

1

5

成品入仓单元

套

1

6

电源盒模块

套

1

7

电脑桌

张

2

8

装配桌

张

2

9

产品配件包

套

1

1)

网络跳线

8P 3M蓝色

条

1

2)

USB数据线

A型公插头转B型公插头3M蓝色

条

1

3)

工业级电源插座

3位10A线长2米

PCS

2

4)

PLC编程线

SC-11 3M

条

3

5)

PU气管

φ６ 蓝色

米

5

6)

PU气管

φ８ 蓝色

米

2

7)

物料盒盖（加工后）

个

6

8)

标签片(蓝色）

个

12

9)

标签片(白色）

个

12

10)

颗粒圆瓶身

个

24

11)

蓝色瓶盖

个

12

12)

蓝色物料块

个

10

13)

白色瓶盖

个

12

14)

白色物料块

个

50

15)

物料盒底

个

6

16)

电讯一字螺丝批

2.0mm(-)

把

1

17)

9件加长球头内六角

9PCS(1.5-10)MM公制

套

1

18)

空气压缩机

输出功率：360W工作压力：0.6mpa排气量：40L/min储气罐容积:12L

PCS

1

19)

内螺纹直通

APCF8-02

个

1

装在空压机上

20)

配套光盘

张

1

21)

设备使用说明书

PCS

1

22)

凳子

座直径:32CM*宽度:40CM*座高:45CM白色

张

4

23)

485通讯线

2芯屏蔽线 长2M两头压线针

条

4

24)

辅助耗材套件盒

套

1

N0

配置名称

配置说明及功能描述

1

颗粒上料单元

主要由电气挂板、操作控制板、上料输送皮带、主输送模块、循环选料模块、上料填装模块、实训桌组成,可进行PLC控制、变频器控制、直流电机控制、传感器设置、气动元件原理等多项实训项目。控制流程如下：

上料输送皮带逐个将空瓶输送到主输送带；同时循环选料机构将料筒内的物料推出,对颗粒物料根据颜色进行分拣；当空瓶到达填装位后,顶瓶装置将空瓶固定,主皮带停止；上料填装模块将分拣到位的颗粒物料吸取放到空瓶内；瓶子内物料到达设定的颗粒数量后,顶瓶装置松开,主皮带启动,将瓶子输送到下一个工位。此单元可以设定多样化的填装方式,可从物料颜色（2种）、颗粒数量（最多4粒）进行不同的组合,产生8种填装方式。

2

加盖拧盖单元

主要由电气挂板、操作控制板、输送模块、加盖模块、拧盖模块、实训桌组成,可进行PLC控制、传感器设置、气动元件原理、机械装调等多项实训项目。控制流程如下：

瓶子被输送到加盖模块下,加盖位顶瓶装置将瓶子固定,加盖机构启动加盖流程,将盖子（白色或蓝色）加到瓶子上；加上盖子的瓶子继续被送往拧盖机构,到拧盖模块下方,拧盖位顶瓶装置将瓶子固定,拧盖机构启动,将瓶盖拧紧。

3

检测分拣单元

主要由电气挂板、操作控制板、主输送模块、龙门检测模块、辅输送带组件、分拣机构、实训桌组成,可进行PLC控制、传感器设置、传感器组合检测、气动元件原理、机械装调等多项实训项目。控制流程如下：

拧盖完成的瓶子经过此单元进行检测：回归反射传感器检测瓶盖是否拧紧；龙门机构检测瓶子内部颗粒是否符合要求；对拧盖与颗粒均合格的瓶子进行瓶盖颜色判别区分；拧盖或颗粒不合格的瓶子被分拣机构推送到辅输送带上；拧盖与颗粒均合格的瓶子被输送到皮带末端,等待机器人搬运。

4

6轴机器人单元

主要由电气挂板、操作控制板、升降台A模块、升降台B模块、新时达STEP SD500型六自由度工业机器人及控制器、实训桌组成,可进行PLC控制、六轴机器人控制、步进驱动器系统控制、气动元件原理、机械装调等多项实训项目。控制流程如下：

两个升降台模块分别存储包装盒和包装盒盖；A升降台将包装盒推向物料台上；6轴机器人将瓶子抓取放入物料台上的包装盒内；包装盒4个工位放满瓶子后,6轴机器人从B升降台上吸取盒盖,盖在包装盒上；6轴机器人根据瓶盖的颜色对盒盖上标签位分别进行贴标,贴完4个标签等待成品入仓单元入库；

5

成品入仓单元

主要由电气挂板、操作控制板、堆垛机模块、成品仓库模块、实训桌组成,可进行PLC控制、伺服系统控制、传感器智能系统控制、气动元件原理、机械装调等多项实训项目。控制流程如下：

堆垛机模块把机器人单元物料台上的包装盒体吸取出来,然后按要求依次放入仓储相应仓位。2×3的仓库每个仓位均安装一个检测传感器,堆垛机构水平轴为一个精密转盘机构,垂直机构为涡轮丝杆升降机构,均由精密伺服电机进行高精度控制。

6

电源盒模块

具有6个单元交流电源提供,具有漏电保护、过流保护等用电安全保护功能。

7

产品配件包

包含了PLC编程线、触摸屏USB下载线、485通讯线、空气压缩机、排插座、物料瓶身、蓝色/白色瓶盖、蓝色/白色物料块、蓝色/白色标签、发货光盘、设备使用说明书、安装螺丝螺母等

8

工业4.0仿真实训软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术,可以进行电气仿真、电子仿真、在线学习,气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（3）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

2）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真,结构仿真,面板仿真,使用仿真；

②电能表：外形仿真,原理仿真,检测仿真,布局仿真,连仿真线,使用仿真；

③钳形电流表：外形仿真,原理仿真,使用仿真；

④兆欧表：外形仿真,原理仿真,使用仿真；

⑤直流电桥：外形仿真,使用仿真；

⑥配电板：外形仿真,布局仿真,连线仿真,使用仿真；

（3）照明电路安装

①荧光灯：器材仿真,电路仿真,原理仿真,连线仿真,排故仿真；

②两地控制线路：器材仿真,电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真,结构仿真,装配仿真,维修仿真；

②单相异步电动机：外形仿真,结构仿真,装配仿真；

③伺服电动机：外形仿真,结构仿真,原理仿真；

④步进电动机：外形仿真,原理仿真；

⑤直流电动机：外形仿真,结构仿真,装配仿真；

⑥变压器：外形仿真,结构仿真,原理仿真,装配仿真；

（5）低压电器

①交流接触器：外形仿真,结构仿真,原理仿真,组装仿真,检测仿真；

②继电器：外形仿真,结构仿真,原理仿真,检测仿真；

③常用闸刀开关：外形仿真,结构仿真；

④低压断路器：外形仿真,结构仿真,原理仿真；

⑤熔断器：外形仿真,结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真,结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真,电动葫芦仿真,z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

3）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器,单片机,数控,机器人,工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料,可进行网上试卷批阅,作业批阅,回答学生问题。

（3）教师可以自由组合不同教学手段,实现各种不同的教学方法,比如谈话式、研讨式、活动式、竞赛式等等,学习体验；

（4）学生可以登录在线学习系统,进行不同老师和不同课程学习,可以通过在线学习系统向老师提问,做笔记,评价及参与话题讨论

4）液压传动原理的动态演示并不少于18种动态演示。

5）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

6）气动回路仿真演示：28回路的仿真,14路"考考你！"典型气路设备故障。

7）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。

8）PLC运行数据显示：PLC输入电压监控,PLC输出电压监控,PLC输入开关监控,PLC输出开关控制以及PLC输入电压模拟量实时数据,可根据实际需求添加128路。

9）PLC运行历史数据：显示PLC运行历史数据,可按时、天、月进行查询历史数据曲线,以及历史数据表格,可表格数据导出处理。

9

★学生实训技能评分系统软件正版软件

维修电工职业资格考评软件（正版软件,投标文件中提供著作权证书）

能进行维修电工职业资格模拟考试,题型有单选题,判断题,操作题,软件有记时打分的功能,有大量的模拟试题,针对某些新颖,灵活试题会相应的并提供专业级的解题思路。

1）直流电与电磁的基本知识。2）交流电路的基本知识。3）常用变压器与异步电动机。4）常用低压电器。5）半导体二极管、晶体三级管和整流稳压电路。6）晶闸管基础知识。7）电工读图的基本知识。8）一般生产设备的基本电气控制线路。9）供电和用电的一般知识等考核

10

★物联网自动化应用软件（正版软件）

1）数据显示显示输入电压监控,输出电压监控,输入开关监控,输出开关控制以及输入电压模拟量实时数据,可根据实际需求添加128路。

2）控制：控制启动停止开关的开和关,输出电压值的给定,可根据实际需求添加128路。

3）历史数据：显示输入输出电压值的历史数据,可按时、天、月进行查询历史数据曲线,以及历史数据表格,可表格数据导出处理。

4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警,同时可以实现短信及邮箱报警。报警范围包括模拟量,开关量的上下线、阀值等状态进行设置报警。

5）终端包含：数据显示画面：画面显示输入电压数值,输出电压监控,开关状态输入,开关控制输出,以及云端连接二维码。联网设置界面：设置现场数据连接云平台后台数据库管理

11

★电工基本技能仿真软件（正版软件）

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

（1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故

（2）学员根据电路图自己布局电气设备并连接线路,自动检测线路错误。（3）电机及电气三维元件装配（4）元器件检测
