SBWDG-03电力拖动一体化实训装置
一、概述
电力拖动一体化 满足电气自动化、机电一体化、数控等专业的《电力拖动》、《机床电气控制》、《可编程序控制器》、《变频器》等课程一体化或实训教学,同时可支撑电工中级、高级等职业资格认定。
二、电力拖动一体化 技术指标
1.外型：整体尺寸1632mm×750mm×1638mm；
2.实训台架的材料：钢板、铝合金结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ三相五线；
2)固定交流输出：三相五线380V接插式2组、220V接插式2组。
4.整流二极管：提供整流二极管1N5408四个,用于能耗制动电路。
5.可调直流输出：0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
6.各种规格的电阻
提供75Ω/75W功率电阻三个,用于降压启动电路。
提供10Ω/25W功率电阻一个,用于能耗制动电路。
7.接口及仪表：指针式电压表2只,时刻监控电网电压变化；
8.保护：熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
三、 电力拖动一体化 结构功能

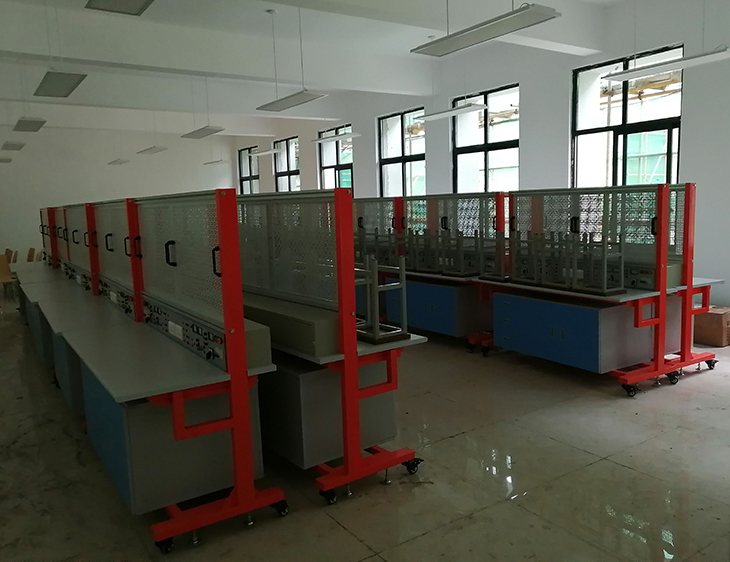

电力拖动一体化实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级；实验桌底部装有至少4个导向轮,方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料；右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为：1300mm×600mm×510mm。
4、网孔板：采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM,大小774*580MM
四、电力拖动一体化实训台配置表
号 |
名称 |
备注 |
1 |
带三相五线制电源实训台（一台两个工位） |
实训台由实训桌和电源控制柜组成： 1.实训桌：结构坚固、造型美观大方实用； 2.电源控制柜：满足电力拖动、可编程序控制器、变频器、触摸屏等各实训教学各实训单元的电源需求。 |
2 |
无线电源总控台（不低于30路） |
1、控制柜集成30路交流接触器控制。每一路控制模式分为手动、自动两种模式； 手动模式：使用机柜表面的旋钮进行控制； 自动模式：使用遥控器和触摸屏进行控制； 2、遥控器采用15键射频遥控器,实现单路独立控制,电源全开、电源全关、两组自定义控制 3、集成10.4寸触摸屏 a-单路独立控制,电源全开、电源全关、两组自定义控制 b-执行动作前语音播放,可启用可关闭 c-可以设置按键声音开关、延时控制时间、自定义控制组合 4、具有语音播报功能,音量可以调节,可以外接音响； 5、可以通过通讯口扩展电量采集模块,实时显示实训室用电状态； |
3 |
配套工具 |
满足电力拖动、可编程序控制器、变频器、触摸屏等各各实训单元实操的工具需求。 |
4 |
可编程控制器 |
FX5U |
5 |
变频器实训组件 |
三菱D720S 0.4KW |
6 |
通讯电缆 |
|
7 |
485通信模块 |
|
8 |
网格板 |
网格板 |
9 |
三相鼠笼式异步电动机 |
三相鼠笼式异步电动机 |
10 |
三相双速电动机M |
三相双速电动机M |
11 |
配套耗材 |
见耗材清单 |
耗材清单
序号 |
名称 |
数量 |
单位 |
1 |
低压断路器 |
1 |
个 |
2 |
漏电保护开关 |
1 |
个 |
3 |
熔断器（保险丝带座） |
5 |
个 |
4 |
交流接触器 |
8 |
个 |
5 |
热继电器 |
2 |
个 |
6 |
时间继电器 |
2 |
个 |
7 |
接线端子排 |
40端子 |
只 |
8 |
端子导轨 |
2 |
条 |
9 |
按钮盒（三按） |
3 |
个 |
10 |
按钮盒（两按） |
1 |
个 |
11 |
行程开关 |
4 |
个 |
12 |
塑料安装卡子 |
100 |
粒 |
13 |
不锈钢螺丝 |
100 |
枚 |
14 |
可靠安全实验电源连接导线 |
1 |
套 |
15 |
中间继电器 |
6 |
个 |
16 |
走线槽 |
3 |
米 |
17 |
网格板 |
1 |
个 |
18 |
凳子 |
1 |
张 |
19 |
三相鼠笼式异步电动机 |
1 |
台 |
20 |
三相双速电动机M |
1 |
台 |
21 |
时间继电器KT |
2 |
只 |
22 |
熔断器及熔芯配套FR1 |
3 |
套 |
23 |
熔断器及熔芯配套FR2 |
2 |
套 |
24 |
接线端子排 |
2 |
条 |
25 |
开关电源 |
1 |
个 |
26 |
可调电源模块 |
1 |
个 |
27 |
常用实训工具 |
1 |
套 |
28 |
通讯电缆 |
1 |
套 |
五、实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
24.PLC基本逻辑指令及应用；
25.三相异步电机的PLC点动控制
26.三相异步电机的PLC正反转控制
27.三相异步电机的PLC星三角启动控制
28.变频器BOP控制
29.变频器的外部端子控制
30.触摸屏的画面组态实训
31.触摸屏通讯组态实训
32.触摸屏逻辑组态实训
33.PLC、触摸屏、变频器综合实训
