2020年12月24日

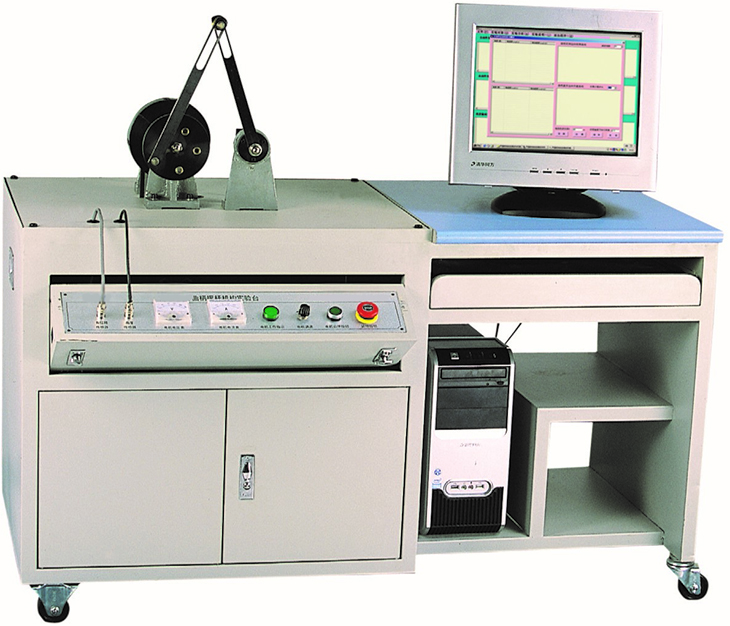

SBJC-CⅡ曲柄摇杆机构实验台
曲柄摇杆机构实验台是《机械原理》课程教学的综合性实验台,主要用于平面机构的设计及运动学分析。
一、性能特点：
1.实验台的实验机构安装在一个水平方向自由移动的可调框架上；
2.所有的杆构件长度可无级调节、分析该参数改变对机构运动特性的影响；
3.实验台采用操作台与电脑桌连体设计,电器控制板采用内置翻盖结构,美观实用,安全性强；
4.计算机测试分析软件功能强大,可自动或人机结合进行测试分析,运动模拟,理论仿真,保存数据和提高实验报告的模块。
二、主要技术参数：
1、曲柄摇杆机构：
曲柄长：30～50mm
机架长：150mm
摇杆长：180～240mm
连杆长：190～280mm
机架加速度计的方向角可调：0～360°
2、测试传感器：角位移传感器:输出电压:0～5V脉冲数:1000P? 2支
3、直流电机：125W主轴调速范围：0～250rpm
4、配送测试软件1套。
5、外形尺寸：760×600×1100mm
