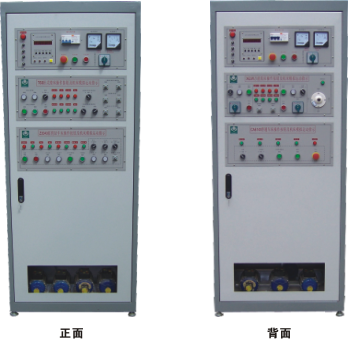

SBXK-760E机床电气技能实训考核鉴定装置（柜式双面、四合一、四种机床）
一、概述
机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。
二、特点
1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,把四种常用典型的机床线路组合在一个控制柜内,这四种机床分别为X62W万能铣床床、T68型卧室镗床、M7120平面磨床、C6140普通车床,该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核,经济效益更加显著。
2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。
5、可以人为的设置故障点,只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪（服务管理器）,为学员的考核提供了一个统一的标准。
三、机床电气技能培训考核柜的技术参数
1、输入电压：三相四线～380V±10%? 50Hz
2、工作环境：环境温度范围为-5℃～+40℃,相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm
5、设备重量：200kg
四、装置主要由以下几个部分组成
1、控制柜门
在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关；
通过电压指示切换开关,在电压表上分别能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大小；
定时器兼报警记录仪（服务管理器）,平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。
2、控制柜主体
控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。
3、故障设置箱,采用开关切换的方式进行故障设置,每种机床电路的故障箱盖上印有对应的机床的电气原理图,故障箱内设有64个故障开关,其中X62设有16个故障点、C6140设有16个故障、T68设有16个故障点、M7120平面磨床设有16个故障点,每个故障箱门均配有钥匙,便于管理和考核。
五、完成的实训项目
1、认识低压电气的结构
2、CA6140普通车床电气控制培训
3、CA6140普通车床电气线路排故考核
4、X62W铣床电路床电气控制培训
5、X62W铣床电路床电气线路排故考核
6．T68卧式镗床电气控制培训；
7．T68卧式镗床电气线路故障的设置与排除实训；
8．M7120平面磨床电气控制培训；
9．M7120平面磨床电气线路故障的设置与排除实训；
10、通过操作机床,掌握常用机床的操作方法
六、控制电路配置清单
设备 |
序号 |
材料名称 |
规格型号 |
数量 |
备注 |
1、CA6140车床 |
1 |
转换开关 |
LW5D-16/3,500V,16A |
1 |
|
2 |
熔断器 |
RT14-32 |
6 |
||
3 |
交流接触器 |
LC1-D0910,110V |
3 |
||
4 |
变压器 |
380V/110V、24V、6V |
1 |
||
5 |
热继电器 |
LR2-D1306 |
2 |
||
6 |
按钮 |
XB4-?22 |
3 |
Φ22.5mm |
|
7 |
信号灯 |
6V /XB6-?16 |
1 |
Φ16mm |
|
8 |
照明灯 |
24V/ XB6-?16 |
1 |
Φ16mm |
|
9 |
旋钮开关 |
XB2-?22 |
2 |
Φ22.5mm |
|
2、M7120平面磨床 |
1 |
转换开关 |
LW5D-16/3,500V,16A |
2 |
|
2 |
熔断器 |
RT14-32 |
7 |
||
3 |
变压器 |
380V/110V/24V/6V |
1 |
||
4 |
照明灯 |
24V XB6-?16 |
1 |
||
5 |
交流接触器 |
LC1-D0910,110V |
5 |
||
6 |
时间继电器 |
RE48,110V |
1 |
||
7 |
行程开关 |
ME-8111 |
5 |
||
8 |
交流电磁铁 |
MQI-0.7N ,110V |
1 |
||
9 |
热继电器 |
LR2-D1306 |
2 |
||
10 |
按钮 |
XB4-?22 |
6 |
||
11 |
旋钮开关 |
XB2-?22 |
1 |
||
3、T68卧式镗床 |
1 |
转换开关 |
LW5D-16/3,500V,16A |
1 |
|
2 |
熔断器 |
RT14-32 |
9 |
||
3 |
交流接触器 |
LC1-D0910,110V |
4 |
||
4 |
中间继电器 |
RXL4A06B |
1 |
||
5 |
时间继电器 |
RE48 110V |
1 |
||
6 |
变压器 |
380V/110V/24V/6V |
1 |
||
7 |
热继电器 |
LR2-D1306 |
2 |
||
8 |
旋钮开关 |
XB2-?22 |
4 |
||
9 |
按钮 |
XB4-?22 |
5 |
||
10 |
指示灯 |
6V? XB6-?16 |
1 |
||
11 |
照明灯 |
24V XB6-?16 |
1 |
||
14 |
三相异步电动机 |
380v |
7 |
||
15 |
三相异步双速电动机 |
380v |
1 |
||
16 |
按钮 |
XB4-?22 |
4 |
||
17 |
急停开关 |
2 |
|||
18 |
交流接触器 |
LC1-D0910,380V |
2 |
||
4、X62W铣床电路 |
1 |
转换开关 |
LW5D-16/3,500V,16A |
1 |
转换开关 |
2 |
熔断器 |
RT14-32 |
8 |
||
3 |
控制变压器 |
380V/110V |
1 |
||
4 |
照明变压器 |
380V/24V |
1 |
||
5 |
照明灯 |
24V |
1 |
||
6 |
电阻 |
680欧,50W |
2 |
||
7 |
交流接触器 |
CJ20-10,110V |
6 |
||
8 |
热继电器 |
JR36-20 |
3 |
||
9 |
交流电磁铁 |
MQI-0.7N,380V |
1 |
||
10 |
十字开关 |
TCS30-1111-11/11/11/11 |
2 |
||
11 |
按钮 |
LAY7 |
6 |
||
12 |
旋钮开关 |
LAY39 |
2 |
||
13 |
组合开关 |
LW5D-16/3,500V,16A |
1 |
||
14 |
组合开关 |
HZ1－10/E16,三极,10A |
1 |
||
15 |
组合开关 |
HZ1－10/E16,二极,10A |
1 |
