模拟办公楼热计量供暖实训装置

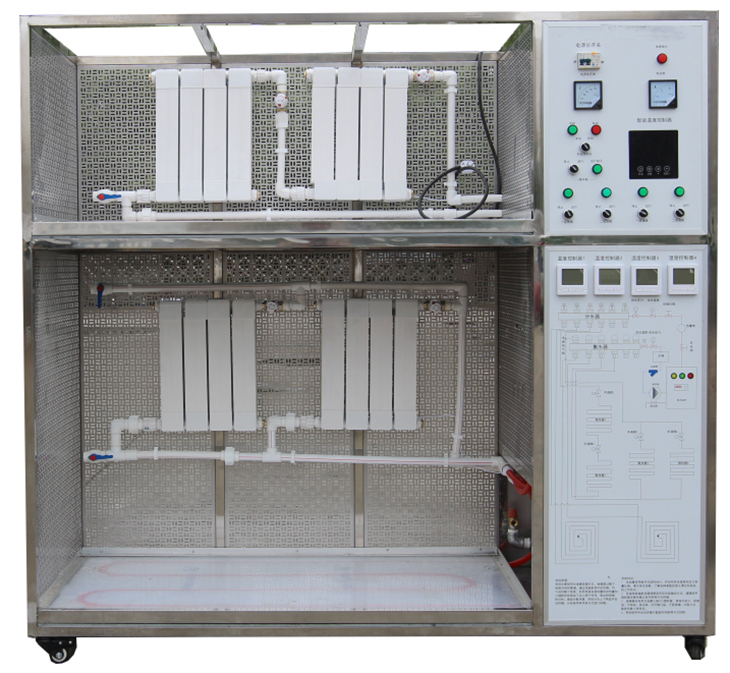

SBHMH-02模拟办公楼热计量供暖实训装置



模拟办公楼热计量供暖实训装置随着现代社会步伐的加速发展,人们对建筑的功能要求也是越来越多的,而对于多数的国家来说,供暖系统仍然是一个比较大的难题,怎么能够在供暖系统中更加的选择节能技术,将是一个很大的课题,但是这不是能够阻挡我们的脚步的。这样才能够不断的使我们进步。

一、系统概述:

1.整体式全真暖气片和管路,透明地板,能看清隐蔽管路的全部结构和走向。

2.一二层均设置热计量表,整个系统由锅炉及循环泵实现热循环演示。

3.展示了单管跨越式供暖系统和单管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。

4.所有散热器和水暖设备都能全真演示。

5.系统分上下两层分户墙暖与地暖结合设置

6.系统管路采用带用串联与并联两种方式结合布置

7.系统具有温度自动控制和手动控制

8.智能温度设置定时控制等

9.定时分段控制

10.智能设温,智能启停控制

11.防冻功能

12.防干烧功能

二、技术参数:

1.外形尺寸:2000×800×2000mm

2.框架材料:304不锈钢

3.地板材料:有机玻璃

4.设计压力:0.05MPa0.75Mpa

5.安全保护:具有漏电自动保护装置和接地保护。

三、实训项目:

实训一:模拟楼热计量采暖系统操作演示

实训二:单管串式供暖系统的认识

实训三:双管同程式供暖系统的认识

实训四:地暖供暖系统的认识

实训五:热计量表的计量操作及拆装实训

实训六:锅炉的拆装及操作实训

实训七:循环泵的操作及拆装实训

实训八:分水器、集水器的操作及拆装实训

实训九:薄壁钢管散热器的拆装实训

实训十:铜铝复合散热器的拆装实训

实训十一:地暖管路辅设拆装实训

实训十二:温控安装与调节实训

四、产品技术要求:

5.1、循环水泵:

供电电压:AC220.频率:50HZ,功率:205,扬程:10,流量:95/MIN口径DN25,三档调速。

5.2、锅炉控制介绍:

智能温控器使用条件温度-10℃~+60℃,相对湿度45~95%;电网电压220V275V~165V),~50Hz以下为具体功能介绍。

显示加热温度,定时开关机,实时时钟;加热温度显示范围:0℃~99℃  精度±1℃

设定工作温度范围:20℃-85℃

设定工作档位范围:1~3

时钟,定时开、关时间范围:00-24

启动加热温差度数范围:5-20℃

循环泵启动温度范围:10-60℃

工作状态动态显示:

1)加热器显示:加热开启时,加热档位符号显示。

2)循环泵显示:循环泵开启时,风叶转动;关闭时,风叶关闭不显示。强制循环时,"循环泵"三个定不停闪动。

3)漏电显示:当检测到的漏电时,漏电代码闪烁显示"LD"

4)定时开,定时关显示:当定时开,定时关启动时"定时开""定时关"符号显示。

5.3、地暖温控制器参数:

电压:AC230V 5060Hz

功耗:2VA

控温范围:5...35℃(可修改为5-90℃

外限温值:5...60℃(出厂22℃

测温方式:内外置NTC温度传感器

温度开关偏差:0.5-10℃可调,出厂±1℃

环境温度:-5~50℃

防护等级:IP20

外壳材质:阻燃PC

5.4、地暖敷设:

(1)、根据水系统地暖的使用和安装工况,采用高密度隔热环保材料和纯铝反射模复合而成,成功解决混泥土湿式地暖安装方式带来的占层高、散热慢、能耗高、安装复杂等缺点,将地暖复合层和地垫宝合二为一,降低了地暖浇注层的安装高度和建筑造价;表面纯铝反射模板结构层,大大提高了散热面积和导热速度,同时发挥热辐射、传导、对流三种传导方式,迅速提高了地暖的热效应时间,地暖模块上面直接安装地板,还可以增强地板舒适的弹性脚感,具有不占层高、升温快、节能、施工简便、增强地板弹性等显著优点,是地暖行业最优化的安装模块,具有很高的性价比。包括水地暖模块和电地暖模块两大类。干式地暖系统是目前地暖行业最优化、综合性价比最高的施工工艺系统。

(2)、施工简洁:采用新型地暖模块工艺,地暖混泥土浇注模拟层,大大简化了多层复合的烦琐安装工艺,施工周期缩短了近5倍,在铺设地板前一天安装,安装快捷即装即用;

(3)、可靠寿命长:采用PE-RT地暖专用管,整根盘管安装,根除漏水隐患质量可靠,寿命可达50年;

(4)、暖气墙暖系统安装

管道接口:DN20

供暖面积>20平米

五、系统配置:

1、主要配置:

供水箱、循环水泵、分集水器、电动阀、液晶显示面板,系统原理展板、智能温控制仪等、一二层处均设热电动调阀门,一层供暖系统为双管同程式供暖系统,一层地板采用回旋式地暖辅设,左、中、两面框壁各设置铜铝复合散热器、薄壁钢管散热器(艺术造型);二层供暖系统为单管串联式系统,散热器左、中、薄壁铜铝管散热器(艺术造型)、外观整洁。二层地板采用回旋式地暖辅设、供回水主立管沿框架左侧设置;控制采用智能温控系统,手自动控制方式,直显示。

2、实训耗材

序号

名称

数量

1

PPR管剪

1

2

复合管剪

1

3

十字螺丝刀

1

4

一字螺丝刀

1

5

焊锡丝

1

6

烙铁架

1

7

万用表

1

8

PPR热熔机

1

9

钢锯、锯条

1

10

3米卷尺

1

11

300扳手

2

12

14寸管钳

2

13

尖嘴钳

1

14

生料带

10

15

M8内六角扳手

1

16

M4内六角扳手

1

17

记号笔

1

18

剥线钳

1

19

斜口钳

1

20

DN20铜手阀

2

21

6PPR

10

22

6PPR三通1/2

10

23

6PPR活节

4

24

6PPR过桥弯

10

25

6PPR弯头1/2

5

26

6PPR弯头

20

27

6PPR三通

20

28

6PPR直接

6

29

6PPR管卡

1包(20只)

30

铜铝散热器

2

31

温控制阀

2

32

M8*40镙丝镙冒垫片

100

33

M4*40镙丝镙冒垫片

100

34

M4*10镙丝镙冒垫片

100

35

520胶水

2

36

M8x40内六镙母

50

37

M8x20内六角镙母

50

38

40X40直角件

10

39

M5X4内六角镙母

100

40

M5垫片

200

41

M5X20T型镙母

200

42

M8内六角板手

1

43

M6内六角板手

1

44

人字梯

1

45

工具车

1
