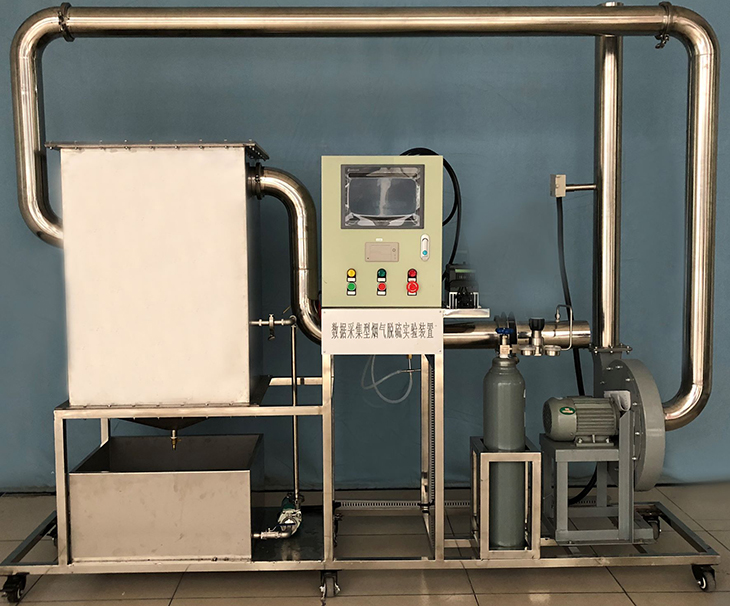

SB-HJ46数据采集烟气脱硫实验装置
烟气脱硫实验室的任务是消化、吸收国外先进技术,开发适合国情的脱硫工艺及装备,提供政策咨询,为脱硫工程的设计、施工、调试、测试及运行服务,普及和推广脱硫技术,提高我国脱硫技术水平。
一、实验目的
1.了解用板式塔吸收法净化废气中SO2的原理和效果；
2.改变空塔速度,观察吸收塔内气液接触状况和液泛现象；
3.掌握测定板式吸收塔的吸收效率及压降的方法；
4.测定化学吸收体系（碱液吸收SO2）的体积吸收系数。
二、技术参数
1.填料吸收塔Φ100mm、H=1000mm；Φ5-8mm瓷环填料；
2.入口气体温度常温到80℃；处理风量10m3/h；
3.设备压降1500~2500Pa；脱硫效率90%以上；
4.工作电源：220V±10%,50Hz；安全保护：具有接地保护、漏电保护、过流保护；功率2000W。
5.电气线路安装要求：布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点；
6.装置外形尺寸：1400mm×550mm×1900mm。
三、主要配置
1.在线SO2气体浓度检测装置2套：风管样式、量程0-2000ppm、输出4-20MA；
2.风管内在线温度、湿度检测系统1套：316L不锈钢壳体,远传显示,温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA；
3.西门子PLC：SIEMENS CPU224、显示器：显控SK-102BE液晶触摸屏、实时记录历史数据和实时曲线、数据处理软件,微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
4.德国德固赛进口亚克力填料塔1套、瓷环填料若干1套、进液管1根、折板除雾器1套；
5.气体混合器1套、预热器1套、吸收液加热设备1套、温控器2只；
6.SO2气体与钢瓶1套（10升）、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路；
7.贮液箱1只：白色12mm厚台湾喜德PP板；耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套；
8.涡轮风机1台、气体流量计3个；
9.设备标牌（采用丝印腐蚀凹字金属标牌400*160*3mm）、安装控制柜（锌合金弹跳锁、万向轮及禁锢脚）1只、漏电保护开关、按钮开关（德力西）不锈钢连接管路等组成。
