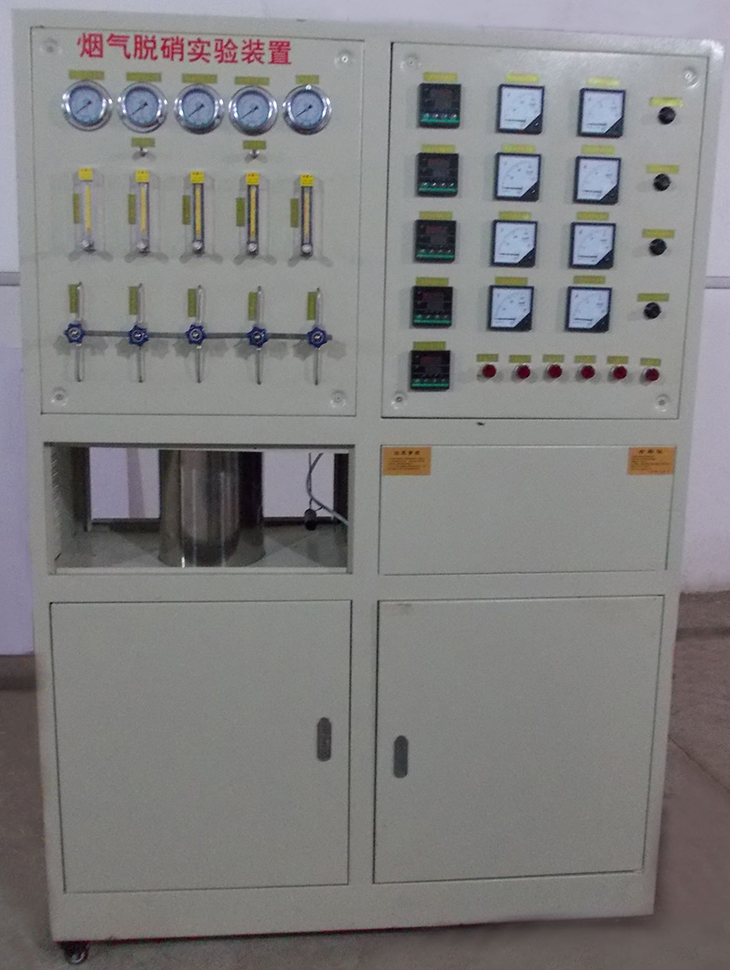

SBHJ-39烟气脱硝实验装置

催化转化是气态污染物控制的主要方法之一。目前烟气脱硝主要是通过通过选择性催化还原方法来进行的,即通过催化剂的作用通过向烟气中施压合适比例的氨将NO还原转化为无害的N2和水。本实验装置采用实验室专用的小型固定床不锈钢管式催化反应器,该反应器中催化剂装卸方便,催化反应恒温区长、操作简单,适于气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。除主要用于烟气催化还原脱硝教学试验外,通过适当改造,还可进行气态污染物的催化氧化教学实验。装置设有进气与尾气取样口,可通过注射器或气袋取样分析。

一、实验目的

1.掌握SCR催化转化氮氧化物废气处理的特性与规律

2.了解与熟悉烟气脱硝的工艺流程及操作方法。

3.对一定浓度的NOx废气进行催化反应实验、确定其不同条件下的催化效率、及不同催化剂活性评价。

4.通过本实验掌握SCR催化作用的原理、催化剂的化学和物理特性、催化净化工艺,利用陶瓷蜂窝形催化剂制作起——固催化反应器的设计(包括空间流速、停留时间、催化床断面风速等),熟悉烟气分析仪及各种表征催化剂的仪器的使用。

二、技术参数

1.不锈钢管式催化反应器1套,内径10mm;长550mm;最高使用压力0.25MPa;加热功率3kw;三段加热,最高使用温度1000℃;温度显示精度为1℃,温场稳定度±5℃,升温速率1~20℃可任意设置;

2.催化净化效率约:70-90%;催化剂基材主要由TiO2V2O5WO3等构成;催化剂使用寿命≥16000h

3.工作电源220V,安全保护:具有接地保护、漏电保护、过流保护,功率3300W

4.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点;

5.装置外形尺寸:1600mm×600mm×1800mm

三、主要配置

1.安装控制柜1个:304不锈钢材质;

2.气体预热装置1套:不锈钢材质;

3.加热控温系统3套,调节电流表4个,AI智能温度数据采集及控制系统4套;

4.质量流量控制器4套(一氧化氮、氨气、氧气、氮气):流量0100SCCM、输入输出信号420mA

5.冷却器1个、冷却水泵1台、冷却水箱1个;6.压力表5套,气体与8L铝钢瓶4套(含不锈钢减压阀),不锈钢微调阀,不锈钢卡套连接、不锈钢气体管路;

7.还原催化剂1套、

8.设备标牌(采用丝印腐蚀凹字金属标牌400*160*3mm)、气体混合器1套、气液分离器1套、专用气体人工取样口2个、不锈钢连接管路等组成。
