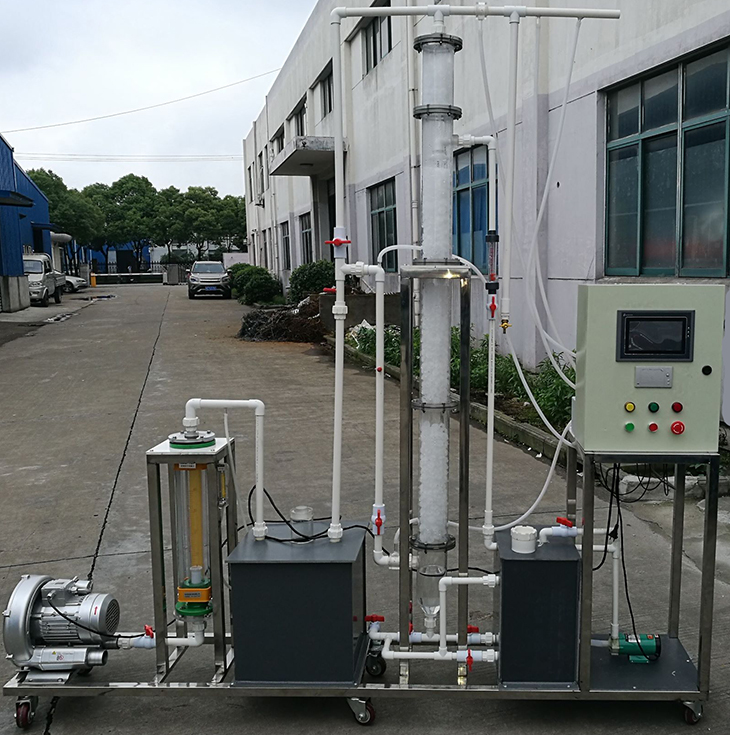

SBHJ-36数据采集碱液吸收法净化气体中二氧化硫实验装置
一、实验目的
1.了解碱液吸收法净化气体中二氧化硫的原理；
2.熟悉碱液法净化二氧化硫气体装置的构成及实验的操作。
二、技术参数
1.动力装置布置为负压式、处理气量约：2.5~25m3/h；
2.填料塔Φ100mm×1800mm；
3.SO2进气浓度：0.0~0.2%、空塔气速：0.5~1.2m/s、压力损失：500Pa/m、液气比：1~10L/m3、喷淋密度：6~8m3/(m2?h)、雾沫夹带：小于7%、吸收效率约：80%；
4.工作电源：三相五线380V±10%,50Hz；安全保护：具有接地保护、漏电保护、过流保护；功率1500W；
5.电气线路安装要求：布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点；
6.装置外形尺寸：2100mm×500mm×2200mm。三.主要配置
1.在线SO2气体浓度检测装置2套：风管样式、4-20MA输出；
2.在线风压、风量及风速检测系统1套：L型皮托管1套；316L不锈钢壳体、远传显示、量程0-10Kpa、输出4-20MA、精度：±5%；
3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体,远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA（4线制）、供电9-36VDC；
4.显示器：显控SK-102BE液晶触摸屏、PLC：SIEMENS CPU224,实时记录历史数据和实时曲线、数据处理软件；微型打印机1套：荣达RD-HD48-484-16；
5.透明德国德固赛进口亚克力三段填料塔1套、填料1批（Φ25mm空心多面球）、除雾器1套；
6.透明测压软管1套、气体混合器1套：Φ200mm×250mm；
7.SO2气体与钢瓶1套（10升）、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路；
8.贮液箱1只：白色12mm厚台湾喜德PP板；耐酸耐碱水泵1台、流量计1只、液体喷淋分配装置1套；9.离心通风机1台：1500W,变频控制风机风量1套；10.设备标牌（采用丝印腐蚀凹字金属标牌400*160*3mm）、电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关（德力西）；11.不锈钢复合管连接管道和闸阀、不锈钢框架（万向轮及禁锢脚）等组成。
