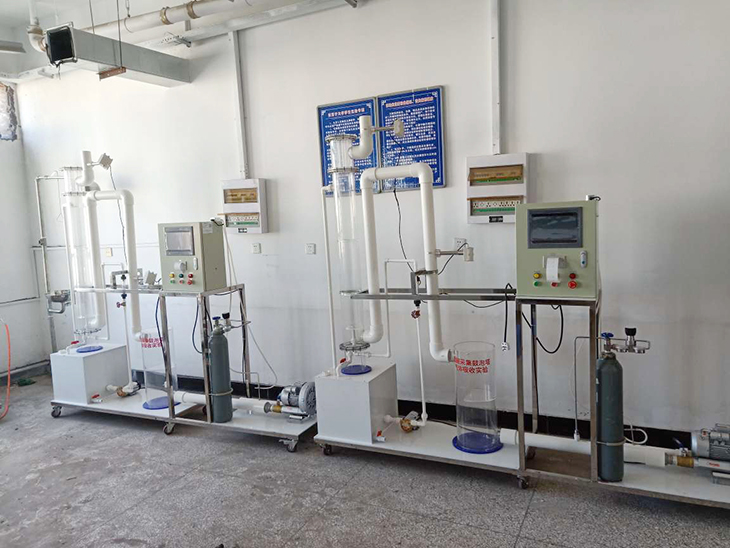

SBHJ-34数据采集鼓泡塔气体吸收实验装置
一、实验目的
1.了解鼓泡反应器的种类、基本结构、装置的流程、设备构造和操作方法;
2.熟悉鼓泡反应器的工作原理;
3.了解鼓泡反应器在大气污染控制工程中的应用;
4.掌握了解鼓泡反应器吸收混合器中CO2。
二、技术参数
1.吸收温度:常温、动力装置布置为负压式、处理气量约:100m3/h;
2.吸收塔材质:德国德固赛进口亚克力、φ150*1200mm;
3.SO2进气浓度:0.01~0.2%;
4.吸收效率约:80%、空塔气速2-3.5m/s、液层厚度800mm、吸收液体循环利用,无外排污水;5.工作电源:三相五线380V±10%,50Hz;安全保护:具有接地保护、漏电保护、过流保护;功率900W;
6.电气线路安装要求:布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点;
7.装置外形尺寸:1500mm×550mm×1800mm。
三、主要配置
1.在线SO2气体浓度检测装置2套:风管样式、量程0-2000ppm、输出4-20MA;
2.在线风压、风量、风速检测系统1套:L型皮托管1套;316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±5%;
3.风管内在线温度、湿度检测系统1套:316L不锈钢壳体,远传显示,温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA;
4.西门子PLC:SIEMENS CPU224、显示器:显控SK-102BE液晶触摸屏、实时记录历史数据和实时曲线、数据处理软件,微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;
5.德国德固赛进口亚克力鼓泡反应器1套、折板除雾器1套、气体混合器1套;
6.透明测压软管1套、气体混合器1套;
7.人工监测进出口2组、测压环2组;
8.SO2气体与钢瓶1套(10升)、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路;
9.贮液箱1只:白色12mm厚台湾喜德PP板;耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套;
10.离心通风机1台:1500W,变频控制风机风量1套;
11.设备标牌(采用丝印腐蚀凹字金属标牌400*160*3mm)、电控箱(锌合金弹跳锁)1只、漏电保护开关、按钮开关(德力西);
12.联塑LESSO不锈钢连接管道和闸阀、韩国浦项不锈钢框架(万向轮及禁锢脚)等组成。
