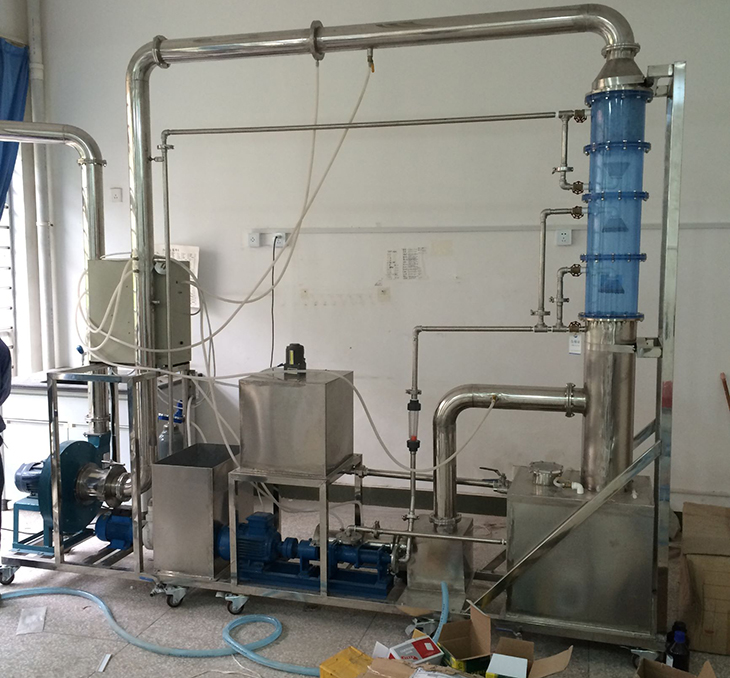

SBHJ-32数据采集双碱法脱硫实验装置
一、实验目的
1.了解污染物SO2的危害；
2.熟悉喷淋塔的特性和结构；
3.掌握双碱法(Na2CO3／Ca(OH)2)的处理工艺：是在石灰法基础上结合钠碱法,利用钠盐易溶于水,在吸收塔内部采用钠碱吸收SO2,吸收后的脱硫液在再生池内利用廉价的石灰进行再生,从而使得钠离子循环吸收利用。该工艺综合石灰法与钠碱法的特点,解决了石灰法的塔内易结垢的问题,又具备钠碱法吸收效率高的优点。
二、技术参数
1.处理气量约：100-300m3/h；
2.吸收效率：80%、塔径Φ200mm、高1500mm；
3.工作电源：三相五线380V±10%,50Hz；安全保护：具有接地保护、漏电保护、过流保护；功率3000W；
4.电气线路安装要求：布置线槽,电源线、控制线等线材规范整理,具有绝缘、防弧、阻燃自熄等特点；
5.装置外形尺寸：2300mm×550mm×2100mm；
三、主要配置
1.在线SO2气体浓度检测装置2套：风管样式、量程0-2000ppm、输出4-20MA；
2.在线风压、风量、风速检测系统1套：L型皮托管1套；316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA；风量、风速测量精度：±5%；
3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体,远传显示,温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA；
4.西门子PLC：SIEMENS CPU224、显示器：显控SK-102BE液晶触摸屏、实时记录历史数据和实时曲线、数据处理软件,微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
5.吸收塔1套、吸收浆液螺旋喷头2套、除雾器喷头1批、吸收液槽1套；
6.浆液泵1台、耐腐清水泵1台、流量调节阀1只、制浆系统1套、水箱1只、除雾器2套、气体配气缓冲器1套、吸收液槽曝气风机1台、吸收液槽曝气设备1套、优质除沫器1套；
7.透明测压软管1套、气体混合器1套；
8.人工监测进出口2组、测压环2组；
9.SO2气体与钢瓶1套（10升）、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路；
10.贮液箱1只：白色12mm厚台湾喜德PP板；耐酸耐碱水泵1台、液体流量计1只、液体喷淋分配装置1套；
11.离心通风机1台：1500W,变频控制风机风量1套；
12.设备标牌（采用丝印腐蚀凹字金属标牌400*160*3mm）、电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关（德力西）；
13.联塑LESSO不锈钢连接管道和闸阀、韩国浦项不锈钢框架（万向轮及禁锢脚）等组成。
