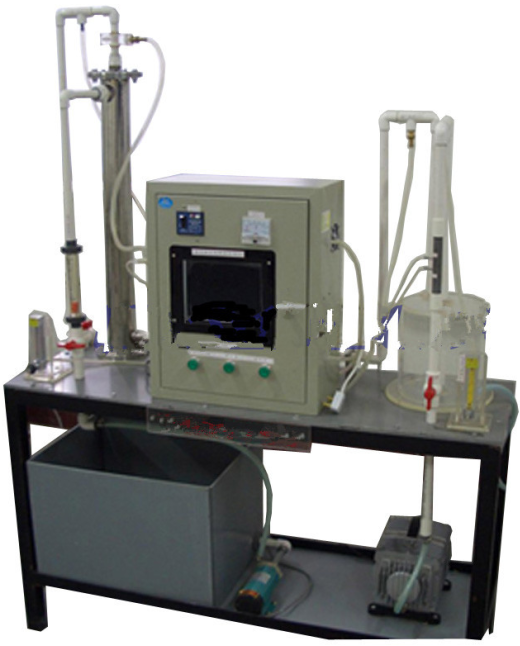

SBHJ-548空气中氮氧化物吸附装置
（气体及钢瓶及减压阀和分析仪（用户自备））
一、设备特点：
1.设备布局合理、美观,结构清晰,整体感强。
2.填料塔、气体缓冲箱、尾气洗涤罐、NO2吸附罐等都为透明有机玻璃制造,可观察整个气体处理过程的实验现象,加深对设备整体结构的了解,掌握氮氧化物吸附处理流程的各项细节。
二、实验目的：
1.了解氮氧化物吸附装置的原理及结构。
2.通过对NO2气体进行吸附试验,得到吸附净化效率、不同空塔气速下穿透曲线和保护作用时间等数据。
三、主要配置：
气体缓冲器、三段活性炭吸附塔、尾气洗涤罐、NO2吸附罐、活性炭填料、真空泵、NO2气体钢瓶及减压器（用户自备）、气体转子流量计、电控箱、管道阀门、不锈钢支架。
四、技术参数：
1.环境温度：5℃～40℃、电源220V,功率：≥500W。
2.实验气量1～5m3/h,气体转子流量计：6-60ml/h,0.6-6m3/h。
3.NO2净化效率大于95％。
4.真空泵：旋片式真空泵抽气速率: ≥2L/s转速: 2800r/min,功率: 370W。
5.气体缓冲器和尾气洗涤罐,容积6L,材质：优质有机玻璃。
6.活性炭吸附塔尺寸：Φ100×1000mm,材质优质有机玻璃,功能：用于装填填料以吸附氮氧化物。
7.各项电路指示、操作均在控制屏面板进行。
8.控制屏和框架均为304不锈钢,结构紧凑。
9.外形美观,流程简单,操作方便。
10.外形尺寸：1200×500×1800mm,框架为可移动式设计,带脚轮及禁锢脚。
