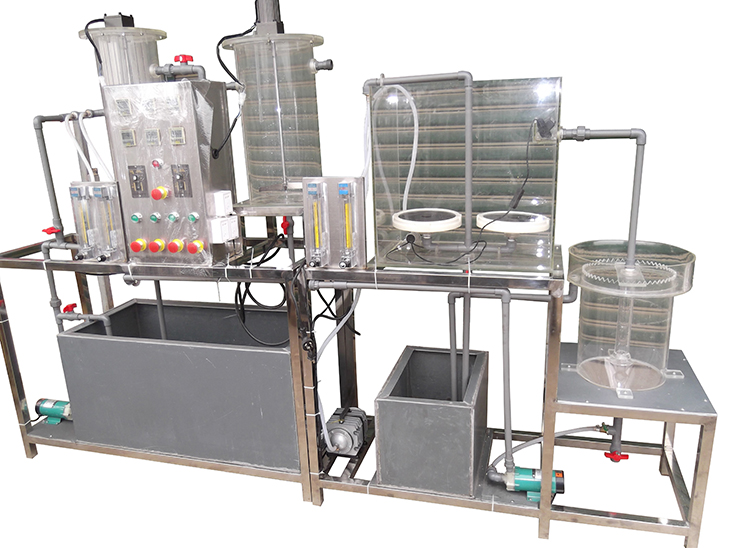

SBHJ-539A2/O工艺城市污水处理模拟装置
一、设备特点：
1.设备布局合理、美观,结构清晰,整体感强。
2.设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3.所有反应池、沉淀池均为透明有机玻璃制造,可观察污水在整个处理过程的实验现象,加深对设备整体结构的了解,掌握污水处理流程的各项细节。
4.厌氧池设有搅拌装置,有利于厌氧反应的进行,设有沼气计量和回收处理系统,曝气量可以调节控制,采用复合式倒置A2/O工艺来处理污水,强化了除磷脱氮的效果。
5.装置既可单独使用完成相应实验,又可与其他设备组合成污水处理系统。
二、实验目的：
1.了解A2/O工艺的组成,运行操作要点。
2.确定去除率高、能量省的运行参数。
3.针对一些工业污染源对该工艺运行的冲击,提出准确的判断,避免造成较大的事故。
4.用设备培训学生、技术人员、操作人员,考核其独立的工作能力,提高人员的技术素质和企业管理水平。
5.利用设备运输方便的特点可以在拟建污水厂的现场,进行污水处理可行性的试验。
三、主要配置：
废水配水箱、厌氧池、缺氧池、好氧池、沉淀池、进水泵、液体流量计、气体流量计、静音充氧泵、不锈钢搅拌器、调速电机、可控硅调速装置、污泥回流泵、污泥回流流量计、混合液回流泵、混合液回流流量计、管道阀门、不锈钢支架、电控箱。
四、技术参数：
1.环境温度：5℃～40℃,电源220V。单相三线制功率500W。
2.处理水量：2～8L/h；污泥负荷:（KgBOD5/KgMLVSS·d）0.15~0.25,污泥龄:15~27d,污泥回流比:40~100%, 设计处理效果:出水BOD5≤20mg/l,BOD5去除率≥92%；
3.缺氧池 有机玻璃制作,厚度8mm,尺寸为：Φ300x600mm 1个。
4.厌氧池 有机玻璃制作,厚度8mm,尺寸为：320x320x600mm 1个 。
5.好氧池 有机玻璃制作,厚度8mm,尺寸为：520x420x600mm 1个 。
6.沉淀池 有机玻璃制作,厚度6mm,尺寸为：Φ300x450mm 1个。
7.空气泵 额定压力：0.042MPa；最大排气量：100L/min,功率120W ,1台。
8.进料泵：功率为30W,额定流量为10L/min,额定扬程为6m。
9.污泥回流泵：功率为30W,额定流量为10L/min,额定扬程为6m。
10.混合液回流泵：功率为30W,额定流量为10L/min,额定扬程为6m。
11.流量测量与调节:转子流量计,液体流量1.6～16L/h,回流流量1～10L/h,气体流量0.25～2.5m3/h。
12.配水箱：尺寸800×500×500mm,PVC板焊制；清水池：尺寸400×400×400mm,PVC板焊制。
13.搅拌机：功率40W,带调速器。用于实验水样的搅拌或配制,保持水样的浓度的均匀,防止颗粒物的提前沉淀。
14.框架为304不锈钢材质,结构紧凑,外形美观,操作方便。
15.装置外形尺寸：2500×600×2000mm,框架为可移动式设计,带脚轮及禁锢脚。
