工业网络控制实训装置,工业控制

SBGYXL-818A工业网络控制实训装置

一、产品概述

工业网络控制，做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。增加网络控制与变频器及伺服综合控制，紧跟时代发展步伐与实际工业控制中的灵活运用。

二、主要设备构成

（1）逻辑控制单元

西门子S7-1200可编程控制器套件1套

1)控制器CPU 集成输入/输出：14 路数字量输入 24V直流输入，10路晶体管输出24 V直流，2路模拟量输入0 - 10V DC或0 - 20mA；供电：直流 DC 24 V；可编程数据存储区：50 KB

2)模拟输出模块 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA

3)模拟器模块 8 POSITION

4)以太网电缆

5)工程组态软件wincc（含授权）

6)数字量输入输出模块 8输入24V DC/ 8输出继电器

电源模块，输入：120/230V AC，输出：24V DC/2.5A

7）所有I/O口均采用插接和端接两种方式。

（2）数据可视化单元

采用西门子KTP700人机界面 KTP700BASIC PN

1）1个HMI基本型色彩 PN，基本面版，按键和触摸操作，7" TFT 显示屏， 65536 色，PROFINET 接口；

2）1个适用于10/100MBIT/S 的非管理型工业以太网交换机；

3）所有I/O口均采用插接和端接两种方式。

（3）工业远程IO单元

选用西门子新一代工业分布式远程I/O系统ET200SP

1)1根标准安装轨道, 长度: 483 mm

2)1个 Profinet Net网络接口模块

3)1个数字量输入模块 8输入24VDC/0.5A

4)1个数字量输出模块 8输出24VDC/0.5A

5)2个 RJ45总线适配器

2个底座单元，类型 A0, 2个分离的馈电终端 (数字量/模拟量） 24VDC/10A

6）所有I/O口均采用插接和端接两种方式。

（4）外置输入/输出接口单元

1套提供与传感器/执行器或者原有进行信号连接，以及与选配的桌面型分拣装置和桌面水塔水位进行信号连接的平台

1)8个数字量输入快速连接口

2)8个数字量输出快速连接口

3)6个 24VDC电源快速连接口

4）所有I/O口均采用插接和端接两种方式。

（5）创意搭建控制对象

1套包含多个传感器/执行器单件，为学员提供从单个对象控制到简单控制系统搭建的实践平台。包括：

1)1个直流电机工业级升降器，电压范围：直流 DC 20.4 - 28.8 V，推杆最大行程：200mm，内部带安全限位

2)1个电感式接近开关，电压范围：直流 DC 20.4 - 28.8 V，检测距离：1.5~15mm

3)1个反射式光电开关，电压范围：直流 DC 20.4 - 28.8 V，检测距离：>0.5m

4)1个急停开关，旋转复位，常开/常闭可选

5)1个按钮开关，自复位式，常开/常闭可选

6)2个指示灯，电压范围：直流 DC 20.4 - 28.8 V，颜色：红/绿各一

7)1个中间继电器，电压范围：直流 DC 20.4 - 28.8 V

1个微型直流电机。电压范围：直流 DC 20.4 - 28.8 V

8）所有I/O口均采用插接和端接两种方式。

（6）逻辑编程控制对象

1套信号模拟，包含的模拟器件提供真实的模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。包括：

1)2个电压表，测量AQ输出电压。

2)2个直滑电阻，提供0~12V 直流电压信号。

3)8路开关和8路LED显示。

配套教学使用的对象卡，包括：红绿灯、冲压机、流水灯、自动售货机、机械手、天塔之光、洗衣机、自动门，采用通用底盒加卡片式设计，内置LED灯、开关、安全接插柱，所有I/O口均开放出来。

（7）运动控制对象

提供一套西门子伺服电机，西门子子伺服驱动器，支持多种通讯方式，配置一个以太网口，支持位置控制，速度控制，转矩控制。直线轴承一套，丝杠一套，光杆一套，按钮开关四个，传感器3个

（8）变频控制对象

提供西门子变频器G120C一台，功率0.37KW，电压380V，支持6路数字量输入，4路输出，两路模拟量输入和输出，一台三相异步电机，功率180W，

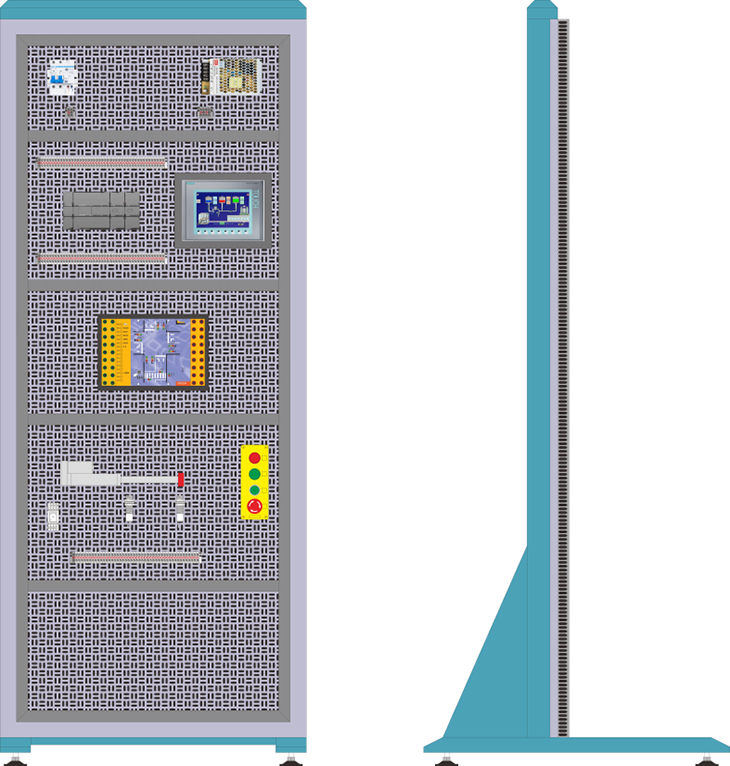

（9）产品平台尺寸

1套网孔式标准控制屏（台式）：H2000*W800*D800

配套电脑桌，铝型材钢木结构。

（10）智能电源管理系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！

2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。

3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
