网孔型电工技能及工艺实训考核装置（单面、双组）

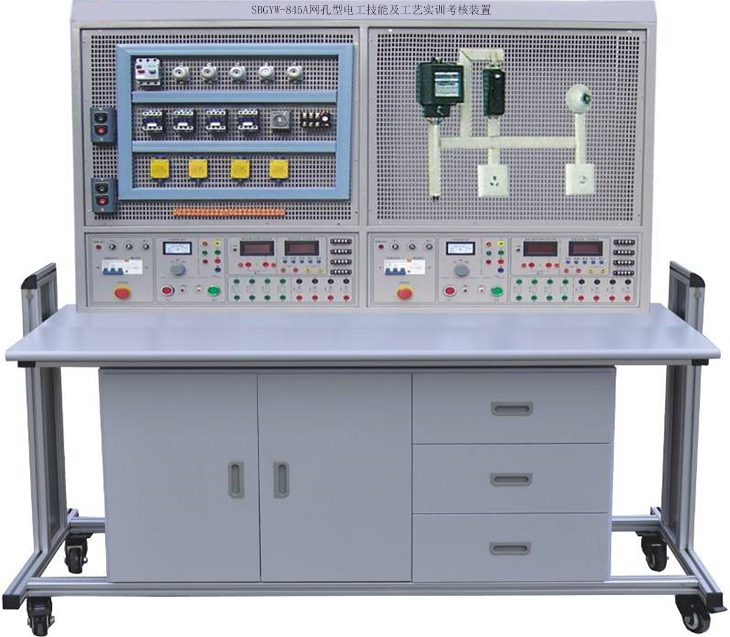

SBGYW-845A网孔型电工技能及工艺实训考核装置

一、概述：

网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：

1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。

3、每组设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。

4、实训台为双组型,两个学生可同时进行实训,电源及保护独立,互不干扰。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%? 50Hz

2、温度：-10℃～40℃,相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1500mm×750mm×1650mm

四、电工技能及工艺实训实训台配备

1、提供线电压380V和相电压220V两种电源,输入、输出有指示灯和电压表指示工作状况。

2、交流仪表

①真有效值智能交流电流表2只

采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围：0-5A,单片机控制档位自动切换,并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。

②智能交流功率及功率因数表（多功能）2只

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质（感性显示"L",容性显示"C",纯电阻不显示）,并可存储测量数据,供随时查阅。

3、两组独立启动,停止按钮各自控制电源的输出,并有急停按钮,每组电源输出有单片机全程监控过载或短路而迅速切断电源,故障排除复位后方可再次启动电源。

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	接线端子排	JF5-2.5/5	5
25	G形导轨		1
26	走线槽		2米
27	螺丝		90
28	螺丝刀		2
29	尖嘴钳		1
30	剥线钳		1
31	三相鼠笼异步电动机	380V/Y/△180W	1
